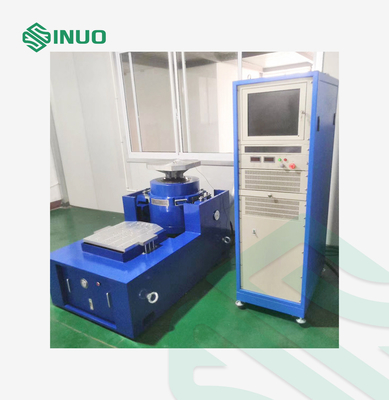

Sprzęt do testowania wibracyjnego zestawu akumulatorów pojazdów elektrycznych 1000 Hz

Sprzęt do testowania wibracyjnego zestawu akumulatorów pojazdów elektrycznych 1000 Hz

Nazwa marki:	Sinuo
Numer modelu:	SN553
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1 komplet/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Rozmiar stołu wibracyjnego:

2000 mm × 2000 mm

Limit częstotliwości:

1000 Hz

Moduł zasilania:

Niemieckie zasilacze Infineon IGBT

Wzmacniacz napięcia:

Prawdziwy wzmacniacz wysokiego napięcia

Zniekształcenia harmoniczne wzmacniacza:

≤1%

Wydajność energetyczna:

≥92%

Asymetria współdzielenia prądu równoległego:

≤3%

Wzmacniacz Waga (bez opakowania):

1200 kg

Szczegóły pakowania:

Obudowa ze sklejki

Możliwość Supply:

1 komplet/miesiąc

Podkreślić:

Sprzęt do testowania stołu wibracyjnego akumulatora

sprzęt do testowania stołu wibracyjnego 1000 Hz 1000 Hz

Opis produktu

Sprzęt do testowania stołu wibracyjnego akumulatora pojazdu elektrycznego

Przegląd wyposażenia

W systemie zastosowano niezawodne i wysokiej jakości podzespoły, a końcówkę mocy wyposażono w wymaganą przez CE warstwę ekranującą promieniowanie elektromagnetyczne.Lider w kraju.

Parametry techniczne

NIE.	Nazwa	Model	Jednostka	Ilość
1	Tabela testów wibracyjnych
1.1	Korpus stołu wibracyjnego	H1248A	Ustawić	01
1.2	Cyfrowy przełączający wzmacniacz mocy	IPA180L	Ustawić	01
1.3	Inteligentna jednostka chłodząca wodą	CU-1	Ustawić	01
1.4	Oryginalne centralne urządzenie serwo	OPC	Ustawić	01
1.5	Pionowe i poziome automatyczne urządzenie obracające	DH-2	Ustawić	01
1.6	Zjeżdżalnia pozioma	BT2000M	Ustawić	01
1.7	Stół rozkładany w pionie (z podporą pomocniczą)	HE2000SQ/A	Ustawić	01
2	System kontroli wibracji
2.1	Importowany cyfrowy kontroler wibracji	RL-C21 Sprzęt: wejście 8-kanałowe, wyjście 1-kanałowe Funkcje oprogramowania: sinusoidalne, losowe, wyszukiwanie i zatrzymanie rezonansu, typowy szok, sinusoidalne i losowe, losowe i losowe.	Ustawić	01
2.2	Zaimportowany czujnik przyspieszenia (w tym kabel czujnika)	DJB	Ustawić	08
2.3	Komputer sterujący	Markowy komputer, jeden zestaw monitora LCD, klawiatura, mysz, jedna drukarka kolorowa.	Ustawić	01
3	Akcesoria
3.1	Części zamienne, części zużywające się i narzędzia specjalne	Szczegółowe informacje znajdują się na liście części zamiennych, części zużywających się i narzędzi specjalnych	Ustawić	01
3.2	Losowe akcesoria i dane techniczne	Instrukcja obsługi sprzętu, schemat elektryczny i pneumatyczny, instrukcje obsługi i konserwacji itp.	Ustawić	01
4	Inni
4.1	Instalacja, uruchomienie i odbiór	Konserwacja i wsparcie techniczne w okresie gwarancji jakości	/	/
4.2	Pakowanie, wysyłka i ubezpieczenie	/	/	/
4.3	Serwis techniczny i szkolenia	Szkolenie w zakresie testów wibracyjnych, naprężeniowych i środowiskowych.Wsparcie ekspertów w dowolnym momencie podczas użytkowania.	/	/

Cechy i zalety

NIE.	Indeks	Zalety i funkcje
1	Dynamiczny przewodnik	System ruchomej cewki zawieszenia składa się ze sprężyn i rolek w kształcie litery U.Jest to najnowszy projekt LDS w Wielkiej Brytanii.Ma wysoki moment obciążenia częściowego, a jednocześnie współczynnik wibracji poprzecznych ruchomej cewki jest mały, a zniekształcenie kształtu fali jest małe.Spełnia wymagania na poziomie międzynarodowym.(Rysunek 1)
2	Kluczowe komponenty	Urządzenia zasilające, ruchome cewki i przewody wzbudzające są importowane.(Rysunek 7)
3	Moduł zasilania	Przyjmuje niemieckie urządzenia zasilające Infineon IGBT, a maksymalna moc wyjściowa pojedynczego modułu zasilania wynosi 60 kVA, z prostą strukturą, kompleksową ochroną i wysoką niezawodnością
4	Prawdziwy wzmacniacz wysokiego napięcia	Napięcie pojedynczego modułu zasilającego wynosi 320 V, a forma wyjściowa wysokiego napięcia i niskiego prądu zmniejsza straty mocy w procesie transmisji i realizuje efektywne i rozsądne dopasowanie impedancji.
5	Moduł logiczny do wzmacniaczy mocy	Moduł logiczny przyjmuje sterowanie PLC, funkcję wyświetlania ekranu dotykowego (ekran dotykowy przyjmuje francuskie produkty Schneider);może szczegółowo wyświetlać różne dane systemu (rzeczywista wartość RMS wyjścia wzmacniacza mocy, wyświetlanie dodatkowych danych), stan pracy i ocenę błędów.(Rysunek 2)
6	Certyfikat CE wzmacniacza mocy	Wszystkie serie wzmacniaczy mocy posiadają certyfikat CE. Wzmacniacz dużej mocy jest jedynym produktem w Chinach, który spełnia odpowiednie standardy kompatybilności elektromagnetycznej CE/EMC, wiodące w Chinach. Wzmacniacz mocy przeszedł drugą demonstrację TUV Rheinland (załączony certyfikat) Dyrektywa niskonapięciowa CE/LVD (bezpieczeństwo); Dyrektywa kompatybilności elektromagnetycznej CE/EMC Kompatybilność elektromagnetyczna jest podzielona na dwie części: eliminacja zakłóceń przewodzenia sieci przyjmuje specjalny zasilacz i filtr drugiego rzędu.(Rysunek 6) Zakłócenia promieniowania przyjmują w pełni ekranowaną konstrukcję obudowy.Posiada warstwę chroniącą przed promieniowaniem elektromagnetycznym, która chroni ludzkie ciało przed uszkodzeniem przez promieniowanie, wiodącą w Chinach.(Fizyczne zdjęcia środków leczenia, które spełniają odpowiednie normy, Ryc. 3) Kompatybilność elektromagnetyczna EMC jest obowiązkową specyfikacją w Europie i Stanach Zjednoczonych.Coraz więcej uwagi poświęca się temu także w Chinach. Wzmacniacze mocy produkowane przez krajowe odpowiedniki poważnie przekraczają standard EMC, a wzmacniacze mocy dużej mocy poważnie wpływają na użytkowanie innych przyrządów w laboratorium poprzez emisję przewodnictwa i promieniowania podczas pracy.
7	Warstwa chroniąca przed promieniowaniem elektromagnetycznym	Wzmacniacz mocy jest wyposażony w warstwę chroniącą przed promieniowaniem elektromagnetycznym wymaganą przez CE w celu ochrony ludzkiego ciała przed uszkodzeniem przez promieniowanie.(Rysunek 3)
8	Chłodzenie wzmacniacza mocy	Chłodzenie wzmacniacza mocy chłonie doświadczenia brytyjskich LDS, amerykańskich UD i innych firm.Przyjmuje dolny wlot powietrza i górny układ wydechowy, aby zapewnić wysokie rozpraszanie ciepła i dobre odprowadzanie ciepła w pudełku, gdy wzmacniacz mocy działa przez długi czas.(Rysunek 4)
9	Funkcja ochrony wzmacniacza mocy została zakończona	Cały wzmacniacz mocy ma: przepięcie sieci, podnapięcie sieci, zanik fazy sieci, błąd logiczny, zabezpieczenie modułu mocy, temperaturę modułu mocy, przetężenie wyjściowe, przepięcie wyjściowe, moc napędu, przemieszczenie platformy, temperaturę platformy, blokadę zewnętrzną itp. funkcje ochronne.Gdy wystąpi jakakolwiek usterka, wyjście zostanie zamknięte, a jednocześnie włączy się alarm dźwiękowy i świetlny. Oprócz powyższej ochrony, wprowadzono układ próbkowania prawdziwej wartości skutecznej, aby sinusoidalny serw i losowe przejście kontrolowały prawdziwą wartość skuteczną (wartość RMS), która ma cechy bezpieczeństwa i niezawodności.Technologia jest dojrzała i nie ma takiej technologii w krajowym przemyśle, wiodącym w Chinach.
10	Pilot	Zastosuj interfejs komunikacyjny RS485, opcjonalne zdalne sterowanie do 1000 metrów, z tą samą funkcją ochrony wzmacniacza mocy, co jednostka sterująca logiki wzmacniacza mocy.
11	Oryginalne położenie centralnego serwa (OPC)	Ruchoma cewka elektrycznego stołu wibracyjnego może być automatycznie centrowana, głównie przez czujnik bezdotykowy do monitorowania położenia środkowego ruchomej cewki elektrycznego stołu wibracyjnego oraz poprzez automatyczną regulację objętości powietrza podtrzymującej sprężyny powietrznej ruchomego cewka elektrycznego stołu wibracyjnego, aby utrzymać środek blatu elektrycznego stołu wibracyjnego, dzięki czemu system może automatycznie wyśrodkować ruchomą cewkę w stanie statycznym i dynamicznym.Stół jest wyposażony w funkcję ochrony wyłącznika awaryjnego w celu ochrony i odcięcia wyjścia wzmacniacza mocy, wiodącego w Chinach.(Rysunek 4)
12	Zakres dynamiczny testu losowego	Zakres dynamiczny testu losowego do 42dB zapewnia silną zdolność przeciwzakłóceniową i niezniekształcony przebieg podczas testowania małych sygnałów o niskiej częstotliwości.(Poziom międzynarodowy to 50 dB, a poziom krajowy to ogólnie 39-40 dB) (Rysunek 8)
