Pojazd elektryczny IPX1-8 Wodoodporny kompleksowy system testowy

Pojazd elektryczny IPX1-8 Wodoodporny kompleksowy system testowy

Nazwa marki:	Sinuo
Numer modelu:	SN4418
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Zastosowana norma:

IEC 62196-1 Ed.4CDV:2020

Zastosowane klauzule:

punkt 20.2

Średnica otworu kroplowego IPX1/2:

Φ 0,4 mm

Rozstaw otworów kroplowych IPX1/2:

20×20mm

Dystrybucja otworkowa IPX3:

120°

Dystrybucja otworkowa IPX4:

180°

Dysza rozpylająca wodę IPX5:

Ф6,3 mm

Dysza rozpylająca wodę IPX6:

Ф12,5 mm

Zbiornik zanurzeniowy IPX7:

500L

Ciśnieniowa skrzynia wodna IPX8:

Ф600×1200mm

Szczegóły pakowania:

Eksportuj pakiet

Możliwość Supply:

1 zestawów/miesiąc

Podkreślić:

Wodoodporny kompleksowy system testowy IPX1-8

wodoodporny kompleksowy system testowy pojazdu elektrycznego

Opis produktu

Pojazd elektryczny IPX1-8 Wodoodporny kompleksowy system testowy

Zgodne standardy i klauzule

IEC 62196-1Ed.4CDV:2020, punkt 20.2.

IEC60598-1:2014 Oprawy oświetleniowe — część 1: Wymagania ogólne i testy

IEC60529:2013 Stopnie ochrony zapewniane przez obudowę (kod IP) IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 i IPX8.

Parametry techniczne

1. Parametry techniczne inteligentnej elektrycznej szafy sterowniczej i zbiornika zanurzeniowego
Szafa sterownicza elektryczna	◆ Wykrywanie przepływu: sprzężenie zwrotne sygnału przepływu z elektronicznego przepływomierza turbiny. ◆ Ustawienie przepływu: ustawienie ekranu szafy sterowniczej. ◆ Sterownik: Mitsubishi PLC. ◆ Interfejs człowiek-maszyna: 7 cali, kolorowy ekran dotykowy. ◆ Funkcja sterowania: stały dopływ wody, stały dopływ wody pod ciśnieniem, pionowa kontrola działania deszczu, kontrola działania deszczu oscylującego, kontrola działania rozpylania wody, kontrola działania na scenie, kontrola czasu testu. ◆ Funkcja ochrony: ochrona przed wyciekiem, ochrona przed przeciążeniem, ochrona przed zwarciem.
Szereg zastosowań	Nadaje się do zaopatrzenia i kontroli wodoodporności IPX1-6, testu zanurzenia w wodzie IPX7, testu wodoszczelności IPX8
Metoda zaopatrzenia w wodę	Zaopatrzenie w wodę o stałym przepływie, zaopatrzenie w wodę o stałym ciśnieniu
Proces kontroli zaopatrzenia w wodę	Po ustawieniu przez użytkownika wartości przepływu lub ciśnienia na ekranie dotykowym, elektroniczny przepływomierz lub cyfrowy manometr monitoruje aktualną wartość w czasie rzeczywistym.Wczytaj do PLC poprzez konwersję danych.Następnie wyreguluj prędkość pompy za pomocą przetwornicy częstotliwości.System ma dwa kanały doprowadzające wodę, duże odgałęzienie przepływu i małe odgałęzienie przepływu.
Oddział o dużym natężeniu ruchu	◆ Stosowany do testu silnego rozpylania wody IPX5/6; ◆ Zakres przepływu: 10-100 l/min; ◆ Dokładność przepływu: ±0,5 l/min; ◆ Przepływomierz: elektroniczny przepływomierz ślimakowy; ◆ Pompa wodna: pompa wodna ze stali nierdzewnej;
Mały bocznik ruchu	◆ Stosowany do wodoodporności IPX1/2/3/4; ◆ Zakres przepływu: 0,6-6 l/min; ◆ Dokładność przepływu: ±5% l/min; ◆ Przepływomierz: elektroniczny przepływomierz ślimakowy; ◆ Pompa wodna: odśrodkowa pompa wodna ze stali nierdzewnej; ◆ Zakres ciśnienia: 0,1-3Kg/cm2; ◆ Cyfrowy wyświetlacz ciśnienia, wykorzystujący cyfrowy manometr
Zbiornik zanurzeniowy/zbiornik magazynowy	◆ Może być używany do testowego zaopatrzenia w wodę IPX1-6, zanurzenia w wodzie IPX7, testu wodoszczelności IPX8; ◆ Objętość: 500L; ◆ Rozmiar szafki: szer.600mmXgł.650mmxwys.1400mm. ◆ Okienko obserwacyjne: okienko z przezroczystej pleksiglasu; ◆ Rozmiar okna: W200mmXH1250mm; ◆ Skala głębokości: skala ze stali nierdzewnej; ◆ Długość linijki: 1300mm, dokładność 1mm. ◆ Kontrola poziomu cieczy: wyłącznik pływakowy + rurka przelewowa
Rura doprowadzająca wodę	Zaopatrzenie w wodę sprzętu przyjmuje wąż gumowy z PVC, który jest rozprowadzany do każdego sprzętu zgodnie z układem witryny.Jest sterowany oddzielnie przez elektromagnetyczny zawór wody na każdym urządzeniu.Rura doprowadzająca wodę jest wyposażona w zawór spustowy, a zgromadzona w niej woda jest automatycznie usuwana po zakończeniu testu.
Filtr	Obudowa ze stali nierdzewnej, drobny element filtrujący.
2. Parametry techniczne mechanizmu kroplówki pionowej IPX1/2
Strefa testu kroplowego	WD = 1000 × 1000 mm, inne rozmiary można dostosować
Wysokość ociekania	Odległość między igłą a próbką wynosi 200 mm automatycznie mierzona przez czujnik podczerwieni
Prędkość kapania/przepływ wody	1+0,5 0 mm/min lub 3+0,5 0 mm/min można przełączać za pomocą cyfrowej technologii opadów
Średnica otworu kroplowego	Φ0,4 mm
Rozstaw otworów kroplowych	20 mm × 20 mm
Podnoszenie zbiornika kroplowego	Napędzana silnikiem, regulowana w zakresie 1100-1800 mm, śrubowa szyna prowadząca zapewnia stabilne podnoszenie i samoblokowanie
Czas na test	0-99999.9S, można ustawić

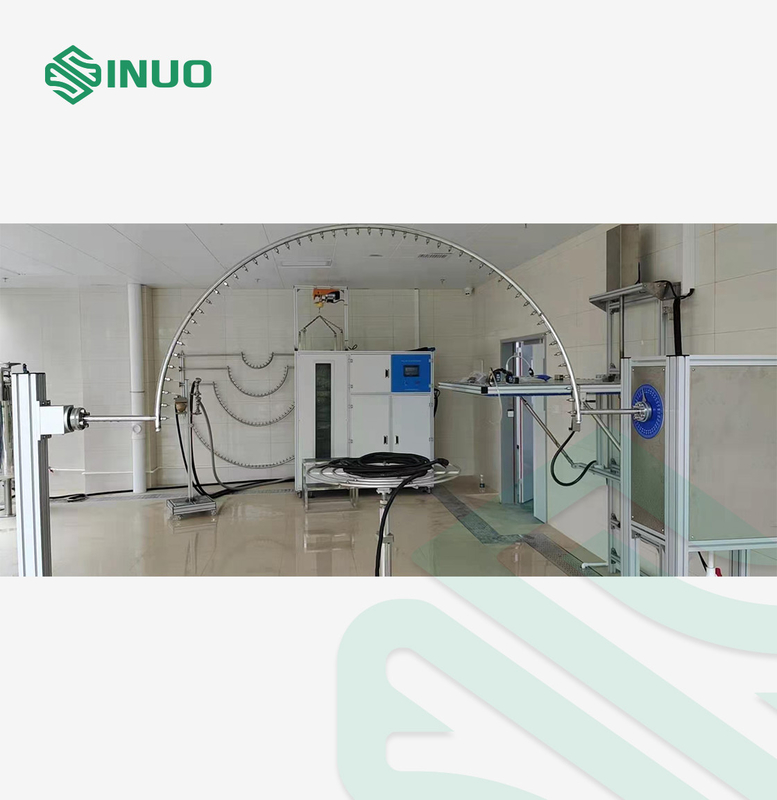

3. Parametry techniczne mechanizmu deszczowego rury oscylacyjnej IPX3/4
Specyfikacja rury oscylacyjnej	Wyposażony w jedną rurę oscylacyjną R1000mm, wykonaną ze stali nierdzewnej
Otwór otworkowy na deszcz	Φ0,4 mm
Dystrybucja otworkowa	Kąt IPX3: 120°;IPX4: 180°, rozstaw otworów 50 mm
Przełączanie IPX3/4	Przełączanie między zablokowanymi igłami a igłami z otworem przelotowym umożliwia różne testy od IPX3 do IPX4 bez zmiany rury oscylacyjnej
Kąt oscylacji	IPX3: 120° (±60°);IPX4: 350° (±175°)
Prędkość oscylacyjna	IPX3: 4 s/czas (2×120°);
Oscylacyjny przepływ wody deszczowej w rurze	IPX4: 12 s/czas (2×350°);
Wodoodporny gramofon	Regulacja 0,6-6 l/min, przy użyciu cyfrowej technologii opadów
Czas na test	Średnica: Φ600mm, możliwość pochylenia o 15°, prędkość obrotowa 1r/min, wyposażona w podnoszoną ramę nośną, nośność ≤ 50kg
4. Parametry techniczne ręcznego mechanizmu natryskowego IPX3/4
Parametry głowicy natryskowej Ipx3/4	Średnica zewnętrzna Ф102mm, średnica sferyczna SФ75.5mm, 1 otwór środkowy, 24 otwory w dwóch wewnętrznych okręgach pod kątem 30°, 96 otworów w czterech zewnętrznych okręgach pod kątem 15°, łącznie 121 otworów, średnica Ф0 .5mm, wykonany z mosiądzu
Przepływ wody	10 l/min ± 5%, ustawienie ekranu dotykowego, automatyczna kontrola konwersji częstotliwości, cyfrowa wartość przepływu wyświetlacza
Ciśnienie	50 ~ 150Kpa, zakres manometru 0 ~ 0,16 MPa
Podlotek	odpinany
Kierunek wodny	Wspornik może regulować kąt rozpylania, dzieląc wspornik z mechanizmem rozpylania wody
Czas na test	0～99999.9S, można ustawić
5. Parametry techniczne ręcznego mechanizmu zraszania wodą IPX5/6
Parametry dyszy rozpylającej wodę IPX5/6	IPX5: Ф6,3 mm;IPX6: Ф12,5 mm
Strumień natrysku	IPX5: 12,5 ± 0,625 l/min;IPX6: 100 ± 5 l/min, ustawienie ekranu dotykowego, automatyczna kontrola konwersji częstotliwości, cyfrowy wyświetlacz wartości przepływu
Odległość natrysku	2,8m (odległość dyszy od środka stołu obrotowego, norma wymaga 2,5-3m)
Kierunek natrysku	Wspornik może regulować kąt natrysku
Stała metoda	Głowica spryskująca i dysza wodna są mechanicznie zamocowane na wsporniku
Ciśnieniomierz	0 ~ 0,16 MPa, może wyświetlać
Czas na test	0～99999.9S, można ustawić
6. Parametry techniczne zbiornika zanurzeniowego IPX7
Objętość i rozmiar zbiornika na wodę	Pudełko wewnętrzne WDH=600×650mm×1400mm, 500L
Maksymalna głębokość wody testowej	1200mm, z wyświetlaczem skali, minimalna skala to 1mm
Metoda regulacji głębokości wody	Włącz ekran dotykowy i obserwuj skalę poziomu wody
Rozmiar koszyka	Kosz wiszący ze stali nierdzewnej WD=500×500mm
Sterowanie windą	Wciągnik elektryczny steruje podnoszeniem wiszącego kosza
Czas na test	Kontrolowane przez klienta
Okno obserwacyjne	Okno ze szkła hartowanego, rozmiar okna: W200mmXH1200mm
7. Parametry techniczne mechanizmu do badania wodoszczelności pod ciśnieniem IPX8
Metoda operacji	Wstępnie ustawione parametry, automatyczne zwiększanie ciśnienia i automatyczne uwalnianie ciśnienia po osiągnięciu czasu
Rozmiar zbiornika	Pudełko wewnętrzne Ф600×1200mm
Zakres badania głębokości wody	0-50 metrów
Zakres regulacji ciśnienia	0-0,5 MPa, precyzja 0,001 MPa
Metoda kontroli ciśnienia	Pod ciśnieniem ciśnienie wody, ustaw ciśnienie na ekranie dotykowym, automatyczna regulacja konwersji częstotliwości, cyfrowy wyświetlacz wartości ciśnienia
Ciśnienie wylotowe zaworu bezpieczeństwa	0,55 MPa
Czas na test	Można ustawić 0-99999.9S
Ochrona bezpieczeństwa	Zabezpieczenie sekwencji faz, zabezpieczenie przed wyciekiem, zabezpieczenie przed niedoborem wody, zabezpieczenie nieprawidłowe, zabezpieczenie przed nadciśnieniem zaworu bezpieczeństwa

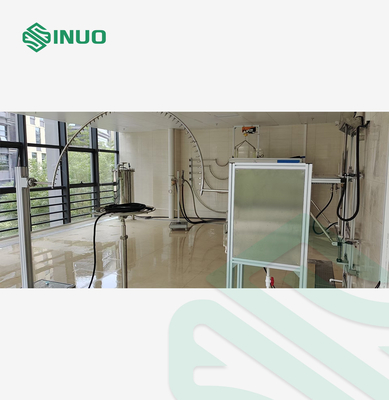

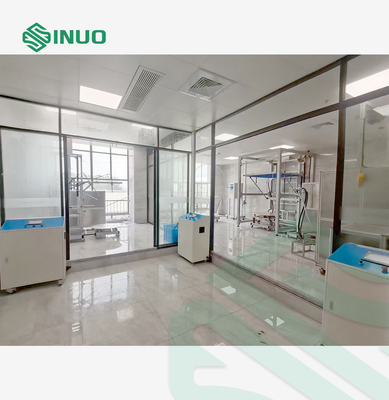

Przegląd wyposażenia

Próbki i ograniczenia: produkty elektryczne i elektroniczne, części samochodowe i motocyklowe, produkty komunikacyjne, sprzęt gospodarstwa domowego, oświetlenie zewnętrzne i urządzenia sygnalizacyjne itp.

Cel testu: Aby sprawdzić, czy produkty elektroniczne i elektryczne, samochody, części do motocykli, sprzęt gospodarstwa domowego, uszczelki i lampy mogą zagwarantować dobre działanie sprzętu i komponentów w środowisku kapania, zalewania, natryskiwania, krótkoterminowego lub długoterminowego głębokiego zanurzenie w wodzie.Celem jest sprawdzenie skuteczności ochrony obudowy produktu przy poziomach IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 i IPX8 przed kapaniem wody, zachlapaniem wodą lub krótkotrwałym zanurzeniem

Zasada testu: Kontrolując przepływ wody, aby upewnić się, że kapanie, prysznic lub rozpylanie wody osiągają standardową wymaganą prędkość.Standardowe ciśnienie równoważne uzyskuje się kontrolując głębokość zanurzenia próbki w wodzie i czas zanurzenia.Umożliwia sprzętowi badawczemu generowanie równomiernego przepływu wody lub ciśnienia na całej powierzchni obudowy próbki

Budowa i charakterystyka wyposażenia: Urządzenie składa się z mechanizmu ociekowego, oscylacyjnego mechanizmu zraszającego rurę, mechanizmu zraszającego wodę, zbiornika zanurzeniowego, zbiornika wody ciśnieniowej, obrotnicy oraz elektrycznej szafy sterowniczej.Wspornik zbiornika kroplowego przyjmuje typ montowany na ścianie, który jest automatycznie podnoszony i opuszczany przez sterowanie silnikiem i ma funkcję zapobiegającą upadkowi.Jest jeden zestaw ramy nośnej podłogi do montażu rury oscylacyjnej, rura oscylacyjna jest napędzana przez silnik do oscylacji w lewo iw prawo.Mechanizm rozpylania wody jest zainstalowany na wsporniku.Zbiornik zanurzeniowy wraz z szafą elektryczną są wykonane jako całość, a kosz wiszący z próbką jest podnoszony i opuszczany za pomocą wciągnika elektrycznego.Ciśnieniowy zbiornik wody jest umieszczony oddzielnie i połączony z szafą sterowniczą i zbiornikiem wody.Wyposażony w obrotnicę załadowczą z regulowaną prędkością obrotową można przechylić o 15° podczas testu IPX2.Wyposażony w urządzenie do czyszczenia filtra wody, aby zapobiec zatykaniu otworów.Ten system jest strukturą otwartą.

Środowisko użytkowania: Zasilanie: AC380V±5%/50Hz, 5KW.

Miejsce użytkowania: temperatura 15-35°C, wilgotność względna 25%-75%, ciśnienie atmosferyczne 86-106kpa (860mbar-1060mbar).Ziemia musi być płaska.Jest oświetlenie, wodoodporny wyłącznik (lub gniazdo), dobre funkcje dopływu i odpływu wody.

Użyj źródła wody: czysta woda lub woda z kranu bez zanieczyszczeń i wyczyść urządzenie filtrujące wodą.

Detale:

Pojazd elektryczny IPX1-8 Wodoodporny kompleksowy system testowy 0
