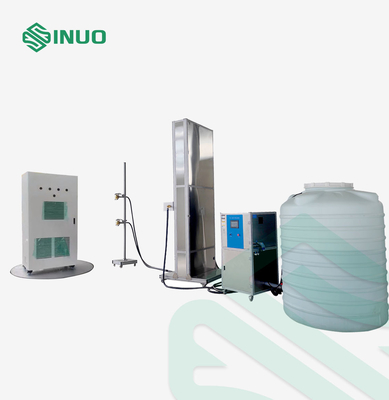

System badań wodoodporności stacji ładowania pojazdów elektrycznych IEC60529 IPX3-X6

(1) Urządzenie do badania spryskiwacza kwiatowego (IPX3-X4)

1Jest odpowiedni do badania IPX3-X4 dużych i ciężkich próbek, zamiast testowania wahadłowej rurki.

2Średnica otworu: Ø0,5 mm.

3Liczba dołków: 121.

4. Środkowe otwory 1. kąt 24 otworów w dwóch wewnętrznych kołach wynosi 30°, a kąt 96 otworów w czterech zewnętrznych kołach wynosi 15°.

5- Prężnica dyszy: 75,5 mm.

6Materiał dyszy: mosiądz.

7Materiał uchwytu: stal nierdzewna SUS304.

8, miernik ciśnienia: miernik ze stali nierdzewnej.

9. SUS304 kołnierz ze stali nierdzewnej, młotek z równowagi ze stali nierdzewnej.

10. Czas badania: 0-9999S (regulowany).

11Ciśnienie wody: około 50-150kpa.

12Przepływ: 10 l/min±0,5 l/min.

13. ilość głowicy prysznicowej: z 2.

14. z ruchomym uchwytem głowicy prysznicowej o wysokości 2800 mm.

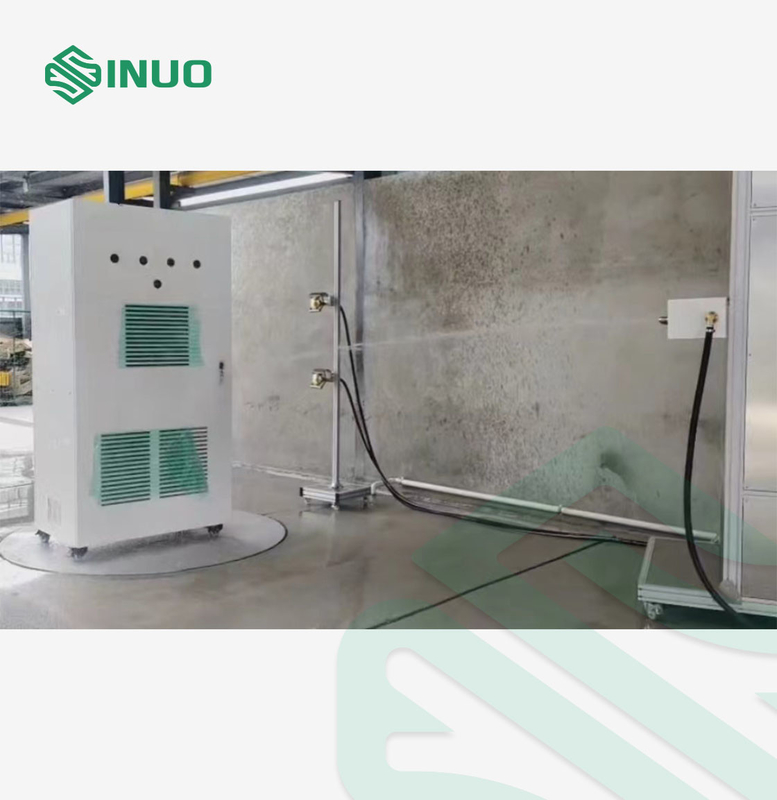

(2) Urządzenie do badania mocnego rozpylania wody (IPX5-X6)

1. nadaje się do badania produktu IPX5-X6.

2. Otwór: ф6.3mm (IPX5), ф12.5mm (IPX6).

3Materiał ze stali nierdzewnej.

4Przepływ wody: 12,5±0,625L/min ((IPX5), 100±5L/min ((IPX5).

5. Czas badania: 0-99999S (może być ustawiony).

6Odległość między dyszą a powłoką: 2,5-3 m (kontrolowane przez personel badawczy).

7Liczba spryskiwaczy: 4 spryskiwacze IPX5, ustawione w szeregu, 1 spryskiwacz IPX6.

8Uwaga: w przypadku, gdy urządzenie jest podłączone do systemu spryskiwacza elektrycznego, w przypadku gdy urządzenie jest podłączone do systemu spryskiwacza elektrycznego, w przypadku gdy urządzenie jest podłączone do systemu spryskiwacza elektrycznego, w przypadku gdy urządzenie jest podłączone do systemu spryskiwacza elektrycznego, w przypadku gdy urządzenie jest podłączone do systemu spryskiwacza elektrycznego, w przypadku gdy urządzenie jest podłączone do systemu spryskiwacza elektrycznego, w przypadku gdy urządzenie jest podłączone do systemu spryskiwacza elektrycznego, w przypadku gdy urządzenie jest podłączone do systemu spryskiwacza elektrycznego, w przypadku gdy urządzenie jest podłączone do systemu spryskiwaczającego elektrycznego.Całkowita wysokość uchwytu wynosi 2500 mm.

9Podłoga wyposażona jest w 4 ruletki, ruchome.

(3) Stacja obrotowa

1Średnica gramofonu: Ø2000 mm.

2. prędkość obrotowa: 1~3 obrotów na minutę.

3Działanie obrotowe podczas badania: ciągłe obrotowe ruchy w kierunku wskazówek wskazówek zegara.

4Stolik obrotowy: stolik przemysłowy z płyt aluminiowych.

6Materiał nadwozia: profil aluminium ze stopu przemysłowego.

7Pozytywne i odwrotne sterowanie i rotacja są kontrolowane przez szafę sterującą.

8Napęd: silnik + reduktor turbiny.

9Maksymalny ładunek: 1 tona.

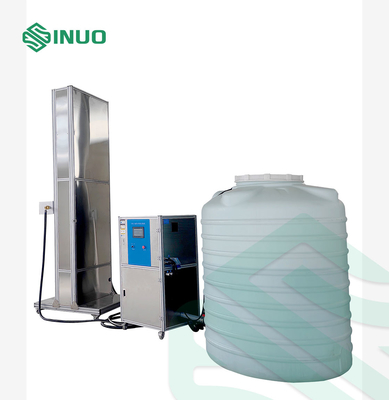

Inteligentny system wodociągowy

1Kontrola przepływu: monitorowanie przepływu w czasie rzeczywistym, regulacja prędkości pompy przez konwerter częstotliwości,z wykorzystaniem wysokoprecyzyjnego przepływometra turbiny i elektronicznego cyfrowego wyświetlacza przepływometra inteligentnego sterowania, wybierz i ustaw przepływ na ekranie dotykowym.

2Pompa wodna: pompa południowa wieloetapowa pompa odśrodkowa ze stali nierdzewnej, przepływ 0-8 m3/h.

3Materiał nadwozia: profil aluminiowy ze stopu przemysłowego + tablica uszczelniająca SUS304.

4Zbiornik wody: 2 tony plastikowego zbiornika wody.

Zintegrowana szafa sterująca

1Kontrola: Mitsubishi PLC.

2Interfejs człowiek-maszyna: 7-calowy kolorowy ekran dotykowy.

3Funkcje sterowania: sterowanie przepływem oprysku, sterowanie działaniem na scenie, działanie w górę i w dół, sterowanie czasem itp.

4Funkcja ochrony: ochrona przed wyciekiem, ochrona przed przeciążeniem, ochrona przed zwarciem, ochrona przed niedoborem wody itp.

5Zasilanie: AC380V, 50Hz, 8KW.
