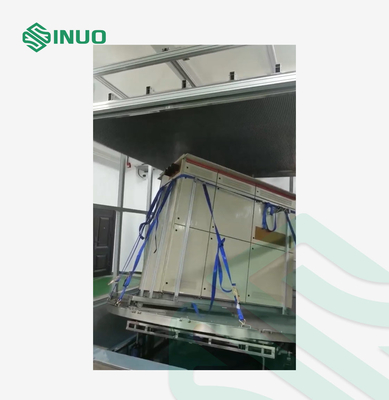

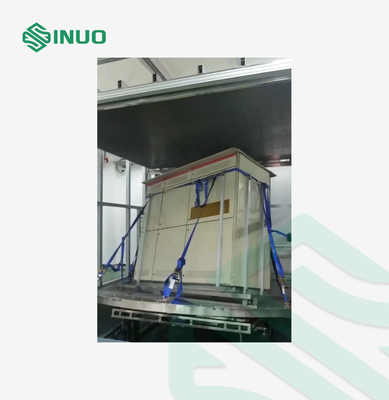

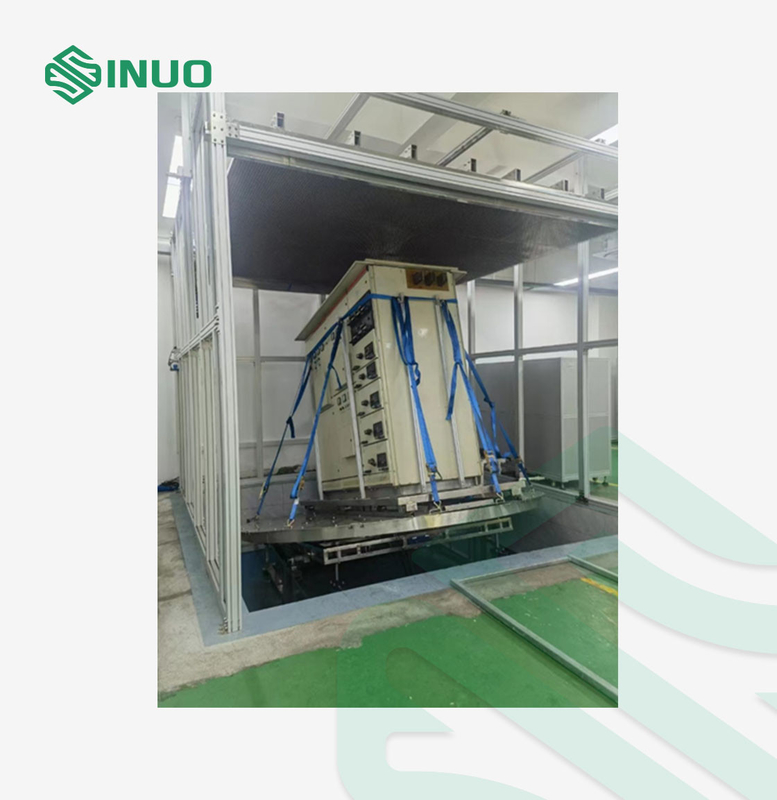

ISO20653 System testowania kropli z piorunem pionowym na ładowarce elektrycznej IPX1-X2

(1) Pionowe urządzenie do badania kropli deszczu

1. nadaje się do badania produktu IPX1, IPX2.

2. Obszar deszczu: 3000mmX3000mm. (podzielony na 1000X1000 mm, 9 kropli deszczu)

3Zbiornik wody: zamknięty zbiornik wody ze stali nierdzewnej.

4- Nadążka do kropli: 0,4 mm.

5. Siedzenie igły do kropli: z sześciokątnym zaciskem, łatwe w montażu, pozioma płaszczyzna siedzenia igły jest spójna.

6Odległość między otworami: 20 mm.

7Opady deszczu: 1 mm + 0,5 mm / min, 3 mm + 0,5 mm / min, automatyczne sterowanie regulacją konwersji częstotliwości.

8Wysokość kropli: 200 mm (kontrola wiązki fotoelektrycznej).

9Czas testowania: 0-9999S.

10Tryb podnoszenia: trójfazowy silnik + T-formate SUS304 ze stali nierdzewnej z podwójnym śruby synchroniczne podnoszenie, bezpieczne i niezawodne.

11. Maszyna Struktura: typ ramy.

12Odległość podnoszenia: podnoszenie od ziemi około 1000-2700 mm (lub wymagane)

13. Funkcja zapobiegania zatykania: po eksperymencie połączono sprężone powietrze do suszenia wody w końcówce igły zbiornika wody w celu zapobiegania zatykania.

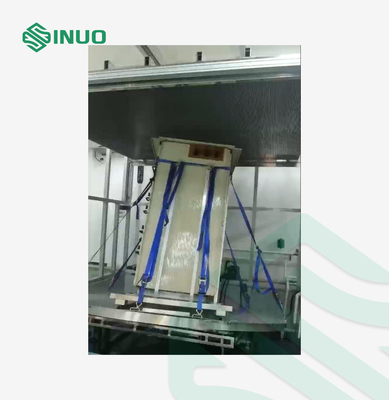

14- Stolik obrotowy o nachyleniu: średnica 3000 mm, nośnik obciążenia ≥1 tonę, kąt nachylenia 15 stopni, prędkość 1~3 obrotów na minutę.

(2) Inteligentny system wodociągowy

1. Kontrola przepływu: zastosowanie wysokiej precyzji miernika przepływu turbiny i elektronicznego cyfrowego miernika przepływu inteligentnego sterowania, każde pudełko kroplówkowe niezależne sterowanie, podzielone na 9 zestawów kontroli przepływu,można ustawić w przepływie ekranu dotykowego sterowania.

2Pompa wodna: wykorzystuje wieloetapową pompę odśrodkową ze stali nierdzewnej, podzieloną na 9 układów sterowania pompą.

3Woda: 9 kierunków.

4Materiał nadwozia: profil aluminium ze stopu przemysłowego.

5. Wjazd wody z kranu wyposażony jest w filtr, element filtracyjny można wymienić.

6Zbiornik wody jest wyposażony w przełącznik poziomu płynu, który może automatycznie uzupełniać wodę i sterować pompą, aby zatrzymać funkcję ochrony, gdy poziom wody jest niski.

(3) Zintegrowana szafa sterująca

1Kontrola: Mitsubishi PLC.

2. Operacja: 10 cali kolorowy ekran dotykowy, chiński i angielski dwa języki przełącznik.

3Funkcje sterujące: sterujące akcją podnoszenia deszczu pionowego, sterujące akcją sceniczną, sterujące czasem badania, sterujące kontrolą czyszczenia wdychania igły, sterujące przepływem i inne funkcje.

4Funkcja ochrony: ochrona przed wyciekiem, ochrona przed przeciążeniem, ochrona przed zwarciem, ochrona przed niedoborem wody.

5Zasilanie: AC220V, 50Hz, 15KW.
