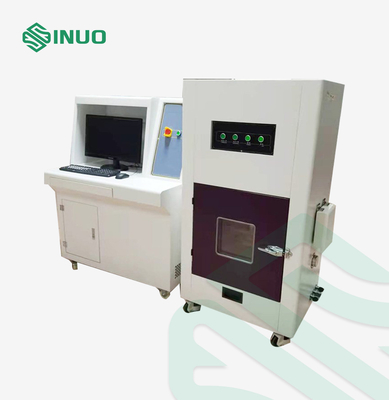

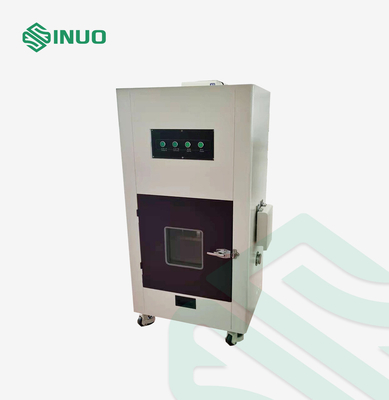

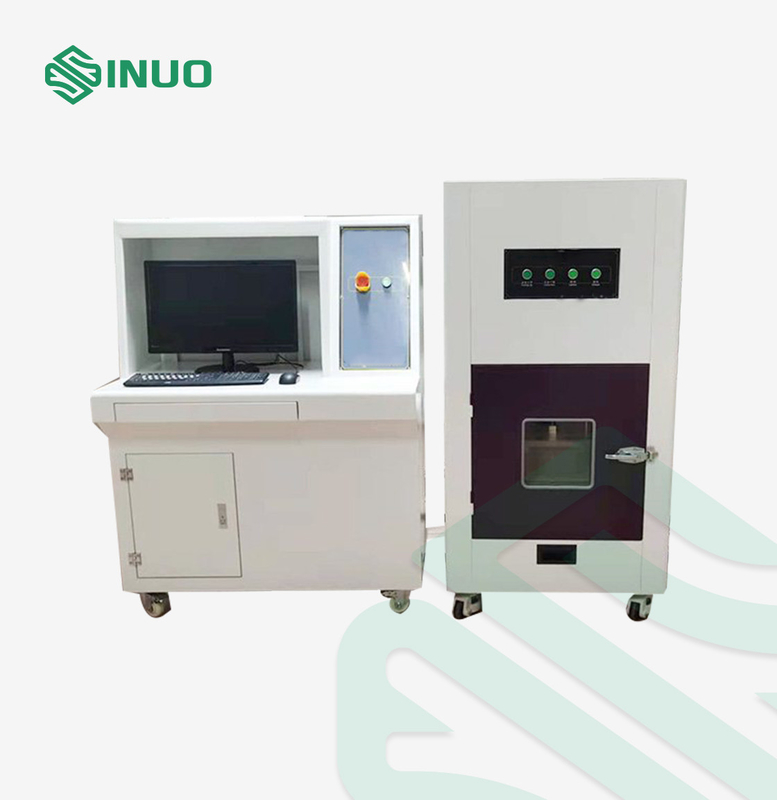

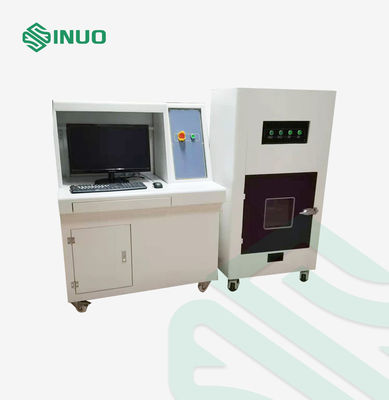

AIS 038 Komora badawcza przebijania i przebijania paznokci akumulatorów pojazdów elektrycznych

AIS 038 Komora badawcza przebijania i przebijania paznokci akumulatorów pojazdów elektrycznych

Nazwa marki:	Sinuo
Numer modelu:	SN554B-15T
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	10 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Zastosowana norma:

AIS 038, IEC62133-2012

Maksymalne ciśnienie:

1KN-150KN (regulowany)

Struktura systemu:

Pionowa struktura nacisku

Tryb jazdy:

Siłownik

Skok wytłaczania:

0 ~ 450 mm

Warunek prędkości:

1 - 15 mm/s

Dokładność wyświetlania prędkości:

0,1 mm

Dokładność wyświetlania ciśnienia:

Szczegóły pakowania:

Pudło ze sklejki

Możliwość Supply:

10 zestawów/miesiąc

Podkreślić:

Sprzęt do badania baterii AIS 038 EV

0Sprzęt do testowania baterii elektrycznych o pojemności 0

Opis produktu

Komora do badania penetracji akumulatorów pojazdów elektrycznych AIS 038

Przestrzegane standardy i klauzule dotycząceKomora do badania penetracji akumulatorów pojazdów elektrycznych i penetracji gwoździ

Zgodny z testem zgniatania AIS 038 na stronie nr.79 z 106 nr kl.3.2, Test penetracji gwoździ na stronie nr 3.2.101 z 106 nr kl.3.3.2 (a), IEC62133-2012, QC/T 743-2006, QC/T 744-2006 itp.

Przegląd wyposażenia dlaKomora do badania penetracji akumulatorów pojazdów elektrycznych i penetracji gwoździ

Ta maszyna testująca symuluje różne warunki, które mogą wystąpić, gdy akumulator jest poddawany wyciskaniu podczas używania akumulatorów litowych o różnej mocy.

Akumulator umieszcza się pomiędzy płytą wytłaczającą, a silnik wywiera nacisk na wytłaczany akumulator poprzez śrubę i automatycznie powraca po osiągnięciu określonego ciśnienia.

Ten sprzęt testowy służy głównie do wykrywania bezpieczeństwa samochodowych akumulatorów litowych, akumulatorów mocy, akumulatorów, akumulatorów pojazdów elektrycznych i innych akumulatorów.

Jest to zestaw układu ciśnieniowego, systemu przeciwwybuchowego, systemu gromadzenia danych, komputerowego systemu sterowania i tak dalej.Główny korpus sprzętu testowego i system sterowania są izolowane i obsługiwane oddzielnie w celu zdalnego monitorowania i testowania, a wielowarstwowe urządzenie zabezpieczające może spełniać wiele standardów testowych.

Główne komponenty są importowane, co jest niezbędnym sprzętem testującym dla producentów akumulatorów i instytutów badawczych.

Parametry techniczne dlaKomora do badania penetracji akumulatorów pojazdów elektrycznych i penetracji gwoździ

Indeks techniczny wytłaczania

1. 1

Maksymalne ciśnienie

1KN-150KN (regulowany)

1. 2

Struktura systemu

Pionowa struktura nacisku

1. 3

Tryb jazdy

Siłownik

1. 4

Napięcie wejściowe

Częstotliwość 380 V 50 Hz

1. 5

Skok wytłaczania

0 ~ 450 mm (oprawy do wytłaczania nie są dołączone)

1. 6

Dokładność wytłaczania

±1%

1. 7

Warunek prędkości

1 - 15 mm/s (regulowane)

1. 8

Dokładność wyświetlania prędkości

0,1 mm

1. 9

Dokładność wyświetlania ciśnienia

1. 10

Błąd prędkości

≤1%

1. 11

Wymuś błąd

±1%

1. 12

Konwersja jednostek

Kg/N/Lb

1. 13

Stan testowy

Siła, przemieszczenie (odkształcenie), napięcie, jedno z trzech lub kombinacja trzech

1. 14

Wyciśnij czas pauzy

0 ~ 99 godzin 59 minut 59 sekund, stan czasu można dowolnie ustawić, aby dostosować ilość odkształcanej tkaniny i automatyczne zakończenie

1. 15

Tryb sterowania

PC górny komputerowy system sterowania

1. 19

Rozmiar pudełka

Szer.1000*Gł.1000*Wys.1000 mm

1. 16

Zakres temperatury

Zakres zbierania: -20 ~1000 ℃;dwukanałowy

Dokładność: ±1℃;

1. 17

Zakres napięcia

Zakres zbierania: 0 ~ 100 V

Dokładność akwizycji: 100 ms;

Kanał: 1 kanał;

1. 18

Komunikacja

Korzystanie z interfejsu komunikacyjnego R232,45 może zapewnić stabilność i zdalną akwizycję w czasie rzeczywistym, z funkcją przeciwwybuchową

1. 19

Wyłącznik bezpieczeństwa

Posiada przycisk zatrzymania awaryjnego

1. 20

Materiał pudełka wewnętrznego

Stal nierdzewna SUS 201 # (wzmocniona grubość 3,0 mm i całkowita grubość pudełka zewnętrznego 80 mm)

1. 21

Materiał pudełka zewnętrznego

Pieczenie na zimno na płycie mieszanej (grubość 1,5 mm)

1. 22

Korpus pudełkowy

Przyjmij strukturę pionową

1. 23

Oddymianie

100 mm, umieszczone nad tylną częścią pudełka

1. 24

Drzwi

Drzwi lewe, okno obserwacyjne, zamek z zimną klamką

1. 25

Przeciwwybuchowe urządzenie nadmiarowe ciśnienia

Z przeciwwybuchową funkcją upustu ciśnienia, co oznacza, że z tyłu skrzynki ochronnej znajdują się drzwi nadmiaru ciśnienia typu adsorpcja magnetyczna (specyfikacja: 400*400 mm), przy silnym uderzeniu powietrza drzwi nadmiaru ciśnienia otwierają się automatycznie, aby zmniejszyć wpływ eksplozji .

1. 26

Instalacja gaśnicza

Wytłaczana skrzynia wyposażona jest w urządzenie gaśnicze.W przypadku eksplozji akumulatora urządzenie i system gaśniczy można otworzyć za pomocą pilota lub ręcznie.

1. 27

System wydechowy

Gdy badana próbka wytwarza dym, urządzenie może automatycznie wydmuchać dym przez rurę

1. 28

Instalacja oświetleniowa

W zbiorniku testowym umieszcza się energooszczędne lampy przeciwwybuchowe o wysokiej jasności, aby oświetlić całą przestrzeń testową, co ułatwia obserwację testu

1. 29

System kamer monitorujących

Obszar testowy jest wyposażony w system monitorowania kamerami o wysokiej rozdzielczości w wykonaniu przeciwwybuchowym (z osłoną ochronną) i może być zdalnie sterowany, aby zapewnić, że dane będą wyposażone w nie mniej niż 3 miliony pikseli.

AIS 038 Komora badawcza przebijania i przebijania paznokci akumulatorów pojazdów elektrycznych 0

1.30

Sprzęt na dole

Zamontuj 4 uniwersalne koła, oba łatwe do przesuwania, ale także stabilne i stałe parkowanie.

1. 31

Rozmiar okna

300*300*10mm (grube, podwójnie hartowane szkło przeciwwybuchowe)

1. 32

Wymiar zewnętrzny

1200 szer. X 120 gł. X 2200 wys. mm (rzeczywisty projekt ma pierwszeństwo)

1. 33

Źródło prądu

AC 380 V 50 Hz

1. 34

moc

7,5 kW

1. 34

Ciężar maszyny

około 1350 kg

2. Obowiązujące instrukcje

2. 1

Metoda wytłaczania

Test wytłaczania pojedynczej baterii:

(1) Testuj zgodnie z następującymi warunkami;

-- Kierunek wytłaczania: ciśnienie prostopadłe do płytki akumulatora (patrz rysunek 1);

-- Forma płyty wytłaczającej: półcylinder o promieniu 75 mm, długość półcylindra (L) jest większa niż rozmiar wytłaczanej baterii;

- Stopień wytłaczania: Zatrzymaj wytłaczanie, gdy napięcie osiągnie 0 V lub skorupa pęknie;

(2) Obserwuj przez 1 godzinę;

(3) Standardy kontroli: brak eksplozji, brak pożaru.

Test wytłaczania pakietu akumulatorów

(1) Forma płyty wytłaczanej:

Półcylinder o promieniu 75mm, długość półcylindra jest większa od wymiaru wytłaczanej baterii, jednak nie większa niż 1m.

(2) Kierunek wytłaczania:

Kierunek, w którym moduł akumulatora jest najbardziej narażony na wyciskanie w układzie pojazdu, jest taki sam.Jeżeli nie jest dostępny kierunek najbardziej podatny na wyciskanie, przykłada się nacisk prostopadle do kierunku układu pojedynczej baterii.

AIS 038 Komora badawcza przebijania i przebijania paznokci akumulatorów pojazdów elektrycznych 1

(3) Stopień wytłaczania

Odkształcenie modułu akumulatorowego osiąga 30% lub ciśnienie wytłaczania osiąga 1000-krotność ciężaru modułu akumulatorowego i większe wartości wymienione w Tabeli 2 poniżej.

Tabela 2 Tabela doboru ciśnienia wytłaczania

Liczba monomerów kontaktowych n na powierzchni wytłaczania	Siła wyciskania (kN)
1	200
2 ~ 5	100*n
>5	500

-- Przytrzymaj przez 10 minut.

3. Układ próby ciśnieniowej

3. 1

System akwizycji siły: Precyzyjny czujnik siły Coriolisa 20000 KG spełniający różne testy

Jednocześnie dokładność testu siły mieści się w granicach ± 0,5% FS;

3. 2

System zasilania:

Silnik serwo prądu przemiennego;

Sterownik klimatyzacji;

Reduktor ślimakowy

Tajwan importował śrubę kulową o wysokiej precyzji.

3. 3

System sterowania:

Tryb sterowania Pulse Command sprawia, że sterowanie jest dokładniejsze;

Zakres kontroli prędkości: 1 ~ 20 mm/S;

Regulacja deski środkowej posiada funkcje szybkiej regulacji zgrubnej i powolnej regulacji precyzyjnej.

Automatyczny powrót do źródła i automatyczne przechowywanie po testach;

3. 4

Tryb transmisji danych: transmisja RS232

3. 5

Tryb wyświetlania: wyświetlanie ekranu komputera.

3. 6

Oprogramowanie interfejsu testowego Deluxe może osiągnąć stałą prędkość, przesunięcie pozycjonowania, stałe obciążenie (można ustawić czas zatrzymania),

Tryb sterowania polegający na stałej szybkości wzrostu obciążenia, stałej szybkości wzrostu naprężenia, stałej szybkości wzrostu odkształcenia itd. można połączyć z wielostopniowym trybem sterowania

Spełniają różne wymagania testowe.

3. 7

Pełne przemieszczenie:

Enkoder 1000 P/R, podwójna precyzja;

Enkoder LINE DRIVE ma silne właściwości przeciwzakłóceniowe;

Analiza przemieszczeń 0,5 mm;

3. 8

Urządzenie bezpieczeństwa:

Przeciążeniowe urządzenie do awaryjnego wyłączania;

Urządzenie ograniczające ruch w górę i w dół;

Funkcja automatycznego zatrzymania punktu przerwania.

3. 9

Inni:

Funkcja wyłączania napięcia: Podczas testowania napięcia zewnętrznego akumulatora napięcie wyłączania można ustawić na obu końcach akumulatora

Gdy napięcie spadnie do wartości ustawionej, sygnał wyjściowy zatrzymuje system.

4. Funkcje

4. 01

Skrzynka testowa to niezależnie uszczelniony obszar, odizolowany od obszaru zasilania na dole i obszaru oświetlenia wydechowego na górze, co może zapobiec rozprzestrzenianiu się płomienia, gazu o wysokiej temperaturze, gazu wyciekającego itp. na inne obszary;

4. 02

Skrzynka testowa wyposażona jest w układ wydechowy.Wewnętrzny wylot spalin skrzynki umieszczony jest w górnej części skrzynki i wyposażony w okap zbierający powietrze;W lewej dolnej części wnętrza skrzynki znajduje się wylot powietrza uzupełniającego;Wentylator wyciągowy składa się z silnika długoosiowego i stalowego koła wiatrowego, o dużej objętości powietrza, odporności ogniowej i odporności na wysoką temperaturę

4. 03

Całość skrzynki testowej składa się z części odpornych na wysokie temperatury i ognioodpornych (bez plastikowych rurociągów, przewodów, uszczelek gumowych, pierścieni uszczelniających, oleju smarowego, oleju itp.), a drzwi skrzynki są uszczelnione uszczelkami odpornymi na wysokie temperatury;

4. 04

Przednie drzwiczki skrzynki testowej mają wzmocnioną konstrukcję, która może skutecznie izolować uszkodzenia spowodowane przez ogień i eksplozję podczas testu.Panel drzwi ma konstrukcję dwuwarstwową z warstwami pośrednimi, a zawias i zamek drzwi wykorzystują specjalne części standardowe ze wzmocnionym wyposażeniem.W oknie drzwi zastosowano dwuwarstwowe szkło hartowane przeciwwybuchowe;

4. 05

Otwarta strona płyty montażowej komory testowej wykorzystuje zawias, a druga strona wykorzystuje ruchome drzwi z adsorpcją magnetyczną, które odgrywają skuteczną rolę w obróbce strumieniowo-ściernej.Gdy płyta montażowa jest zamknięta, należy ją uszczelnić wokół niej, aby zapobiec wyciekom gazu w skrzynce testowej;Gdy wewnątrz skrzynki nastąpi eksplozja, wytworzony gaz pod wysokim ciśnieniem może otworzyć drzwiczki nadmiarowe ciśnienia, aby chronić inne aspekty sprzętu przed uszkodzeniem i bezpieczeństwo personelu testowego;

4. 06

Dolna płyta pudełka testowego ma zintegrowaną konstrukcję, bez otworów i szczelin, co jest łatwe do czyszczenia.

4. 07

W górnej części skrzynki testowej znajduje się lampa, a pokrywa ochronna ze szkła hartowanego służy do ochrony zewnętrznej części lampy, aby zapobiec uszkodzeniu lampy przez płomień i wyrzut.Do połączenia skrzynki testowej służą standardowe odłączane elementy mocujące, co ułatwia demontaż i wymianę;

4. 08

Maszyna do testowania wytłaczania ma bezpieczeństwo elektryczne zgodne z normami krajowymi, co może skutecznie zapobiegać i eliminować zagrożenia porażenia prądem, które mogą wystąpić u personelu obsługującego i konserwującego.Podczas normalnej pracy, z wyjątkiem części obwodu urządzenia, obudowa urządzenia i części metalowe w skrzynce testowej nie będą ładowane.W razie wypadku, takiego jak pożar, wyciek, zwarcie itp., urządzenie może automatycznie odciąć zewnętrzne zasilanie wejściowe, dzięki czemu żadna część urządzenia nie zostanie naładowana;

4. 09

Maszyna do badania wytłaczania powinna być wyposażona w przycisk „zatrzymania awaryjnego”, aby ułatwić leczenie doraźne w sytuacjach krytycznych.Przycisk „zatrzymania awaryjnego” służy do zatrzymania wszelkich czynności maszyny do badania wytłaczania w sytuacjach krytycznych, aby zapobiec wystąpieniu zagrożeń;Po zresetowaniu przycisku „zatrzymania awaryjnego” maszyna do testowania wytłaczania znajduje się w normalnym stanie pracy;

4. 10

Osprzęt do wytłaczania maszyny do testowania wytłaczania można elastycznie zdemontować i łatwo wymienić.Dostępne urządzenie do wytłaczania: płaska tarcza do wytłaczania

4.11

Maszyna do badania wyciskania powinna być wyposażona w uniwersalny wałek umożliwiający łatwe przemieszczanie oraz regulowaną stopę podporową do stałego położenia;

4.12

Maszyna do testowania wytłaczania ma funkcję ustawiania ciśnienia samoobrony, co może zapobiec nadmiernemu ciśnieniu wytłaczania podczas testu wytłaczania i uszkodzeniu sprzętu.Gdy ciśnienie wytłaczania osiągnie ustawioną wartość ciśnienia ochronnego, maszyna do testowania wytłaczania automatycznie się zatrzymuje.W tym momencie można podnieść tylko uchwyt do wytłaczania i nie można kontynuować testu wytłaczania.

5. Wprowadzenie oprogramowania wytłaczarki

5. 01

Główny interfejs oprogramowania sterującego

AIS 038 Komora badawcza przebijania i przebijania paznokci akumulatorów pojazdów elektrycznych 2

5. 02

Ustawianie interfejsu

AIS 038 Komora badawcza przebijania i przebijania paznokci akumulatorów pojazdów elektrycznych 3

5. 03

Wykres

AIS 038 Komora badawcza przebijania i przebijania paznokci akumulatorów pojazdów elektrycznych 4

5. 04

Wprowadzenie do oprogramowania wytłaczarki

Ten system testowania prasy jest odpowiedni dla maszyny do testowania ciśnienia 1 kN-20000 kN

Realizowane jest wyświetlanie na ekranie w czasie rzeczywistym odkształcenia siły, przemieszczenia siły i innych krzywych testowych, które można przełączać i obserwować w dowolnym momencie, a krzywą można bardzo wygodnie powiększać i zmniejszać;

Krzywą danych całego procesu testowego można automatycznie rejestrować i zapisywać;

Realizowane jest cyfrowe zerowanie siły testowej i odkształceń, co jest wygodne w obsłudze i poprawia niezawodność maszyny.

Dane testowe są zarządzane przez bazę danych, a wszystkie dane testowe są zapisywane automatycznie

Automatycznie zakończ proces testowy, oceń uszkodzony typ, automatycznie zarejestruj i zapisz dane testowe;

Z funkcją automatycznego zatrzymania chroniącą przed przeciążeniem i może automatycznie ocenić pęknięcie próbki, automatyczne zatrzymanie

Różnorodne metody generowania raportów, zaawansowana funkcja edycji raportów, użytkownicy mogą według własnych wymagań w bardzo krótkim czasie przygotować raport z testu w dowolnym formacie

Dane przyjmują tryb zarządzania bazą danych, automatycznie zapisują dane testowe i krzywe w bazie danych, zapewniają integralność i jedność danych oraz są łatwe dla użytkowników do wysyłania zapytań i zarządzania;

Krzywą danych całego procesu testowego można automatycznie rejestrować i zapisywać;

Interfejs człowiek-maszyna przyjmuje standardowy styl systemu Windows, jest łatwy w obsłudze i nauce oraz może spełniać normalną kontrolę, gromadzenie i obliczenia;

6. standardowa konfiguracja sprzętu

6. 01

Pionowa maszyna główna 1 zestaw

1 ZESTAW

6. 02

Zamknięta skrzynka ochronna (z reduktorem ciśnienia i funkcją odpowietrzania)

1 ZESTAW

6. 03

Komputer marki (nie mniej niż w konfiguracji: 20 cali LCD, 1000 GB)

1 ZESTAW

6. 05

Układ czujnika ciśnienia

1 ZESTAW

6. 06

Kompleksowy system akwizycji napięcia i temperatury

1 zestaw każdego

6. 07

Specyfikacja produktu
