IEC60068-2-1 Komora badawcza temperatury i wilgotności w pomieszczeniu 12m3

20% wilgotności względnej ~ 98% wilgotności względnej

Chłodzenie: 4,5 kW*2 szt. = 9 KW

Ogrzewanie: 12KW

Nawilżanie: 12 kW

Silnik: 0,75 kW * 6 = 4,5 W

Inne: ≈1,5 kW

Całkowita zainstalowana moc: Pmax≤39KW (w zależności od ostatecznego projektu)

Metoda: Chłodzenie wodne.Jest stabilny i niski poziom hałasu.Krajowa, znana marka.

Przepływomierz: 15T/h

Wymagania dotyczące wody z kranu: Rura wodna: 1/2 "ciśnienie wody: 0,3 ~ 0,6Mpa

Temperatura otoczenia: 5 ℃ ~ + 35 ℃, wilgotność względna: ≤90% RH

W pobliżu nie powinno występować duże stężenie składników, gazów korozyjnych oraz atmosfery łatwopalnej i wybuchowej

AC380V±10%, 50HZ±1HZ, trójfazowy system pięcioprzewodowy

Otwór na kabel zasilający znajduje się w prawym dolnym rogu, z tyłu komory testowej

Komora testowa i agregat chłodniczy mają konstrukcję dzieloną.Po zainstalowaniu urządzenia, rurociąg chłodniczy i obwód elektryczny są podłączane i sprawdzane przed uruchomieniem maszyny.

Sterownik przyjmuje niezależną szafę sterowniczą i jest montowany po prawej stronie laboratorium.

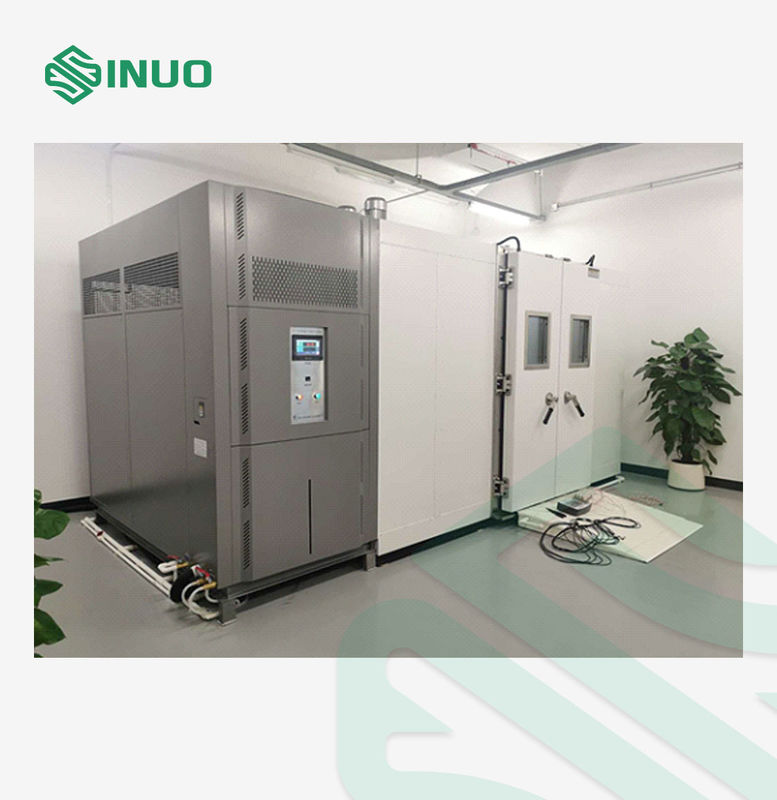

Sprzęt jest typu dzielonego, a agregat chłodniczy i elektryczna szafa sterownicza są zainstalowane po prawej stronie urządzenia.

Połączenie między korpusem skrzynki a urządzeniem wykorzystuje skrzynkę przyłączeniową w wykonaniu przeciwwybuchowym i rurę ze stali ocynkowanej, a proces łączenia jest zgodny z odpowiednimi normami krajowymi dotyczącymi przeciwwybuchowości.

Ściana wewnętrzna wykonana jest zPłyta ze stali nierdzewnej SUS304 o grubości 1,2 mmi wszystkie nieuszczelnione TIG są spawane w sposób ciągły, aby zapewnić brak wycieków po długotrwałym teście.

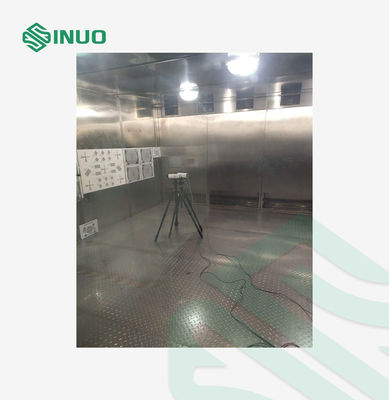

Płyta dolna to płyta antypoślizgowa ze stali nierdzewnej o nośności ≥300kg/m2 (równomierne obciążenie).

Dno pudełka jest częściowo obrobione i zestalone.Wzmocniona konstrukcja dna.Właściwości termoizolacyjne warstwy termoizolacyjnej podłogi i ściany skrzynki.Płyta wierzchnia jest spójna, w dolnej części zachowane są rowy melioracyjne.

Kanał wentylacyjny znajduje się za studiem:

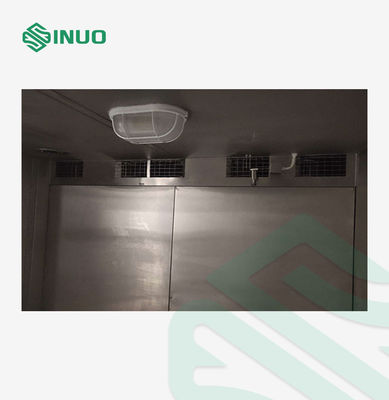

Silnik przeciwwybuchowy jest zainstalowany na górze skrzynki, aluminiowy wirnik wentylatora odśrodkowego jest zainstalowany na górze skrzynki testowej, a powietrze jest równomiernie dostarczane przez wylot powietrza spirali, aby spełnić wymagania dotyczące jednorodności temperatury.

1. Ustaw 2 dzielone drzwi, rozmiar otworu drzwiowego (800+800) szer. × 2000 wys. mm

2. Drzwi są uszczelnione dwuwarstwową taśmą uszczelniającą z miękkiej gumy silikonowej, odporną na wysokie i niskie temperatury

3. Zawias obrotowy może zapewnić kąt otwarcia drzwi ≥ 120 stopni

4. Wewnętrzna krawędź drzwi ułożona jest za pomocą pasa grzejnego o stałej temperaturze, a system sterowania automatycznie włącza pas grzejny w celu odszraniania zgodnie z temperaturą panującą w studiu.

Na bramie zamontowane są dwa komplety okienek obserwacyjnych (400×500mm).Szyba obserwacyjna wykonana jest z wielowarstwowego szkła izolacyjnego pokrytego elektryczną folią grzejną.Okno obserwacyjne ma wysoką przepuszczalność światła, dobry efekt izolacji cieplnej i brak drutu oporowego na szklanej powierzchni.Obserwacja i inne zalety, gdy temperatura w studiu jest niższa niż temperatura otoczenia, sterowanie automatycznie włącza funkcję odmgławiania okna obserwacyjnego.

1. Silnik przyjmuje silnik profesjonalny: 0,75 kW, 6 zestawów IP55

2. Osłona wentylatora wykonana jest z aluminium, aby zapobiec tarciu iskier pomiędzy wirnikiem a osłoną;

3. Zarówno obudowa wewnętrzna, jak i zewnętrzna są wyposażone w niezawodne linie uziemiające, a powierzchnia urządzenia jest spryskana przewodzącą farbą antystatyczną, aby zapobiec gromadzeniu się elektryczności statycznej na powierzchni obudowy urządzenia.

4. Czujnik temperatury (PT100) wykorzystuje czujnik przeciwwybuchowy.

5. Urządzenie grzewcze to grzejnik ze stali nierdzewnej bez otwartego płomienia.

6. Okablowanie urządzeń elektrycznych w wykonaniu przeciwwybuchowym spełnia krajowe wymagania w zakresie przeciwwybuchowości.

7. Zamontuj niezależne zabezpieczenie przed przegrzaniem, czyli dwusekcyjne zabezpieczenie temperaturowe, aby zapobiec niebezpieczeństwu przekroczenia temperatury w pomieszczeniu pracy.

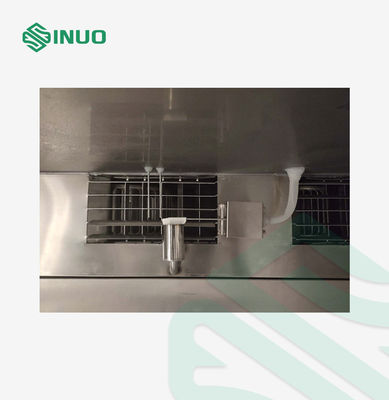

1. Grzejnik z drutu grzejnego ze stopu niklu i chromu

2. Tryb sterowania nagrzewnicą: bezdotykowa regulacja szerokości impulsu o jednakowym okresie, SSR (przekaźnik półprzewodnikowy)

3. Moc grzejnika: ≤12,0 kW

Zastosowano automatyczne urządzenie do uzupełniania wody.Po podłączeniu wody kranowej do rury wodnej 1/2" urządzenie dostarczające wodę jest znaną na całym świecie marką, która może automatycznie filtrować i dejonizować wodę.

Przepływ wody zdemineralizowanej: 10L/h

Ciśnienie wody: 0,1 ~ 0,25 MPa

Twardość wody: ≤0,03mol/L (1,5 mg/L, obliczone jako CaCO3) m, krajowa norma dotycząca wody do nawilżania, zapewniająca wodę dejonizowaną wymaganą do części nawilżającej sprzętu

Nowe czynniki chłodnicze spełniające międzynarodowe wymagania ochrony środowiska:

1. Klasa wysokotemperaturowa: R404A

2. Klasa niskotemperaturowa: R23

1. Główna konfiguracja układu chłodniczego obejmuje komponenty importowane z Europy i Stanów Zjednoczonych.Aby zapoznać się z konkretną konfiguracją, zobacz główną listę konfiguracji sprzętu;

2. Lutowany płytowy wymiennik ciepła Danfoss ze stali nierdzewnej służy jako skraplacz wyparny w kaskadowym układzie chłodniczym, z małą różnicą temperatur wymiany ciepła, wysoką wydajnością wymiany ciepła i kompaktowym wyglądem;

3. Aby zapobiec swobodnemu przepływowi odmrożonej wody znajdującej się na sprężarce, pod sprężarką zainstalowana jest taca odbiorcza wody, która jest zbierana i odprowadzana w sposób scentralizowany;

4. Wyposażony w manometr wyświetlający ciśnienie w układzie, co jest wygodne do kontroli i konserwacji układu chłodniczego

W celu ograniczenia hałasu w laboratorium przyjęto kompleksowy schemat redukcji hałasu wewnętrznego urządzenia i amortyzacji sprężarki.

1. Tłumienie sprężarki

1.1 Zamontować sprężyny amortyzujące i podkładki gumowe na spodzie sprężarki, aby zmniejszyć przenoszenie wibracji sprężarki na ramę urządzenia przez podstawę;

1.2 W rurach ssących i wydechowych sprężarki zastosowano metalowe węże amortyzujące amerykańskiej firmy Packless lub włoskiej Castel, aby zmniejszyć przenoszenie drgań przez rury.

1.3 Rurociąg procesowy sprężarki posiada amortyzujące wygięcie i unieruchomienie dystalne, aby uniknąć rezonansu

2. Tłumik w urządzeniu;

Obudowa urządzenia oklejona jest bawełną dźwiękochłonną.Ponieważ wnętrze urządzenia wymaga wentylacji i odprowadzania ciepła, w celu ograniczenia przenoszenia hałasu przez powietrze, na wlocie i wylocie powietrza zamontowane są ekrany akustyczne z olejochłonną bawełną dźwiękochłonną, aby ograniczyć przenoszenie fal dźwiękowych do pomieszczenia przez otwory wentylacyjne.

1. Urządzenie grzewcze jest grzejnikiem pancernym w wykonaniu przeciwwybuchowym

2. Przekaźnik półprzewodnikowy służy do bezdotykowego rozruchu przy przejściu przez zero, aby zapewnić pracę grzejnika, bez iskier kontaktowych i hałasu, i ma długą żywotność.

Główne funkcje koreańskiego kontrolera z kolorowym ekranem dotykowym „Sanyuan” TEIM 2700 są następujące:

1. 7-calowy kolorowy ekran dotykowy TFT, interfejs człowiek-maszyna można wybrać w języku chińskim lub angielskim, a metoda obsługi menu ułatwia użytkownikom opanowanie metody obsługi sprzętu;
2. Dokładność wyświetlania: temperatura 0,1 ℃;czas 0,1min
3. Można wybrać dwie metody badania: stałą temperaturę (praca ręczna) lub program (tj. zaprogramowany tryb pracy automatycznej)
4. Obsługa urządzeń charakteryzuje się wysokim stopniem automatyzacji.Ustaw temperaturę docelową lub zaprogramowane procedury działania urządzenia.Po włączeniu przycisku obsługi system może automatycznie określić, czy otworzyć agregat chłodniczy, nagrzewnicę czy dmuchawę.Współpracownicy mogą automatycznie regulować moc grzewczą bez nadmiernych operacji użytkownika lub monitorowania, można uzyskać idealną krzywą procesu testowego.
5. Funkcja uruchamiania zaprogramowanego programu zapewnia użytkownikom zaprogramowanie 1000 krzywych programu, każdą krzywą można ustawić do 100 kroków, 6 grup małych cykli i można połączyć 10 różnych programów, a program można pobrać i zapisać do następnego testu.można zadzwonić bezpośrednio.
6. Podczas testu ważne parametry referencyjne, takie jak aktualna temperatura docelowa, zmierzona temperatura, moc grzewcza, czas działania i przebieg programu, mogą być wyświetlane w czasie rzeczywistym.
7. Może przechowywać krzywe temperatury i dane przez 600 dni.
8. Funkcja autodiagnostyki usterek, gdy sprzęt ulegnie awarii, automatycznie uruchomi się alarm i odetnie zasilanie.Współpracownicy wyświetlą zjawisko usterki i prosty opis usterki na sterowniku, a użytkownicy będą mogli łatwo znaleźć przyczynę zgodnie z usterką.

1. Funkcja nagrywania danych USB:

2. Możesz bezpośrednio włożyć dowolny dysk U w dowolne miejsce pliku zapisu historii i wykonywać operacje, takie jak odczyt i analiza na komputerze.

3. Zaawansowane funkcje oprogramowania komputerowego, standardowy interfejs Ethernet 10M/100M, automatyczne pozyskiwanie adresu IP, identyfikacja sieci i łatwe sterowanie.

3.1.Komputer hosta:

Komputer hosta jest bezpośrednio podłączony do skrzynki testowej za pomocą kabla sieciowego

3.2 LAN:

Wiele komputerów i wiele połączeń LAN w obszarze kontrolnym UMC1000

3.3 Zdalna synchronizacja SERWERA WWW;

Zdalny monitoring można przeprowadzić poprzez test INTERNET NET.

1. Bezpieczeństwo personelu

1.1 ochrona przed wyciekami

2. Bezpieczeństwo sprzętu:

2.1 zanik fazy zasilania, błąd fazy, zabezpieczenie przed niestabilnością napięcia;

2.2 Zabezpieczenie ograniczające prąd pętli sterującej

2.3 Zabezpieczenie silnika wentylatora przed przeciążeniem

2.4 Zabezpieczenie przed przeciążeniem prądowym sprężarki

Zabezpieczenie przed przegrzaniem sprężarki 2.5

2.6 Zabezpieczenie sprężarki przed wysokim ciśnieniem

2.7 zabezpieczenie przed zwarciem grzejnika

2.8 Zabezpieczenie przed wyciekiem sprzętu

2.9 Wtórna niezależna funkcja zabezpieczenia przed przegrzaniem

Temperatura: 5 ℃ ~ 35 ℃

Wilgotność względna: ≤85

Ciśnienie atmosferyczne: 80-106 kPa

Wokół nie ma silnych wibracji;

Brak bezpośredniego światła słonecznego lub bezpośredniego promieniowania z innych źródeł ciepła;

Brak silnego przepływu powietrza: gdy powietrze z otoczenia wymaga wymuszenia przepływu, żaden strumień powietrza nie jest wdmuchiwany bezpośrednio do skrzynki;

W okolicy nie ma silnego pola elektromagnetycznego;

W okolicy nie występuje duże stężenie pyłów i substancji żrących.

Napięcie i częstotliwość: AC380V±10%, 50 Hz, trójfazowy czteroprzewodowy + przewód uziemienia ochronnego

Rezystancja uziemienia przewodu uziemienia ochronnego: Rezystancja uziemienia przewodu uziemienia ochronnego jest mniejsza niż 4 Ω
