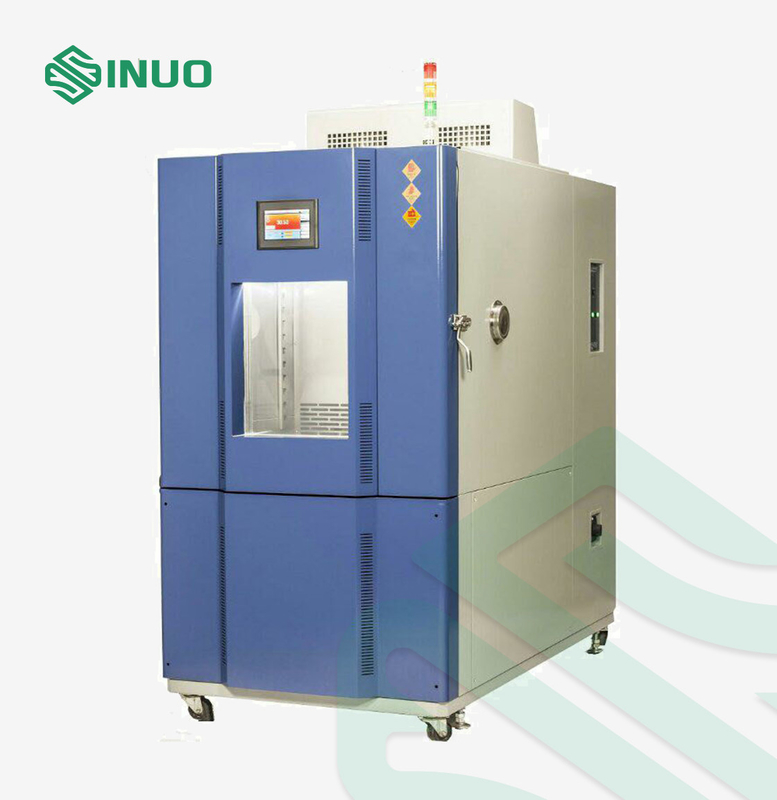

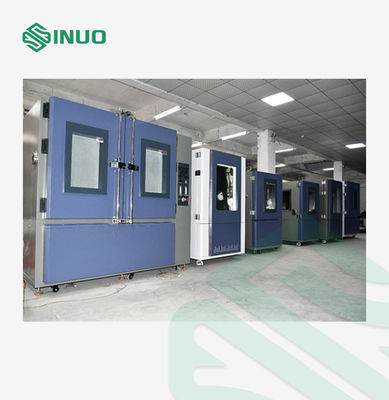

IEC60068-2-78 Komora badawcza wilgotności w stałej temperaturze 1500L

1. Ograniczenie próby

2. Objętość, wielkość i waga

1. Objętość nominalna

2. Rozmiar komory wewnętrznej

3. Wymiary zewnętrzne

4. Waga

3. Wydajność

1. Zakres temperatury

2. Zakres wilgotności

(20 ¢ 98)% RH (patrz wykres temperatury i wilgotności, nie ma aktywnego obciążenia mokrego i cieplnego)

Diagram zakresu temperatury i wilgotności regulowanego

3. Zmiany temperatury

d. Fluktuacje wilgotności

5. Odchylenie temperatury

6. Odchylenie wilgotności

7. Rozdzielczość wyświetlacza temperatury

8. Rozdzielczość wyświetlacza wilgotności

1. Prędkość ogrzewania

10. Prędkość chłodzenia

11. Warunki obciążenia

• Hałas pracy

Poziom hałasu ≤ 75 dB

(Pomiar w pomieszczeniu izolowanym od dźwięku o temperaturze otoczenia 25 °C i niskim echo; przy użyciu wagi A bada się średnią wartość 8 punktów;każdy punkt badawczy znajduje się w odległości 1 metra od źródła hałasu i 1 metra od ziemi)

4. Cechy strukturalne

1. Materiał

1Materiał ścian zewnętrznych: rozpylanie płyt A3

2Materiał ściany wewnętrznej: blacha ze stali nierdzewnej SUS304#
3Materiał izolacyjny korpusu komory: 100 mm sztywnej pianki poliuretanowej odpornej na wysokie temperatury

4Materiał izolacyjny drzwi: sztywna pianka poliuretanowa odporna na wysoką temperaturę 100 mm.

2. Siła konstrukcyjna dolnej części

3. Kanał klimatyzacji

1 Wentylatory odśrodkowe o długiej osi ze stali nierdzewnej: 4 jednostki/90 W.

2Wentilator, grzejnik, parownik (również odwilżacz), urządzenie drenażowe, wrota równowagi ciśnienia, regulowana płyta przewodnicza powietrza, czujnik temperatury

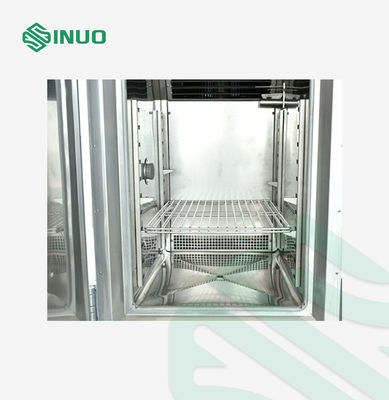

4. Standardowa konfiguracja komory badawczej

1 Okno 400x600x40 mm 3-warstwowe szkło hartowane próżniowo.

2Płaskie wbudowane uchwyt,

3Zasłony drzwiowe: SUS #304

4 Światła oszczędzające energię w pudełku: Światła oszczędzające energię LED

5Dźwięk ołowiowy: φ50 mm 1 sztukę

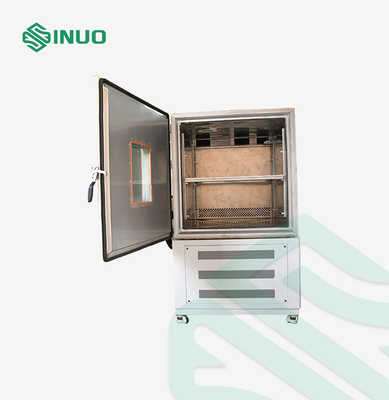

5. Drzwi

1 Drzwi z jednej części otwierają się na zewnątrz, z zawiasem po lewej stronie i uchwytem po prawej (jeśli są skierowane do przodu pudełka).

2 Wyposażone w mechanizm zamykania drzwi bezpieczeństwa (drzwi można otworzyć w pomieszczeniu badawczym), drzwi są wyposażone w ciepło elektryczne w celu zapobiegania kondensacji,a zakres widzenia okna obserwacyjnego ze szkła izolacyjnego wynosi około (W400×H600mm). Urządzenie grzewcze elektryczne zapobiegające kondensacji na ramie drzwi

6. Panel sterowania

7. Pokój maszynowy

8. Kabinety do dystrybucji energii elektrycznej

1. Ogrzewacz

1 Podgrzewacz elektryczny z stali nierdzewnej w kształcie rury cieplnej typu płetwy

2Metoda sterowania ogrzewaniem: bezkontaktowa modulacja szerokości impulsu o równym okresie SSR (Solid State Relay)

Moc ogrzewania: około 4 kW

5. System chłodzenia

1. Urządzenie chłodnicze

1American Emerson system chłodzenia wirusowego o bardzo niskiej temperaturze o niskim poziomie hałasu (metoda rozpraszania ciepła chłodzonego powietrzem).

2 Sposób chłodzenia: chłodzenie powietrzem

2. Urządzenie wymiany ciepła i zimna

3. Regulacja obciążenia grzewczego

Przyjąć automatyczne ustawianie urządzenia przepływu zimnego węgla, aby skutecznie usunąć obciążenie cieplne badanego produktu oraz niemiecko-japońską technologię.

2W porównaniu z tradycyjnym projektem stabilność sterowania i możliwość odtwarzania są wyższe, a osiąga on superefektywność oszczędności mocy i większą oszczędność energii.

4. Komponenty o wysokiej sprawności

1Kondensator i parownik posiadają urządzenie aluminiowe typu AC&R z podwójnym spoilerem.

2Urządzenia tłumiące przyjmują importowane akcesoria chłodnicze Chiming

5. System rozszerzania

6. Kondensator parowy

7. Metoda sterowania lodówką

1Kontrolator układu sterowania automatycznie dostosowuje warunki pracy lodówki do warunków badania.

2Zapętło regulacyjne ciśnienia parowania.

3Obwód chłodzenia powietrza zwrotnego sprężarki

System chłodzenia jest zaprojektowany z zastosowaniem środków zmniejszających drgania i hałas, takich jak rury amortyzatorów.

8. Chłodnicze

6. System sterowania elektrycznego

1. Kontroler

2. Specyfikacje sterownika

1. 7-calowy ekran dotykowy w prawdziwych kolorach

2Dwie metody sterowania: program/wartość ustawiona

3. Typ czujnika: dwa wejścia PT100 (nieobowiązkowe wejście czujnika elektronicznego)

4Tryb wyjścia: impuls napięcia (SSR) / wyjście sterowania: 2 kanały (temperatura/wilgotność)/2 kanały 4-20mA wyjście analogowe/16 kanały wyjście przekaźnika (pasywny)

5. sygnały sterowania: 8 kanałów sygnałów sterowania IS/8 kanałów sygnałów sterowania T/4 kanałów sygnałów sterowania AL

6. sygnał alarmowy: 16 DI zewnętrznych alarmów przeszkód

7Zakres pomiaru temperatury: -90,00°C-200,00°C, (opcjonalnie -90,00°C-300,00°C) błąd ±0,2°C

8Zakres pomiaru wilgotności: 1,0%--100%RH, błąd ±1%RH

9Interfejs komunikacyjny: (RS232 lub RS485, najdłuższa odległość komunikacyjna wynosi 1,2 km [włókno optyczne może osiągnąć 30 km])

10Typ języka interfejsu: angielski

11. Wielokrotne wyjścia przekaźnika połączenia sygnałów, sygnały mogą być poddawane operacjom logicznym (NOT, AND, OR, NOR, XOR), zwane możliwością programowania PLC;

12. Zróżnicowane metody sterowania przekaźnikiem: parametrowy->tryb przekaźnika, przekaźnik->tryb parametrowy, tryb kombinacji logicznych, tryb sygnału złożonego

13. edycja programu: można zaprogramować 120 grup programów, a każda grupa programów może mieć maksymalnie 100 segmentów

3. Parametry techniczne sterownika

Dokładność: temperatura ±0,1°C+1 cyfrę, wilgotność ±1%R.H+1 cyfrę

Rozdzielczość: temperatura ±0,01°C, wilgotność ±0,1%R.H.

Pochylenie temperatury: 0,1 ~ 9,9 można ustawić.

Posiada funkcje czuwania i alarmu w górnej i dolnej granicy.

Sygnał wejściowy temperatury i wilgotności PT100x2

9 zestawów parametrów sterowania PID, automatyczne obliczenia PID.

Ekran automatycznej korekcji suchej i mokrej żarówki

4. Metoda kontroli

1PID nasycenia antyintegralnego

2BTC metoda równoważonej kontroli temperatury + inteligentna kontrola zdolności chłodzenia DCC + inteligentna kontrola elektryczna DEC (przebiegów badań temperatury)

3BTHC metoda równoważonego sterowania temperaturą i wilgotnością + inteligentna kontrola zdolności chłodzenia DCC + inteligentna kontrola elektryczna DEC (przyrządy do badania temperatury i wilgotności)

5. Funkcja wyświetlania ekranu

Przyjmuje styl rozmowy na ekranie, nie wymaga wprowadzania klawiszy, a opcje można dotykać bezpośrednio na ekranie.

Wartości temperatury ustawionej (SV) i rzeczywiste (PV) są bezpośrednio wyświetlane.

Może wyświetlać aktualnie uruchamiany numer programu, segment, pozostały czas i liczbę cykli.

Funkcja czasu zgromadzonego operacji.

Wartość ustawienia temperatury programu jest wyświetlana w krzywej graficznej, z funkcją wyświetlania wykonania krzywej programu w czasie rzeczywistym.

Ma on oddzielny ekran edycji programu, a co najmniej 5 segmentów temperatury, wilgotności i czasu można wprowadzić na każdej stronie.

Wyświetlony jest ekran ostrzegawczy.

Podświetlenie ekranu można regulować.

Funkcja ochrony ekranu może być ustawiona na timer, TIMER lub ręczne wyłączenie.

6. Pojemność programu i funkcje sterowania

Użyteczne grupy programów: maksymalnie 120 PATTEN.

Pojemność pamięci użytecznej: 12000 SEGMENTÓW w sumie.

Powtarzalne wykonywanie poleceń: każde polecenie może być wykonywane do 3200 razy.

Program jest tworzony w stylu konwersacyjnym, z funkcjami takimi jak edycja, czyszczenie i wstawianie.

SEGMENTS ustawienie czasu 0~99h59min.

Zestaw urządzeń do sterowania programowalnym modułem czasu x2.

Ma pamięć programu wyłączonego i automatycznie uruchamia i wznowia wykonywanie programu po przywróceniu zasilania.

Z interfejsem komunikacyjnym RS-485 lub RS-232.

Graficzne krzywe mogą być wyświetlane w czasie rzeczywistym podczas uruchamiania programu.

Ma funkcję automatycznego regulowania pojemności zamrażania.

Ma zaplanowane funkcje uruchamiania i wyłączania.

Z funkcją regulacji daty i czasu.

Funkcja przycisku i blokady ekranu (LOCK).

7. Urządzenie zabezpieczające

1. System chłodzenia

2. Komora badawcza

3. Inne zabezpieczenia

1.Ochrona przed wyciekiem

2.Rura grzewcza bez ochrony przed suszeniem powietrzem

3.Ochrona przed przeciążeniem i zwarciem

4.Ochrona przed przerwą zasilania

5.Ochrona pod niskim poziomem wody

8. Warunki stosowania

1. Miejsce instalacji

1Ziemia jest płaska i dobrze wentylowana.
2- Brak silnych wibracji wokół urządzenia.
3Nie ma silnego pola elektromagnetycznego wokół urządzenia.
4.Bez substancji łatwopalnych, wybuchowych, żrących i pyłu wokół urządzenia
5. Wokół urządzenia pozostawiana jest odpowiednia przestrzeń do użytku i konserwacji, jak pokazano poniżej:

A:≥40cm B:≥150cm C:≥100cm D:≥60cm E:≥40com

2. Warunki środowiska

Imax≤32A

Pmax≤13KW
