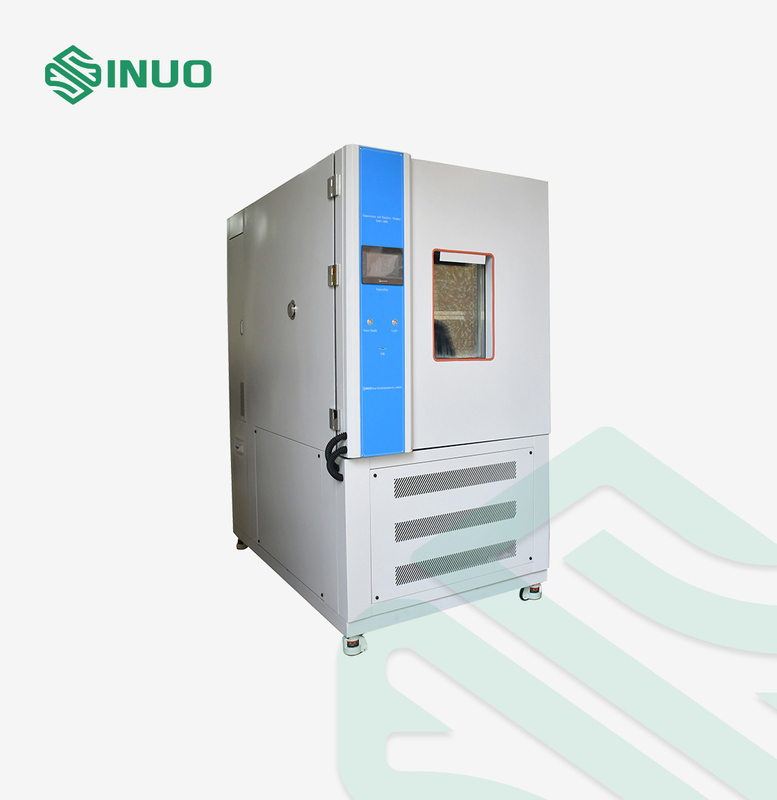

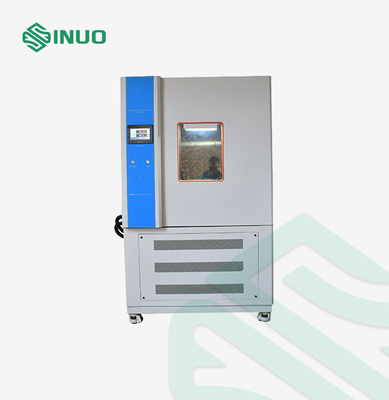

IEC60068-2-78 -70°C Komora badawcza o równoważnej temperaturze i wilgotności stałej w temperaturze zimnej 1000L

(20%98)%RH

(Temperatura: 20°C−85°C, odwołuj się do wykresu zakresu temperatury i wilgotności regulowanego, bez aktywnego obciążenia cieplnego)

Do badania średniej 9 punktów stosuje się wagę; każdy punkt badawczy znajduje się w odległości 1 metra od źródła hałasu w poziomie i 1 metra nad ziemią.)

Poziom hałasu ≤ 70 dB (A)

(Pomiar w pomieszczeniu o izolacji akustycznej o temperaturze otoczenia 25°C i niskim echo;

Izolowana powłoka budynku

1Materiał izolacyjny pudełka: 100 mm sztywnej pianki poliuretanowej odpornej na wysokie temperatury.

2Materiał izolacyjny drzwi: sztywna pianka poliuretanowa odporna na wysoką temperaturę 100 mm.

3Materiał ścian zewnętrznych: rozpylanie tablic A3

4Materiał ściany wewnętrznej: szczotkowana płyta ze stali nierdzewnej SUS#304.

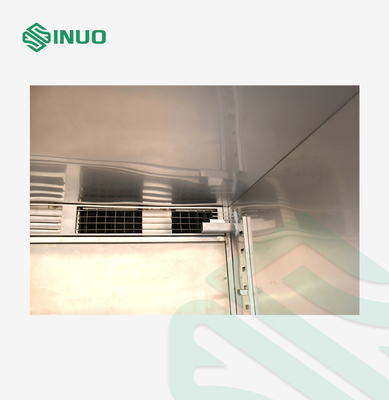

1.wentylator, ogrzewacz, parownik (również odwilżacz), urządzenie drenażowe, wrota równowagi ciśnienia, regulowana płyta przewodnicza powietrza, czujnik temperatury

2- wentylatory odśrodkowe o długiej osi ze stali nierdzewnej: 4 jednostki/90 W.

1Światła energooszczędne w pudełku: Światła energooszczędne LED

2. Płasko wbudowany uchwyt,

3. Otwór ołowiowy: φ50 mm 1 sztukę

4Okno 400x600x40mm 3-warstwowe szkło podciśnione próżniowo.

5. zawiesiny drzwiowe: SUS # 304 zawiesiny importowane

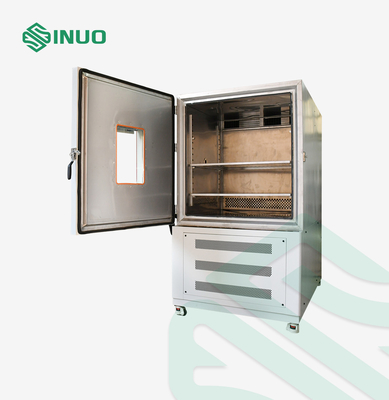

1. wyposażone w mechanizm zamykania drzwi bezpieczeństwa (drzwi można otwierać w pomieszczeniu badawczym), drzwi wyposażone są w ciepło elektryczne w celu zapobiegania kondensacji,a zakres widzenia okna obserwacyjnego ze szkła izolacyjnego wynosi około (W400×H600mm). Urządzenie grzewcze elektryczne zapobiegające kondensacji na ramie drzwi

2. Drzwi jednokomórkowe otwierają się na zewnątrz, z zawiasem po lewej stronie i uchwytem po prawej stronie (jeśli są skierowane do przodu pudełka).

1Moc ogrzewania: około 4 kW

2. Metoda sterowania ogrzewaniem: SSR (Solid State Relay) bezkontaktowa modulacja szerokości impulsu o równym okresie

3.Płytka cieplna w postaci rury cieplnej typu płetwy z stali nierdzewnej

1. Sposób chłodzenia: chłodzenie powietrzem

2. Hitachi lub Emerson system chłodzenia wirusowego o bardzo niskiej temperaturze o niskiej temperaturze i niskim hałasie (metoda rozpraszania ciepła chłodzonego powietrzem).

1W porównaniu z tradycyjną konstrukcją, stabilność sterowania i odtwarzalność są wyższe, a osiąga super wydajność oszczędności mocy i oszczędności energii.

2Przyjąć automatyczną regulację urządzenia przepływu zimnego węgla, aby skutecznie usunąć obciążenie cieplne produktu poddawanego badaniu i niemiecko-japońskiej technologii

Technologiczna synchronizacja.

1Urządzenia tłoczące przyjmują importowane akcesoria chłodnicze Chiming.

2Kondensator i parownik przyjmują urządzenie aluminiowe typu podwójny spoiler AC&R.

1System chłodzenia jest zaprojektowany z zastosowaniem środków ograniczających drgania i hałas, takich jak rury amortyzatorów.

2Obwód chłodzenia powietrza zwrotnego sprężarki

3Zawór regulacyjny ciśnienia parowania.

4. sterownik układu sterowania automatycznie dostosowuje warunki pracy sprężarki chłodniczej zgodnie z warunkami badania,i może kontrolować wydajność chłodzenia, aby osiągnąć zasadę oszczędności energii.

Sygnał wejściowy temperatury i wilgotności PT100x2

Rozdzielczość: temperatura ±0,01°C, wilgotność ±0,1%R.H.

Posiada funkcje czuwania i alarmu w górnej i dolnej granicy.

9 zestawów parametrów sterowania PID, automatyczne obliczenia PID.

Ekran automatycznej korekcji suchej i mokrej żarówki

Dokładność: temperatura ±0,1°C+1 cyfrę, wilgotność ±1%R.H+1 cyfrę

Pochylenie temperatury: 0,1 ~ 9,9 można ustawić.

1Metody kontroli temperatury i wilgotności zbilansowanej BTHC + inteligentna kontrola zdolności chłodzenia DCC + inteligentna kontrola elektryczna DEC (urządzenia do badania temperatury i wilgotności)

2. PID nasycenia antyintegralnego

3Metodę BTC równoważonego sterowania temperaturą + inteligentną kontrolę zdolności chłodzenia DCC + inteligentną kontrolę elektryczną DEC (przewodnik badawczy temperatury)

1Przyjmuje styl konwersacji ekranowej, nie wymaga wprowadzania klawiszy, a opcje można dotykać bezpośrednio na ekranie.

2Wskaźniki temperatury (SV) i rzeczywiste (PV) są bezpośrednio wyświetlane.

3. Może wyświetlać aktualnie uruchamiany numer programu, segment, pozostały czas i liczbę cykli.

4Funkcja czasowa operacji.

5Wartość ustawienia temperatury programu jest wyświetlana w krzywej graficznej, z funkcją wyświetlania wykonania krzywej programu w czasie rzeczywistym.

6Ma on oddzielny ekran edycji programu, a co najmniej 5 segmentów temperatury, wilgotności i czasu można wprowadzić na każdej stronie.

7- Angielski można zmieniać.

8Wyświetlony jest ekran błędu.

9Podświetlenie ekranu można regulować.

10Funkcja ochrony ekranu może być ustawiona na zegar, TIMER lub ręczne wyłączenie.

Przegrzewanie sprężarki

Przepełnienie sprężarki

Nadciśnienie sprężarki

Urządzenie zabezpieczające przed nadmierną temperaturą

Ekstremalna nadtemperatura w kanale klimatyzacji

Przerzewany silnik wentylatora

Ochrona przed wyciekiem

Rurka grzewcza bez ochrony przed suszeniem powietrzem

Ochrona przed przeciążeniem i zwarciem

Ochrona przed przerwą zasilania

ochrona niskiego poziomu wody

Dopuszczalny zakres wahań napięcia: AC (380±10) V

Dopuszczalny zakres wahań częstotliwości: (50±0,5) Hz

Opór uziemienia ochronnego drutu uziemienia jest mniejszy niż 4Ω

Użytkownik musi skonfigurować w miejscu instalacji przełącznik powietrza lub zasilania o odpowiedniej pojemności dla sprzętu, który musi być niezależny do użytku przez urządzenie.
