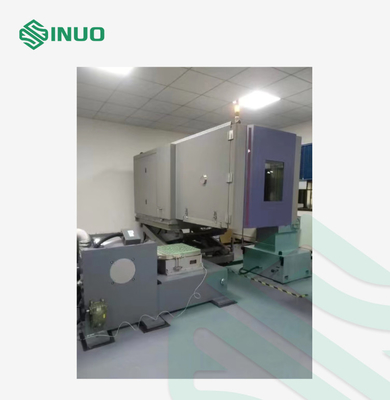

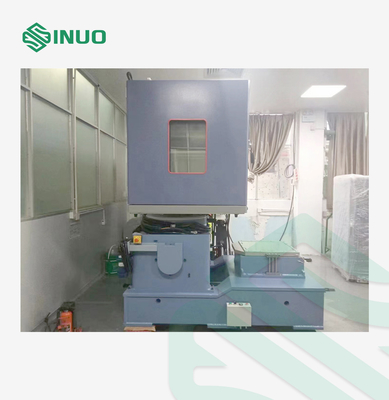

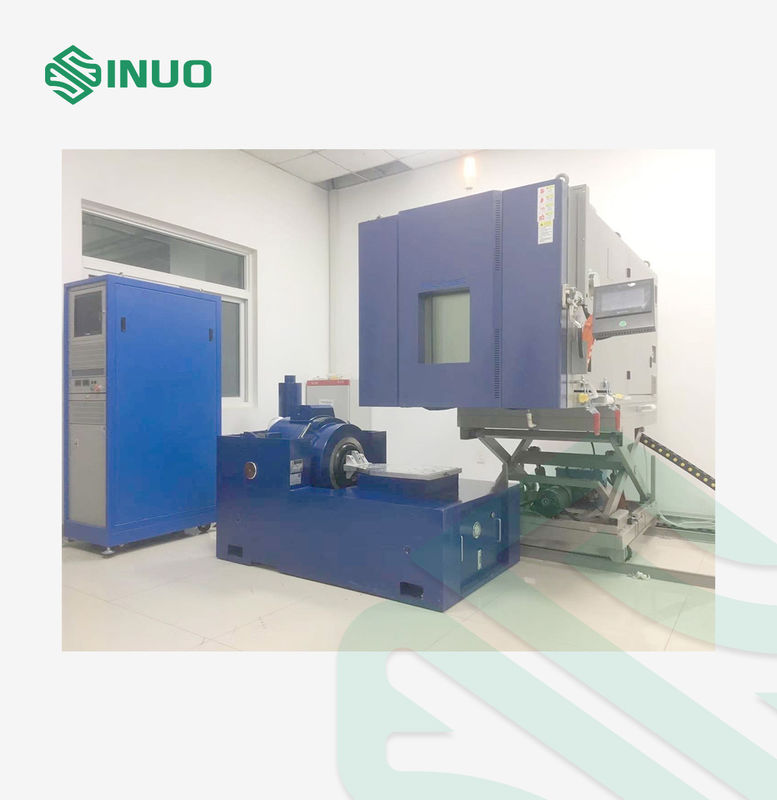

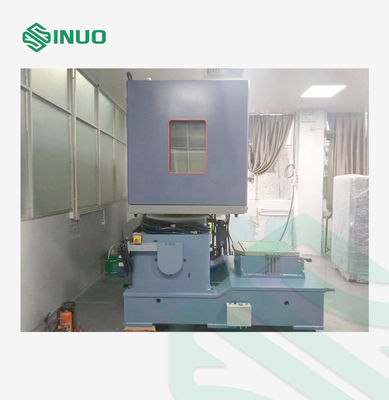

IEC 60068-2-6 Liniowa temperatura wilgotność i wibracje Trzecia kompleksowa komora badawcza 5400L

(W×D×H) 260×585cm*wysokość:

1- Oddzielne warunki temperatury i wilgotności: najwyższa 280cm

2W przypadku wibracji pionowej i temperatury i wilgotności: wysokość wynosi około 360cm

-------- Produkty niestandardowe podlegają ostatecznej konstrukcji. Wysokość zależy od wysokości stołu drgającego. Stolik drgający o wadze 2 tony wynosi około 1,7 metra)

Powszechnie stosowane temperatury: -40°C+180°C

Temperatura dopuszczalna: -70°C+180°C

1Zintegrowana, odłączalna konstrukcja przednia i tylna przyjmuje ogólną standardową płyta izolacyjna,i bloki są uszczelnione materiałami organicznymi z silikonu odpornymi na wysokie i niskie temperatury. jest montowany i instalowany na miejscu: przednia część stanowi pokój roboczy, a tylna część system chłodzenia i sterowania. szafa, dolna część to ruchoma podłoga,wyposażone w 1 płytę ślepą i 1 płytę pionową każda.

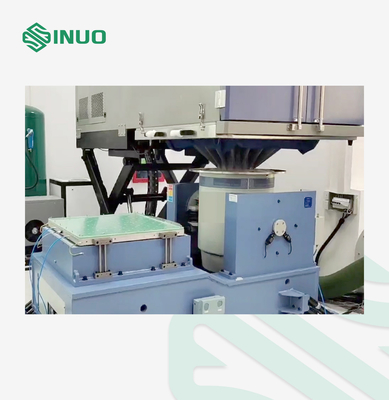

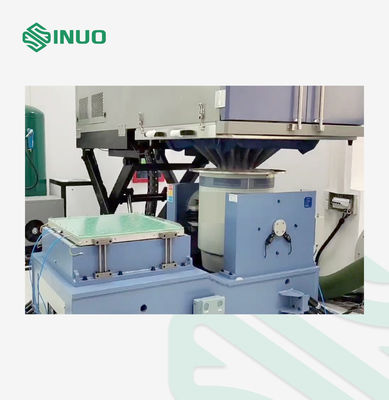

2Płyta interfejsu drgań jest delikatnie podłączona do stołu drgań przez miękką membranę z gumy silikonowej, która może izolować drgania i ma funkcje uszczelniające i izolacyjne;

3Studio jest wyposażone w system podaży powietrza: silnik podaży powietrza, płyta wentylatora odśrodkowego, grzejnik, nawilżacz, chłodniczy i parownik odwilżający.

1. zawór magnetyczny: "Danfoss"

2. ręczny zawór zatrzymania: "Danfoss"

3Filtr: "Danfoss"

4Czujnik ciśnienia: chińsko-niemieckie joint venture "Hongmu"

5. zawór rozszerzający: "Danfoss"

6Wydajny parownik kondensacyjny: "Danfoss"

7Separator oleju: "ALCO"

8Rurka amortyzatora: amerykański "Packless"

Tajwański "Yongqiang"

Technologia regulacji energii chłodniczej

(projektowanie oszczędzające energię)

①Za pomocą najnowocześniejszej technologii równoważenia statycznego system sterowania kontroluje przepływ czynnika chłodniczego w zakresie od 0 do 100%,automatyczne dostosowywanie mocy chłodzącej w celu osiągnięcia oszczędności energii;

②W celu automatycznego sterowania ciśnieniem wysysającym sprężarki używa się importowanego zaworu obejściowego, np. amerykańskiego Sporlan Company (lub duńskiego Danfoss),i duński zawór rozszerzający cieplny Danfoss jest używany do automatycznego regulacji temperatury wysysającej sprężarki w celu zapewnienia, że sprężarka działa w pełnym zakresieStabilny i niezawodny;

③W celu zapobiegania zbyt wysokiemu ciśnieniu spalin kompresora niskotemperaturowego należy stosować importowany zawór regulacyjny ciśnienia kondensacyjnego, np.: Dania Danfoss

④.Użyj grzejnika skrzynki korbowej sprężarki w celu zmniejszenia wzajemnej rozpuszczalności czynnika chłodniczego i oleju smarowego wewnątrz sprężarki w celu ochrony bezpieczeństwa sprężarki i zapewnienia niezawodnej pracy;

⑤Wymiennik ciepła z płyty lutowanej ze stali nierdzewnej jest stosowany jako kondensator parowy kaskadowego systemu chłodzenia, z niewielką różnicą temperatury transferu ciepła,wysoka wydajność transferu ciepła i kompaktowy wygląd;

⑥Aby zapobiec swobodnemu przepływowi roztopionej wody na sprężarze, na dole sprężarki zainstalowany jest zbiornik do zbierania wody, który jest centralnie zbierany i rozładowywany.

⑦Wszystkie rury chłodnicze są spawane azotem, aby zapobiec tworzeniu się skały tlenkowej wewnątrz rur miedzianych podczas lutowania.

Przyjmuje wiele konstrukcji absorpcji wstrząsów i redukcji hałasu w celu skutecznego zmniejszenia hałasu spowodowanego wibracjami oraz deformacji i wycieków spowodowanych wibracjami na produkcie:

A. Importowane sprężyny i gumowe podkładki są stosowane pod sprężarką w celu podwójnego absorpcji wstrząsów, co skutecznie zmniejsza wibracje sprężarki i rezonans sprężarki kaskadowej;

B. W celu dalszego zmniejszenia hałasu wstawić ognioodporną bawełnę absorbującą dźwięk wewnątrz zewnętrznego pudełka.

C. Miedziane rury układu chłodniczego mają konstrukcję łukową i rury absorbujące wstrząsy, aby skutecznie zapobiec deformacji i wyciekowi rury chłodniczej przez wibracje sprężarki.

Ponieważ wnętrze jednostki wymaga wentylacji i rozpraszania ciepła, aby zmniejszyć przenoszenie hałasu w powietrzu,na wejściu i wyjściu powietrza są zainstalowane dźwiękoodciski z bawełny absorbującej dźwięk na bazie oleju w celu ograniczenia transmisji fal dźwiękowych w pomieszczeniach przez otwory wentylacyjne.

B. Węże amortyzujące i rurociągi kompresorowe o średnicy zacisków rur nylonowych mniejszej niż 10 mm przyjmują zakręty amortyzujące i zdalne mocowanie w celu uniknięcia rezonancji; jednostka amortyzująca:

C. W dolnej części jednostki chłodniczej zainstalowany jest specjalny amortyzator sprężynowy w celu zmniejszenia przenoszenia wibracji sprężarki przez solidną podstawę i podłoże.

D. Bawełna termoizolacyjna odgrywa podwójną rolę w izolacji i szczelności powietrza niemetalicznego złącza rozszerzającego maszyny (komora badawcza w przypadku uderzeń ciepłych i zimnych).Składa się z tkaniny ze szkłaDługość i szerokość są zgodne ze skórą zewnętrzną, z dobrą rozciągalnością i wytrzymałością na rozciąganie.

E. Redukcja hałasu i redukcja wibracji: tkanina włóknista i izolacja termiczna bawełniana mają funkcje absorpcji dźwięku i izolacji wibracji,które mogą skutecznie zmniejszać hałas i wibracje kotłów, wentylatorów i innych systemów.

Importowany zintegrowany fiński czujnik wilgotności elektronicznej wysokiej precyzji "Vaisala"

(bardziej stabilna wydajność, wysoka precyzja i silna funkcja bezobsługowa)

Zbieranie temperatury wykorzystuje wysokiej precyzji klasy A oporowe rezystory platynowe Pt100;

wilgotność: wysokoprzykromowy elektroniczny czujnik wilgotności (bardziej stabilna wydajność, wysoka precyzja i funkcja nie wymagająca utrzymania)

1Kontaktor AC: "ABB"

2- Przerywacz: "ABB"

3Relaj termiczny: "ABB"

4Małe przekaźniki: "Omron"

5Relat stanu stałego: Taiwan Shiyan

(1) Do 127 programów, bardzo długi czas działania

(2) 999 godzin na segment, maksymalnie 32 000 cykli

(3) Każde polecenie może być użyte 9999 razy.

Graficzna krzywa może być wyświetlana w czasie rzeczywistym podczas uruchamiania programu. Wyświetlana zawartość to: ustawienie temperatury (SV) rzeczywista (PV) wartość, cykl uruchamiania programu,funkcja wykonywania krzywej programu, czas pracy segmentu, czas liczby segmentu, czas pracy, czas pozostały, stan awarii i czas awarii, z funkcjami pomijania plików i trwania podczas wykonywania programu;

Wbudowany interfejs USB umożliwia pobieranie historycznych krzywych i danych historycznych - może zastąpić rejestrator i obsługiwać RS485, LAN (port sieciowy),GPRS (telefon komórkowy) i inne metody komunikacji (standardowy RS232 lub USB) ułatwiające zdalne monitorowanie i gromadzenie danychPo podłączeniu maszyny do urządzenia, urządzenie będzie w stanie wykonywać zdalne zarządzanie komunikacją pomiędzy centralnym urządzeniem sterowania a komputerem.działanie urządzenia i parametry takie jak temperatura i wilgotność mogą być stale monitorowane za pomocą komputera. (można podłączyć do sieci maksymalnie 32 urządzenia).

Funkcja USB: USB2.0, może rejestrować i pobierać dane z operacji testowych, wyposażony w napęd flash USB (zdolność 4G)

(1) Duża przestrzeń magazynowa, 3 miesiące danych można zapisać, gdy jest włączony 24 godziny na dobę

(2) Wielkość próbki wynosi 1M, która może zastąpić pamięć komputerową

Wbudowany interfejs USB umożliwia pobieranie historycznych krzywych i danych historycznych - może zastąpić rejestrator i obsługiwać RS485, LAN (port sieciowy),GPRS (telefon komórkowy) i inne metody komunikacji ułatwiające zdalne monitorowanie i gromadzenie danych.

Funkcja USB: USB2.0, może rejestrować i pobierać dane z operacji testowych, wyposażony w napęd flash USB (zdolność 4G)

A:≥ 2000 m;

B:≥ 1500 mm;

C:≥ 800 m;

D:≥ 800 mm;

E:≥ 500 mm
