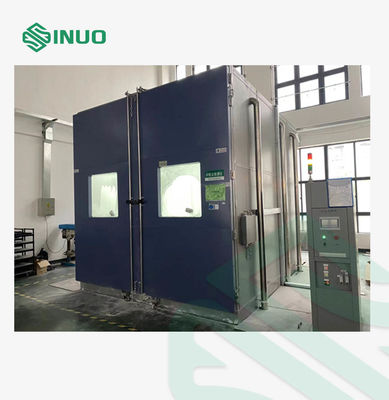

IEC60529 IP5/6X Wchodząca do gruntu komora badawcza z wbudowanym piaskiem i pyłem

Stacje ładowania, szafki elektryczne, szafki magazynowe energii

Zakres wielkości nie przekracza: W (260~2000) × D (200~1000) × H (1000~3000) mm

a) Na każdym z czterech narożników pracowni umieszczono lejek (w sumie 4 sztuky), w środku 2 leki (w sumie 6 leeków),a na górnej powierzchni lejka zainstalowany jest metalowy filtr pyłu.

b) Zestaw urządzeń obracających jest zaprojektowany między dolną częścią platformy załadunkowej a dolną płytą magazynu,a pył jest przemywany do lejek na czterech narożnikach przez szczoteczki pyłowe.

c) Na dnie lejka zainstalowany jest silny wentylator mieszanego przepływu, który wysyła pył do pomieszczenia roboczego przez kanał powietrza krążącego w celu osadzenia.

d) spełnienie wymogów badania pyłu IP5X i IP6X. Przepływ powietrza do pomieszczenia badawczego może sprawić, że pył będzie równomiernie zawieszony i rozprowadzany w komorze badawczej.Koncentracja pyłu dmuchawego wynosi 2~4 kg/m3 (regulowana). Przetestowany pył osadza się równomiernie i powoli na podłożu. Na próbce badawczej nie przekracza 2 m/s (regulowane).

a) Urządzenie jest wyposażone w otwory testowe o średnicy φ50 mm (po lewej i prawej stronie maszyny z średnicą 50 mm)

b) Otwór badawczy jest wyposażony w wtyczkę uszczelniającą i osłonę otworu ze stali nierdzewnej.

a) Na górze studia do obserwacji należy zainstalować oprawy oświetleniowe LED.

b) Przycisk przełącznika oświetleniowego jest zaprojektowany na panelu sterującym szafką sterującą.

c) Normalny czas użytkowania lampy oświetleniowej wynosi ≥ 1000 godzin.

a) Pompy próżniowe: jednostopniowa pompa próżniowa z obrotowymi płaszczami (2HP)

b) czujnik: wyposażony w elektroniczny czujnik ciśnienia różniczkowego,który może kontrolować ciśnienie różnicowe próbki za pomocą zaworu regulacyjnego ciśnienia w celu spełnienia odpowiednich wymagań badawczych.

c) System próżniowy składa się z pompy próżniowej, rurociągu próżniowego, próżniowego wskaźnika ciśnienia w kształcie litery U, przepływoomierza powietrza itp.Rury regulacyjne ciśnienia trójczęściowe i łącznikowe.

d) Rurociąg próżniowy: system rurociągów składa się z rur miedzianych, rur gumowych i zaworów regulacyjnych ciśnienia filtra powietrza.

e) Miernik ciśnienia w kształcie U: wyświetlacz ciśnienia różniczkowego.

f) Przepływomierz powietrza: Przepływomierz szklanych wirników mierzy szybkość ewakuacji (co najmniej 5 kanałów ciśnienia próżniowego)

a) W pracowni zaprojektowano system ogrzewania do odwilżania podczas badań.

b) Grzejnik wykorzystuje rury grzewcze z płetwy ze stali nierdzewnej, które są mocowane po lewej i prawej stronie pudełka, a powierzchnia jest chroniona perforowanymi płytami ze stali nierdzewnej.

c) Grzejnik jest napędzany przez przekaźnik stałego stanu i automatycznie regulowany przez PID w celu regulowania temperatury w pomieszczeniu roboczym.

d) Proces suszenia nie wpłynie na proces badania.

a) Konfiguracja niezależnej szafy sterującej do montażu elementów elektrycznych.

b) Szafka sterująca jest umieszczona w dogodnym miejscu do obsługi zgodnie z potrzebami użytkownika.

a) Wymagania środowiskowe: temperatura otoczenia: -5°C~40°C; wilgotność względna: ≤90%RH; ciśnienie atmosferyczne: 86kPa~106kPa

b) Wymagania dotyczące mocy: napięcie: 380 V prądu przemiennego (± 10%), drut trójfazowy + drut zabezpieczający do uziemienia, opór uziemienia ≤ 4Ω

Częstotliwość: 50 Hz±10%

c) Moc operacyjna: około 26 kW, z zastrzeżeniem ostatecznej konstrukcji

a) Przełącznik powietrza: przepływ prądu, przegrzanie i zwarcie.

b) System ogrzewania: ochrona przed wyciekiem, zwarciem i przeciążeniem itp.

c) Studio:

regulowana ochrona przed nadciśnieniem --- tryb ochrony przed nadciśnieniem 1

System sterujący ustawia alarm wyłączenia w przypadku nadciśnienia --- tryb ochrony przed nadciśnieniem 2

d) Całkowita sekwencja fazowa zasilania i ochrona przed stratami fazowymi

e) Ochrona przed wyciekiem

f) wyposażone w trójkolorowe światła z funkcją alarmu dźwiękowo-świetlnego i funkcją zamykania drzwi

g) W przypadku wdrożenia funkcji ochronnejPanel operacyjny wyświetla numer alarmu na wyświetlaczu LCD, aby poinformować użytkownika, jaki rodzaj awarii wystąpił i wyłączyć zasilanie głównego obwoduSprzęt można uruchomić dopiero po usunięciu usterki.

h) W układzie sterującym elektrycznym znajduje się urządzenie blokujące, a gdy wentylator cyrkulacyjny nie uruchamia się lub jest przeciążony, jednostka chłodnicza i system grzewczy nie mogą uruchomić się.Jednostka chłodnicza zostanie wyłączona, gdy jednostka jest pod bardzo wysokim ciśnieniem, bardzo niskiego ciśnienia lub przeciążenia, a nawilżacz nie może być uruchamiany w przypadku braku wody.

i) Funkcje pomocnicze: funkcja sygnału czasu, funkcja wykrywania odłączania wejścia, funkcja ochrony przed przerwą zasilania, funkcja alarmu temperatury górnej i dolnej oraz funkcja alarmu wilgotności,funkcja automatycznego działania układu chłodniczego, funkcja samodiagnozy, funkcja wykrywania odcięcia wody, funkcja wyświetlania alarmu, funkcja czasowania (automatyczne uruchomienie, automatyczne zatrzymanie), funkcja działania zapasowego, funkcja pomocy
