| Nazwa marki: | Sinuo |
| Numer modelu: | SN886 |
| MOQ: | 1 |
| Cena £: | Customized |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 1 komplet/miesiąc |
Komora testowa do środowiskowa IEC 60068 Komory wilgotnościowo-temperaturowe
Spełniane normy i klauzule
IEC60068-2-1:2007 „Badania środowiskowe – Część 2-1: Testy – Test A: Zimno, IDT”
IEC60068-2-2:2007 „Badania środowiskowe – Część 2-1: Testy – Test B – Suche ciepło, IDT”
IEC60068-2-30:2005 „Badania środowiskowe – Część 2-30: Testy – Test Db: Wilgotne ciepło, cykliczne (cykl 12h+12h), IDT”
IEC60068-2-78:2012 „Badania środowiskowe – Część 2-78: Testy – Kabina testowa: Wilgotne ciepło, stan ustalony, IDT”
Przegląd sprzętu

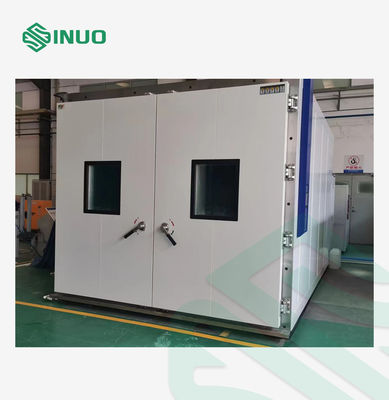

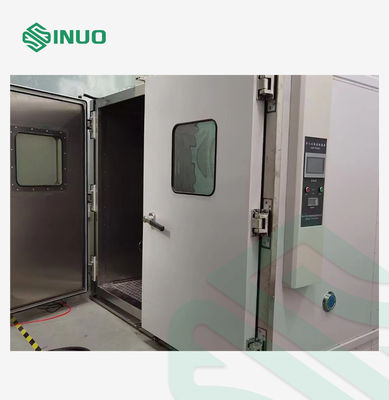

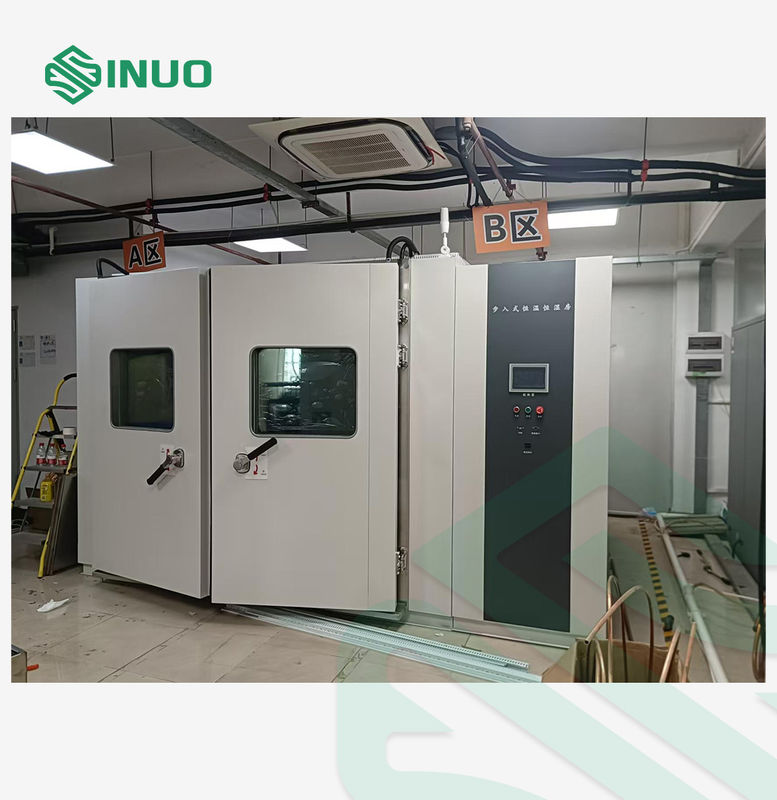

Pomieszczenie testowe o stałej temperaturze i wilgotności, do którego można wejść, nadaje się do testowania wydajności bezpieczeństwa, testowania niezawodności, testowania przesiewowego produktów itp. podzespołów elektronicznych. Jednocześnie, dzięki tym testom, niezawodność produktu jest poprawiana, a kontrola jakości produktu jest przeprowadzana.
Pomieszczenie testowe o stałej temperaturze i wilgotności jest niezbędnym sprzętem testowym w lotnictwie, motoryzacji, sprzęcie AGD, badaniach naukowych itp. Zakres próbek: elektryczny, elektroniczny, półprzewodnikowy, komunikacyjny, optoelektroniczny, urządzenia elektryczne, samochodowe urządzenia elektryczne, materiały i inne produkty. Sprzęt ten jest używany do oceny i określania parametrów, wydajności i adaptacyjności powyższych próbek po testach wysokiej i niskiej temperatury i wilgotności przy szybkich zmianach temperatury otoczenia.
Nadaje się do szkół, fabryk, przemysłu zbrojeniowego, jednostek badawczo-rozwojowych i innych.
| Objętość i rozmiar | |||||
| Efektywna głośność | 8m3 | 12 minut3 | 48 metrów3 | 60 metrów3 | Dostosowane |
|
Wymiary wewnętrzne pudełka |
Szerokość: 2000 mm Wysokość: 2000 mm Średnica: 2000 mm |
Szerokość: 2000 mm Wysokość: 2000 mm Średnica: 3000 mm |
Szerokość: 4000 mm Wysokość: 3000 mm Średnica: 4000 mm |
Szerokość: 5000 mm Wysokość: 3000 mm Średnica: 4000 mm |
Można dostosować wszystkie wymagane wymiary |
|
Wymiary zewnętrzne Ok. |
Szerokość: 3000 mm Wysokość: 2530 mm Średnica: 2630 mm |
Szerokość: 2560 mm Wysokość: 2950 mm Średnica: 4000 mm |
Szerokość: 4700 mm Wysokość: 3200 mm Średnica: 5000 mm |
Szerokość: 5700 mm Wysokość: 3200 mm Średnica: 5000 mm |
Z zastrzeżeniem rzeczywistego projektu |
Parametry techniczne
| Wydajność | (temperatura otoczenia -5℃~+28℃, stan bez obciążenia) | |
| Zakres temperatury |
-40℃~+120℃ lub można dostosować (Najwyższa temperatura testu: 80℃, 100℃, 120℃, 150℃; najniższa temperatura testu temperatura: -60℃, -40℃, -20℃, 0℃ są opcjonalne) |
|
| Szybkość nagrzewania | -40℃~+120℃ około 2～3℃/min (bez obciążenia, średnio) | |
| Tempo schładzania | +120℃~-40℃ około 0,7～1℃/min (bez obciążenia, średnio) | |
| Dokładność rozdzielczości | 0,01℃ |
Dane mierzone bez obciążenia |
| Wahania temperatury | ±0,5℃ | |
| Odchylenie temperatury | ±2,0℃ | |
| Zakres wilgotności | 20%～98% wilgotności względnej | |
| Odchylenie wilgotności |
Poniżej 75% RH: ≤±5,0% RH Powyżej 75% RH: ≤+2/-3% RH |
|
| Wahania wilgotności | ≤±2,0% wilgotności względnej | |
| Schemat zakresu możliwości sterowania temperaturą i wilgotnością | |
|
| Zasilacz | AC3￠5W 380V 50/60Hz (R, STN trójfazowy pięciożyłowy plus przewód uziemiający) (wahania napięcia ≤ ±10%) | |
| Moc | Całkowita moc urządzenia wynosi około 25 kW | |
| Hałas | Poziom hałasu mierzony zgodnie z normą GB/T14623-2008 wynosi ≤75 dB (urządzenie wykrywające hałas jest mierzone w odległości 1 m od drzwi urządzenia). | |
| Normy |
IEC60068-2-1:2007 „Badania środowiskowe – Część 2-1: Testy – Test A: Zimno, IDT” IEC60068-2-2:2007 „Badania środowiskowe – Część 2-1: Testy – Test B – Suche ciepło, IDT” IEC60068-2-78:2012 „Badania środowiskowe – Część 2-78: Testy – Kabina testowa: Wilgotne ciepło, stan ustalony, IDT” IEC60068-2-30:2005 „Badania środowiskowe – Część 2-30: Testy – Test Db: Wilgotne ciepło, cykliczne (cykl 12h+12h), IDT” |
|
| Projekt energooszczędny | W systemie sterowania zastosowano PLC (Programmable Logic Controller). Warunki pracy lodówki są automatycznie dostosowywane do warunków testowych. System chłodniczy może regulować moc w zależności od wielkości ładunku. Posiada również technologię regulacji energii sprężarki. Może osiągnąć doskonałe efekty oszczędzania energii. | |
| Metoda chłodzenia | Sprzęt wykorzystuje chłodzenie wodne | |
| Materiały konstrukcyjne | ||
| Instalacja całościowa | Magazyn jest montowany i instalowany za pomocą zamków mocujących na miejscu i ma piękny wygląd. Przegroda między pomieszczeniem wewnętrznym a powłoką zewnętrzną jest wypełniona pianką poliuretanową i wzmocnionymi płytami stalowymi. Może jednocześnie pełnić rolę zatrzymywania ciepła i wzmacniać wytrzymałość pomieszczeń wewnętrznych i zewnętrznych. Konstrukcja jest solidna, a montaż jest wygodny i szybki, z krótkim okresem budowy. | |
| Materiał zewnętrznego pudełka | Natrysk płyty A3: 1,0 mm | |
| Materiał wnętrza pudełka |

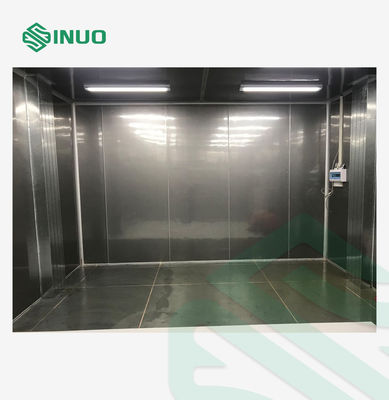

Komora wewnętrzna wykonana jest ze stali nierdzewnej matowej SUS#304 Grubość: 1,0 mm |
|
| Materiał izolacyjny | 100 mm twarda pianka poliuretanowa i wełna szklana są ognioodporne i ognioodporne, spełniają wymagania środowiskowe. Warstwa pośrednia między komorą wewnętrzną a powłoką zewnętrzną jest wypełniona poliuretanem, który może jednocześnie pełnić rolę zatrzymywania ciepła i wzmacniać wytrzymałość komory wewnętrznej i zewnętrznej. Konstrukcja jest solidna, a montaż jest wygodny i szybki, z krótkim okresem budowy. | |
| Deska pionowa i deska górna | Wykonany z matowej stali nierdzewnej SUS#304 (grubość 1,0 mm) | |
| Materiał dolny | Wykonane z tłoczonej stali nierdzewnej SUS#304, materiał antypoślizgowy | |
| Drzwi skrzynki | Zewnętrzna część drzwi wykonana jest z walcowanej na zimno blachy stalowej z cięciem CNC, składaniem i wypalaniem farby (grubość 1,2 mm). Wnętrze wzmocnione jest kwadratowymi rurami, aby zapewnić długotrwałe użytkowanie bez odkształceń i wycieków powietrza. Drzwi pojedyncze na zawiasach. Aby zapobiec kondensacji lub szronowi na krawędzi ościeżnicy i drzwi podczas testów w niskiej temperaturze, ościeżnica i krawędź drzwi są wyposażone w elektryczne urządzenia odmrażające. | |
| Spód | Dolny rowek odpływowy ma 60 mm szerokości i 30 mm głębokości. Jest zagłębiony wokół dna. W komorze testowej o wysokiej temperaturze i wysokiej wilgotności znajdują się 2 odpływy podłogowe ze stali nierdzewnej do odprowadzania wody kondensacyjnej. | |
| Płyta dolna pudełka |
(a) Obciążenie równomierne: 500 kg/m2; (b) Nośność dolnej płyty jest gwarantowana przez poziomy kanał stalowy. Pomieszczenie testowe jest zainstalowane na płaszczyźnie, a dolna płyta pomieszczenia testowego jest zainstalowana z nośnymi drewnianymi kwadratami. Na dolnej płycie ze stali nierdzewnej zainstalowano 3-milimetrową antypoślizgową płytę aluminiową. Zapewnia to równomierne rozłożenie siły na całej dolnej płycie. |
|
| Okno obserwacyjne | Rozmiar okna obserwacyjnego: szerokość 400*wysokość 600mm. Drzwi są wyposażone w duże, odporne na parę, 3-warstwowe, próżniowe szklane okno obserwacyjne. Podczas żadnego testu na powierzchni nie ma szronu ani kondensacji. | |
| Urządzenie oświetleniowe | W komorze testowej zamontowano dwie lampy oświetleniowe, które są odporne na wybuch i wilgoć. | |
| Otwór testowy | Korpus maszyny jest wyposażony w jeden otwór Φ100mm, jedną miękką wtyczkę i jedną pokrywę otworu. Może być używany do podłączenia zewnętrznej linii zasilania testowego lub linii sygnałowej. | |
| Foka | Uszczelka drzwi komory testowej wykonana jest z pasków gumy silikonowej, które są odporne na wysokie i niskie temperatury, nie starzeją się i mają dobre właściwości uszczelniające. | |
| Okno równowagi ciśnienia | Okno równoważące ciśnienie służy do równoważenia ciśnienia wewnątrz i na zewnątrz magazynu. Podczas ogrzewania zapobiega zbyt wysokiemu ciśnieniu wewnętrznemu i wywieraniu zbyt dużej siły na zewnątrz na drzwi. Podczas chłodzenia zapobiega zasysaniu drzwi do środka i uniemożliwianiu ich otwarcia. Zazwyczaj jest zamknięte i automatycznie otwiera się, gdy różnica ciśnień jest duża. | |
| Czujnik temperatury | Importowany platynowy czujnik temperatury PT100 o wysokiej dokładności | |
| Czujnik wilgotności | Czujnik wilgotności o wysokiej czułości, dużej dokładności i długiej żywotności | |
Konfiguracja komory
| 1.1 Układ dopływu powietrza | ||
| 1.1.1 Schemat przepływu powietrza |
Wylot powietrza wykorzystuje tryb cyrkulacji powietrza z górnym wylotem powietrza i dolnym powrotem powietrza. |
|
| 1.1.2 Charakterystyka dopływu powietrza | Powietrze jest transportowane przez koło wentylatora odśrodkowego. Żaluzje wylotowe powietrza regulują kierunek wiatru, aby zapewnić pełną jednolitość wewnątrz skrzynki. | |
| 1.1.3 Silnik cyrkulacyjny | Przyjęcie silnika asynchronicznego 380 V | |
| 1.1.4 Młyn wiatrowy | Wielołopatkowy wentylator cyrkulacyjny odśrodkowy, łopatki ze stopu aluminium odporne na wysokie i niskie temperatury | |
| 1.2 Układ chłodniczy | Uwaga | |
| 1.2.1 Metoda chłodzenia | Mechaniczna kompresja pary kaskadowej binarnej | |
| 1.2.2 Kompresor | Kompresor tłokowy półhermetyczny GEA BOCK lub sprężarka spiralna Emerson | |
| 1.2.3 Czynnik chłodniczy | Bezfluorowy, przyjazny dla środowiska HFC R404a+R23 | |
| 1.2.4 Skraplacz | Chłodzony cieczą, wysokowydajny typ rurowo-płaszczowy | |
| 1.2.5 Parownik | Wysokowydajny, wielostopniowy parownik żebrowy ze stopu aluminium (typ żeber pogrubionych) | |
| 1.2.6 Inne akcesoria | Wszystkie są produktami wysokiej jakości, pochodzącymi od międzynarodowych marek pierwszej linii (zdjęcie po prawej: filtr suchy) | |
| 1.2.7 Osuszanie | Chłodzenie i osuszanie za pomocą układu chłodniczego (powietrze w obudowie przepływa przez parownik poniżej temperatury punktu rosy, a wilgoć wytrąca się) | |
| 1.3 System ogrzewania i nawilżania | |
| 1.3.1 Rura grzewcza | Ogrzewanie elektryczne, wysokiej jakości drut grzejny ze stopu niklowo-chromowego, regulator szerokości impulsu PID SSR automatycznie reguluje moc grzania. |
| 1.3.2 Metoda kontroli | Sygnał wyjściowy sterownika służy do uzyskania precyzyjnej kontroli przełącznika bezkontaktowego za pomocą przekaźnika półprzewodnikowego SSR |
| 1.3.3 Rurka nawilżająca | Ogrzewanie elektryczne typu kotłowego. Wysokiej jakości drut grzewczy ze stopu niklu i chromu plus pancerz SUS304. Sterowanie szerokością impulsu PID SSR automatycznie reguluje moc grzewczą. Po nawilżeniu do komory testowej wlewa się parę. |
| 1.3.4 Metoda kontroli | Sygnał wyjściowy sterownika służy do realizacji precyzyjnego sterowania przełącznikiem bezkontaktowym za pomocą przekaźnika półprzewodnikowego SSR |
| 1.4 Układ sterowania i obwód sterowania | Uwaga | |
| 1.4.1 Kontroler | Przyjęcie programowalnego, kolorowego ekranu dotykowego z funkcją zimnego balansu, kontrolera temperatury i wilgotności. 7-calowy, chiński i angielski, prawdziwy kolorowy ekran dotykowy. Interfejs człowiek-maszyna (styl dialogu na ekranie). Sterowanie komputerowe. Rejestracja krzywej USB. Urządzenie do przechowywania danych. | |
| 1.4.2 Funkcja wyświetlania ekranu |
|
|
| 1.4.3 Rozdzielczość sterowania | Temperatura 0,01℃; wilgotność 0,1%; czas 1 min | |
| 1.4.4 Zakres ustawień |
Warunki temperaturowe: -40℃~100℃; Dostosować do zakresu temperatur pracy urządzenia (górna granica +5℃, dolna granica -5℃); |
|
| 1.4.5 Tryb pracy | Operacja programu, operacja wartości stałej | |
| 1.4.6 Pojemność programu |
Ustawienie stałej wartości czasu pracy może osiągnąć 9999h59m (ustawienie 0 oznacza ciągłą pracę bez ograniczeń czasowych); Użyteczna pojemność programu: maksymalnie 120 grup; Pojemność pamięci użytkowej: 120 kroków na grupę; Powtarzalne polecenia: każde polecenie można wykonać maksymalnie 999 razy. |
|
| 1.4.7 Metoda ustawiania | Tryb dialogu człowiek-komputer, wykorzystujący dotykowe wprowadzanie danych i sterowanie | |
| 1.4.8 Interfejs komunikacyjny |
Można podłączyć do komputera w celu wyświetlania krzywych i zbierania danych; Można używać jako systemu monitorowania i zdalnego sterowania; Można go używać do jednoczesnego sterowania wieloma maszynami; Urządzenia komunikacyjne RS-232, RS-485 i USB. |
|
| 1.4.9 Karta pamięci USB | Można podłączyć dysk flash USB, aby pobrać historyczne krzywe i dane; dysk ten można wymieniać podczas pracy. | |
| 1.4.10 Metoda rejestrowania danych | Posiada pamięć RAM chronioną baterią. Może zapisywać wartości ustawione przez urządzenie, wartości próbkowania i czas próbkowania. Cykl rejestrowania krzywych można ustawić na 30~60 sekund. Maksymalny czas pamięci to 90 dni historycznych krzywych i danych historycznych (podczas próbkowania). | |
| 1.4.11 Funkcja pamięci wyłączania zasilania | Tryb odzyskiwania po awarii zasilania można ustawić jako: gorący start/zimny start/zatrzymanie. | |
| 1.4.12 Funkcja zaplanowanego włączania | Czas uruchamiania można ustawić dowolnie. Po włączeniu zasilania i upływie czasu maszyna uruchomi się automatycznie. | |
| 1.4.13 Środowisko użytkowania oprogramowania | System operacyjny Windows2000 (język chiński uproszczony) lub WindowsXP (język chiński uproszczony) | |
| 1.4.14 Połączenie sieciowe (opcjonalnie) | Można go podłączyć do Ethernetu za pomocą profesjonalnego oprogramowania. Można go zdalnie kontrolować i zdalnie wspomagać za pośrednictwem sieci. Może również zbierać dane testowe za pośrednictwem sieci. Może kontrolować wiele jednostek jednocześnie. | |
| 1.4.15 Funkcja aplikacji mobilnej (konieczna komunikacja przed złożeniem zamówienia) | Urządzenie można obsługiwać, ustawiać jego parametry i monitorować za pomocą aplikacji na telefonie komórkowym. | |
| 1.4.16 Główne elementy układu sterowania | Główne komponenty obwodu sterowania są markami wysokiej jakości. Aby uzyskać szczegółową listę, zobacz główną tabelę materiałów | |
| 1.4.17 Schemat odniesienia układu obwodu | |
Zgodnie z krajowym standardem schematu obwodów, każda linia jest standaryzowana i posiada swój numer. |
Funkcja ochronna
| 1.5 Funkcja ochronna | Uwaga |
|
1.5.1 Wyposażony w wyłącznik zabezpieczający przed zwarciem bez bezpiecznika 1.5.2 Zabezpieczenie przed przeciążeniem i przegrzaniem sprężarki 1.5.3 Urządzenie zabezpieczające przed przetężeniem/podnapięciem w systemie 1.5.4 Wyświetlacz błędów autodiagnostyki sterownika 1.5.5 Zabezpieczenie przed zbyt niskim ciśnieniem wody chłodzącej 1.5.6 Zabezpieczenie zasilania przed niedostateczną fazą, upływami i zwarciami 1.5.7 Zabezpieczenie przed zwarciem obciążenia 1.5.8 Zacisk uziemienia bezpieczeństwa 1.5.9 Zabezpieczenie przed przegrzaniem lub przeciążeniem silnika wentylatora 1.5.10 Urządzenie do wyrównywania ciśnienia wewnątrz i na zewnątrz skrzynki |
|
Szczegóły Wprowadzenie
| 1.6 Inne komponenty |
| 1.6.1 Instrukcja instalacji, konserwacji i obsługi wyposażenia standardowego |
| 1.7 Warunki użytkowania |
|
1.7.1 Temperatura otoczenia: -5℃~+28℃; 1.7.2 Wilgotność względna: ≤85%RH; 1.7.3 Ciśnienie atmosferyczne: 80kPa~106kPa 1.7.4 Brak silnych wibracji wokół 1.7.5. Zasilanie urządzenia: (należy pamiętać, że zasilacz testowy nie jest dołączony) 1.7.5.1 Podłącz do zasilania 380VAC (±10%), linia trójfazowa + przewód ochronny uziemiający, rezystancja uziemienia ≤4Ω; 1.7.5.2 Maksymalna moc efektywna: 25 kW 1.7.6 Częstotliwość: 50±0,5 Hz |
Schemat struktury
| 1.8 Schemat struktury sprzętu (tylko w celach informacyjnych) |
|
1. Pojedyncze drzwi; 2. Pracownia; 3. Pomieszczenie klimatyzacji cieplnej i wilgotnościowej; 4. Nawilżacz; 5. Parownik; 6. Nagrzewnica; 7. Wentylator; 8. Agregat chłodniczy; 9. Wieża chłodnicza. |
Lista głównych akcesoriów
| 1.9 Lista głównych materiałów | |||
| Nazwa | Marka | Model | Pochodzenie |
| Struktura | |||
| Nadwozie skrzyniowe | Dostosowywanie | Zarząd Izby | Chiny |
| Wewnętrze pudło | Stal nierdzewna 304 | Chiny | |
| Silnik cyrkulacyjny | Tajwan Yizheng | Chiny | |
| Chłodzenie | |||
| Kompresor | BOCK lub Emerson | Kompresor półhermetyczny lub spiralny | Niemcy lub Stany Zjednoczone |
| Skraplacz | Tajwan | ||
| Parownik | Zhongli | Tajwan | |
| Wyłącznik ciśnieniowy | Zhongli | HNS | Dania |
| Suszarka | Danfoss | DML | Dania |
| Zawór elektromagnetyczny | Danfoss | VBB501 | Niemcy |
| Chłodnictwo i materiały eksploatacyjne | WYPADNIĘCIE | R404A+R23 | Stany Zjednoczone |
| Kontrola | |||
| Kontroler | TATUAŻ | MNT-600 | Chiny |
| Czujnik | ŻEGLARSTWO | PT100 | Chiny |
| Przycisk zasilania | CHINT | Typ zabezpieczenia przed wyciekiem | Chiny |
| Stycznik | Schneider | LC1E1810M5 | Francja |
| Podgrzewacz | Dostosowane | Stop niklowo-chromowy | Chiny |
| Przekaźnik termiczny | Schneider | LRE12N | Francja |
| Zabezpieczenie przed odwróceniem fazy | Schneider | Francja | |
| Zabezpieczenie przed przegrzaniem | Tęcza | 5~300° | KOREA |
| Przekaźnik półprzewodnikowy | Yangming | SSR | TAJWAN |
| Przekaźnik | Schneider | 2P,4P | Francja |
| Kabel | Czengtiantai | Chiny | |
