Nazwa marki:	Sinuo
Numer modelu:	SN4415
MOQ:	1
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	10 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Pojemność zbiornika na wodę:

≤80L

Zakres kąta natrysku:

±45°

Rozmiar otworu:

Ø0,5mm

Sferyczna średnica:

Sф75,5

Dokładność przepływu:

±0,5 l/min

Prędkość podnoszenia:

0-150 mm/S

Zakres przepływów:

12,5 l/min (każdy)

Zakres podnoszenia:

400mm-2700mm

Szczegóły pakowania:

Pakowanie eksportowe

Możliwość Supply:

10 zestawów miesięcznie

Podkreślić:

Sprzęt do badań opryskowych IPX3

IEC60529 Spray Test Equipment

Opis produktu

IEC60529 Spray test equipment for charging station and large products IPX3/4 Spray test equipment for charging station and large products IEC60529 Spray test equipment for charging station and large products Spray test equipment for charging station and large products Spray test equipment for charging station and large products IEC60529 Spray test equipment for charging station and large products Spray test equipment for charging station and large products Spray test equipment for charging station and large products Spray test equipment for charging station and large products

Zgodne z normami i klauzulami

Zgodne z normą IEC60529:2001, itp.

Przegląd produktu

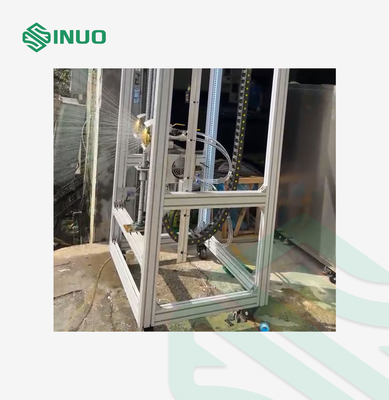

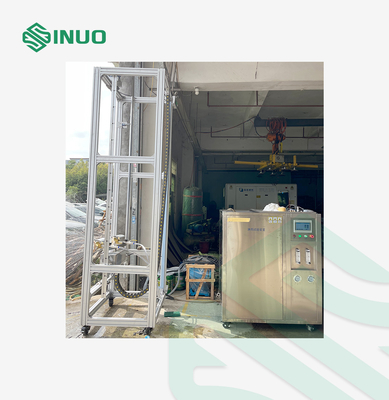

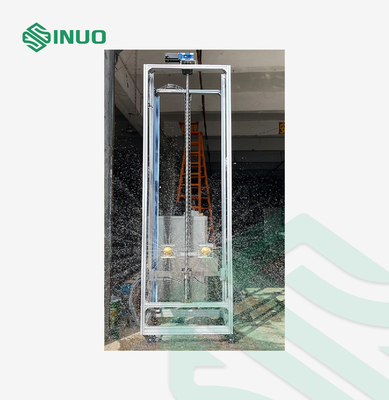

Produkt badany umieszczany jest na zewnętrznej otwartej przestrzeni w celu przeprowadzenia badań spryskowych na poziomie IPX3-4; badania IPX3 lub IPX4 mogą być wybrane w zależności od rzeczywistej sytuacji produktu.Sprzęt jest podzielony na ogólną kombinację (kontrola, zbiornik wody, pompa wody i konstrukcja podnosząca), wszystkie zmontowane na urządzeniach ruchomych, rury wodne i przewody zasilania będą ciągnięte za urządzenie ruchomym podczas badania.Podręcznik mobilny jest wyposażony w dwa głowice spryskiwaczy, a każda głowica spryskiwacza jest wyposażona w sterownik zaworu. Odległość między dyszą a próbką jest ręcznie przesuwana, a półka spryskiwacza jest ręcznie przesuwana do przodu.Ramka spray może poruszać się w górę i w dół, a wysokość ruchomej odległości w górę i w dół wynosi 400-3000 mm (maksymalna wysokość rozpylania wynosi 2700 mm).Prędkość przepływu spryskiwacza wody jest regulowana przez zawór (regulacja ręczna) i wyświetlana przez przepływomierz elektromagnetycznyPodczas badania (czas badania, prędkość biegu w górę i w dół, prędkość biegu w górę i w dół, kąt rozpylania) można ustawić na ekranie dotykowym.

Parametry techniczne

Zastosowanie	Przystosowane do badań IPX3/IPX4 dużych produktów;
Otwór	Ø0,5 mm
Liczba otworów	121 sztuk ((Istnieje jeden środkowy otwór, wewnętrzne dwa koła 24 sztuk otworów mają włączony kąt 30°, a cztery zewnętrzne koła 96 sztuk otworów mają włączony kąt 15°.)
Średnica kulista dyszy	Sf75.5
Struktura	Przyjmując zdalną strukturę baffle, baffle jest instalowany podczas badań IPX3 i usuwany podczas badań IPX4; Jest to baffle z aluminium, przeciwwagę ze stali nierdzewnej.
Czas badania	Nie mniej niż 3 minuty (1min/m2), użytkownik może ustawić czas (kontrola układu sterującego).
Ciśnienie wody	150kpa, użytkownik może ustawić ciśnienie (kontrolowane przez układ sterowania).

Wymiary półki rozpylającej	900mm800mm3000mm
Zakres podnoszenia	400 mm-2700 mm (może być ustawione)
Prędkość podnoszenia	0-150mm/S (może być ustawione)
Zakres kąta rozpylania	± 45° (może być ustawione).
Zakres stosowania	Przystosowane do spryskiwania wody przez dysze IPX3, IPX4 i automatycznego sterowania całym sprzętem wodoodpornym;
Metoda dostarczania wody	Woda z stałym przepływem
Pojemność zbiornika wody	≤ 80L
Temperatura wody badanej	Temperatura w pomieszczeniu
Przepływ
proces kontroli dostaw wody	Zawór jest regulowany ręcznie, przepływomierz odczytuje przepływ, a przepływ jest wyświetlany na ekranie dotykowym.
Zakres przepływów	12.5 l/min (każde)
Dokładność przepływu	± 0,5 l/min
Przepływomierz	przepływomierz elektromagnetyczny XYDL-DN15;
Pompa wodna	pompy odśrodkowe ze stali nierdzewnej;

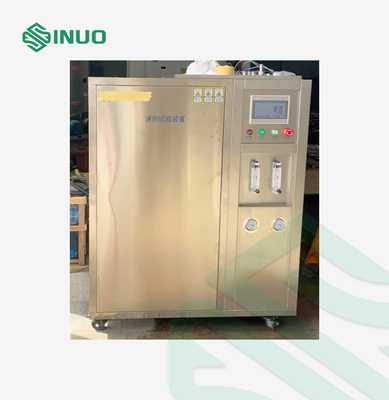

Kabina sterująca
Wykrywanie przepływu	Elektromagnetyczny przepływometer, sygnał zwrotny przepływu.
Ustawienie przepływu	Ręczna regulacja
Kontroler	Delta PLC
Ekran dotykowy	Delta
Funkcja sterowania	Stały przepływ wody, kontrolę czasu badania, kontrolę prędkości jazdy w górę i w dół, kontrolę odległości jazdy w górę i w dół, kontrolę kąta rozpylania.
Funkcja ochrony	Ochrona przed wyciekiem, ochrona przed przeciążeniem, ochrona przed zwarciem.
Komponenty elektryczne	Korzystanie z znanych marek (Schneider, Izumi, Omron) itp.
Pracownik branżowy	Zgodność z normami krajowymi, rozmieszczenie paneli elektrycznych jest rozsądne, okablowanie jest mocne, a oznakowania są jasne.
