System badań wodoszczelności stacji ładowania IEC 60529 IPX5

System badań wodoszczelności stacji ładowania IEC 60529 IPX5

Nazwa marki:	Sinuo
Numer modelu:	SN448-E4
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1 komplet/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Odległość natrysku:

2,5 do 3 metrów

Czas testowania:

1 s do 9999 h, 59 min i 59 s

Ciśnienie wody:

30 ~ 150 kPa

Przepływ rozpylania wody:

120,5±0,625 ((L/min)

Materiał zbiornika wody:

stal nierdzewna sus304

Rozmiar zbiornika na wodę:

1000×3000×1000mm (szer.*gł.*wys.)

Specyfikacje próbek klienta:

3*2,5*3 m (dł.* szer.* wys.)

Istniejąca wielkość pokoju:

6*8 m (dł.* szer.)

Szczegóły pakowania:

pozostałe

Możliwość Supply:

1 komplet/miesiąc

Podkreślić:

IPX5 IPX6 Testing Spray Test System

IEC 60529 Testing Spray Test System

System badań wodoodporności z użyciem oprysku

Opis produktu

System badań wodoszczelności stacji ładowania IEC 60529 IPX5

Zgodne z normami i klauzulami

Zgodne z normą IEC 60529:2013, ISO20653:2006, IEC60068-2-18:2000, itp.

Przegląd wyposażenia

Wyposażenie składa się głównie z basenu zbierania wody, zbiornika wody, systemu uzupełniania wody, systemu kanalizacji, systemu opryskiwania, systemu sterowania elektrycznego i systemu pomp.

Urządzenie zajmuje powierzchnię podłogową 6,5 m (długość) × 6,5 m (szerokość) × 3 m (wysokość), z otworem drzwi o rozmiarach 2000 mm × 2800 mm, wyposażone w ręczne podwójne drzwi wykonane ze szkła hartowanego.Prosimy o podanie planu układu strony przez użytkownika. (W celu uzyskania szczegółowych informacji, patrz plan placu budowy.)

Stosowanie: stosowane do przeprowadzania badań wodoodporności IPX5 na systemach ESS zewnętrznych, system automatycznego opryskiwania jest stosowany na przedniej, tylnej, lewej, prawej i górnej powierzchni zewnętrznego systemu ESS.

Parametry techniczne

Ciśnienie rozpylania wody	30-150 kPa
Wewnętrzna średnica otworu rozpylającego	φ6,3 mm ((IPX5),Ф12,5 mm (IPX6)
Prędkość ruchu	Prędkość ruchu ramy podtrzymującej jest regulowana.
Istniejący rozmiar pomieszczenia na stronie użytkownika	68m ((LW)
Specyfikacje próby klienta	32,53m ((LWH)
Wstępnie ustawiony czas badania	Można regulować od 1s do 9999h, 59 min i 59s.
Powierzchnia badana	Pięć powierzchni zewnętrznego systemu ESS, z wyłączeniem dna.
Wymogi dotyczące zakresu pokrycia opryskiem	System automatycznego opryskiwania musi pokryć przednią, tylną, lewą, prawą i górną powierzchnię.
Metoda rozpylania	Cały proces badań obejmuje w pełni automatyczne opryskiwanie, a trasa ruchu układu opryskowania nie zakłóca badania przedmiotu. Procedura badawcza spełnia wymagania dotyczące poziomu ochrony IPX5 określone w IEC 60529:2013.
Czas badania	Można regulować od 1s do 9999h, 59 min i 59s.

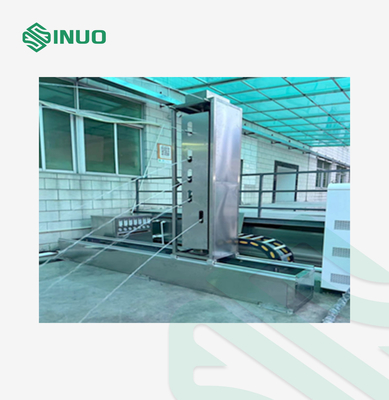

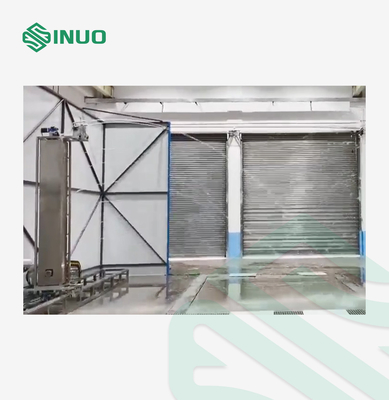

Ramy do opryskiwania z ruchem bocznym
Główne parametry bocznego przenośnego stojaka do oprysków	Ramy wykonane są z aluminium 40403mm
	Płytka uszczelniająca jest wykonana z 1,2 mm stali nierdzewnej 304 # płyty
	Urządzenie przenośne IPX5: zestaw serwomotorów podłączony do stojaku do przesyłu
	Urządzenie rozpylające przenośnika swingowego: regulowany ekscentryczny mechanizm swingowania koła (układ swingowania osiąga się poprzez regulację odległości ekscentrycznej)
	Uderzenie ramy rozpylania: wyposażone w mechanizm serwomocyny, ruchomy uderzenie wynosi 3 m.
Silnik swingowy	Silnik serwo i reduktor
Silnik ruchomy	Silnik serwo i reduktor
Zestaw	Pozostałe narzędzia
Zestaw	Wyroby z stali nierdzewnej

Szczegóły

System badań wodoszczelności stacji ładowania IEC 60529 IPX5 1
