Maszyna do testowania wibracji o wysokiej częstotliwości do testowania baterii o maksymalnej sile 5000 kg

Maszyna do testowania wibracji o wysokiej częstotliwości do testowania baterii o maksymalnej sile 5000 kg

Nazwa marki:	Sinuo
Numer modelu:	SN553-EV250H80VT80VCS-2
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	5 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

siła sinusoidalna:

Szczyt 5000 kg (49 KN)

Losowa siła:

Szczyt 5000 kg (49 KN)

Siła szoku:

Szczyt 10000 kg (98 KN)

Zakres częstotliwości:

1 ~ 2700 Hz

Maksymalne przemieszczenie:

51 mm p-p

Maksymalna prędkość:

2,0 m/s

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

5 zestawów/miesiąc

Podkreślić:

Komora badawcza baterii zabezpieczona przed wybuchem

Komora badawcza baterii rozładowawczej

Komora badawcza akumulatora ładowania

Opis produktu

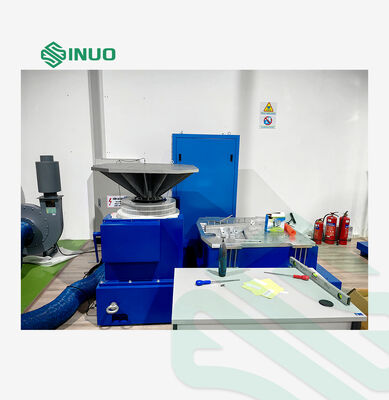

Maszyna do testowania wibracji o wysokiej częstotliwości do testowania baterii

Zastosowanie produktu

Testy wibracyjne oceniają, w jaki sposób komponenty i urządzenia działają w rzeczywistych warunkach środowiskowych, poddając je kontrolowanemu podnieceniu lub wstrząsowi.Badania te są niezbędne w wielu sektorach przemysłowych, w tym płyt obwodowych, samoloty, statki, rakiety, pociski, samochody i urządzenia gospodarstwa domowego.

Sinuo zapewnia kompleksowe rozwiązania do podniecania i testowania, zapewniając zgodność jakości produktów z krajowymi i międzynarodowymi standardami, takimi jak GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC i ASTM.

Specyfikacje techniczne

A11S24 Generator pobudzenia elektromagnetycznego

Maksymalna siła pobudzenia sinusobowego	5000Kg.f szczyt (49KN)
Maksymalna przypadkowa siła pobudzenia	5000Kg.f r.ms (49KN)
Maksymalna siła pobudzenia w wyniku uderzenia	10000Kg.f szczyt (98KN)
Zakres częstotliwości	1-2700 Hz
Maksymalne przesunięcie	51 mm p-p
Maksymalna prędkość	20,0 m/s
Maksymalne przyspieszenie	100G (980 m/s2)
Częstotliwość rezonansowa pierwszego rzędu	2500 Hz ± 5%
Ładunek użyteczny	1000 kg
Częstotliwość izolacji drgań	20,5 Hz
Średnica przesuwanej cewki	Φ440 mm
Masę cewki ruchomego	50 kg
Wyciek strumienia	< 1 mST (10 gauss)
Dopuszczalny moment ekscentryczny	> 500 N.m
Wielkość sprzętu	1600 mm × 1180 mm × 1280 mm (z wyłączeniem pionowej platformy rozszerzającej)
Masa sprzętu	4800 kg

LA50K cyfrowy wzmacniacz mocy przełącznikowej

Moc wyjściowa	50 KVA
Napięcie wyjściowe	110 Vrms
Prąd wyjściowy	550 Rzemion
Wydajność konwersji	>90%
SNR	≥ 65 dB
Rozmiar wzmacniacza	910 mm × 620 mm × 2000 mm

System ochrony serwo

Kompleksowe elementy zabezpieczające, w tym: temperatura, ciśnienie wiatru, przesunięcie, nad napięcie, nad napięcie prądu, podpięcie wejściowe, usterka zewnętrzna, zasilacz sterowania, usterka logiczna,i utrata fazy wejściowej.

Cyfrowy sterownik wibracji VCS-2

Konfiguracja sprzętu	2 jednoczesne kanały wejściowe, 1 kanał wyjściowy (konfiguracyjny z 2, 4 lub 8 kanałami wejściowymi)
Moduł funkcji sterowania	Sine, przypadkowy, klasyczny szok
Komputer sterujący	Oryginalny komputer marki z monitorem LCD

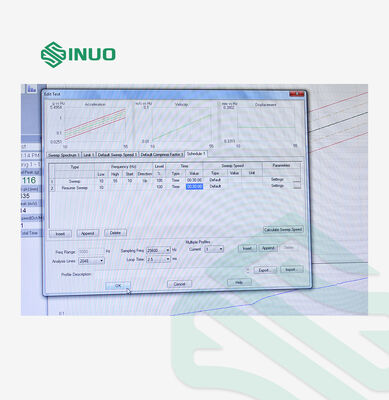

Możliwości oprogramowania	Angielski interfejs operacyjny, analiza domeny czasowej i domeny częstotliwości, źródło sygnału, analiza przepływu częstotliwości sinus, automatyczne generowanie raportów z testu WORD, wyświetlanie i przechowywanie danych,ustawienie parametrów badania, i funkcji analitycznych

Czujnik przyspieszenia LTE C04A07

Zakres częstotliwości	1-7000 Hz
Wrażliwość	30 mv/g
Zakres temperatury	-40 do 160°C

VT2012 Tabela pionowego rozszerzenia

Materiał	Stop magnezu, twardy anodowany powierzchnią
Wielkość stołu	800 × 800 mm
Stałe otwory	M10 rozkład prostokątny 100 mm × 100 mm rękaw śruby ze stali nierdzewnej
Górna częstotliwość użycia	Sine 1500 Hz, Random 2000 Hz
Waga	Około 83 kg

HG80 Horizontal Oil Film Slide

Materiał	Stop magnezu, twardy anodowany powierzchnią
Wielkość stołu	800 × 800 mm
Stałe otwory	M10 rozkład prostokątny 100 mm × 100 mm rękaw śruby ze stali nierdzewnej
Górna częstotliwość użycia	Sine 1500 Hz, Random 2000 Hz
Waga	Około 115 kg

B152S wentylator chłodzący (w tym tłumik)

Moc wentylatora	15 kW
Przepływ wentylatora	810,6 m3/s
Ciśnienie wentylatora	00,075 kgf/cm2

Wymagania dotyczące energii elektrycznej

Zasilanie	Faza AC3 380V/50Hz, 95 KVA
Powietrze sprężone	00,6 MPa
Odporność ziemi	≤ 4 Ω
