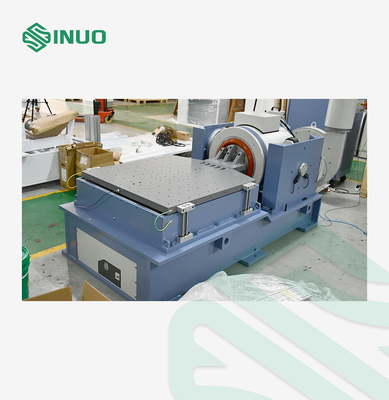

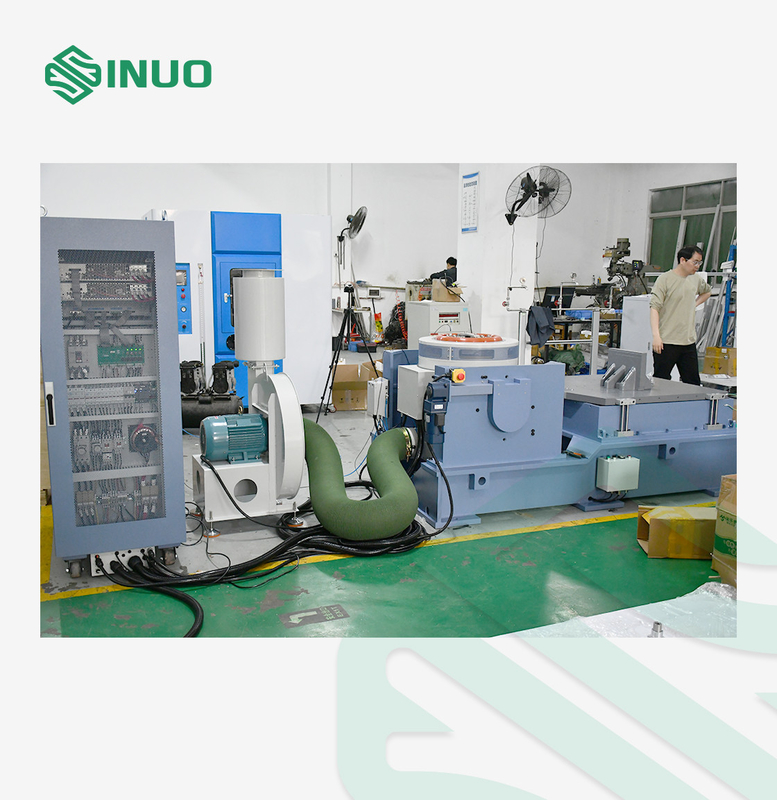

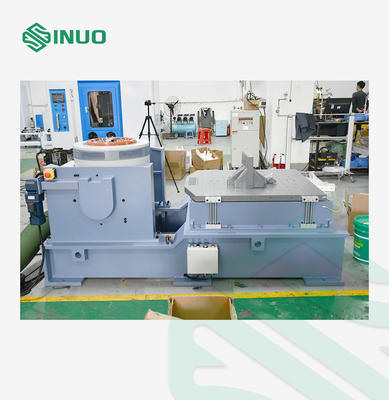

Badanie drgań środowiskowych System testowania drgań baterii Shaker 3000Hz

Badanie drgań środowiskowych System testowania drgań baterii Shaker 3000Hz

Nazwa marki:	Sinuo
Numer modelu:	SN553-EV220H100VCS5X-4
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1 komplet/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Użyteczna częstotliwość:

1-3 000 Hz

Maksymalne przemieszczenie:

51 mm/60 mm

Maksymalna prędkość:

2,0 m/s

Maksymalne przyspieszenie:

100 g

Podstawowa częstotliwość rezonansu:

2900 Hz ± 5%

Nominalny moment armatury:

500 nm

Średnica twornika:

340 mm

Wsparcie obciążenia pionowego:

400 kg

Szczegóły pakowania:

Pułapka ze sklejki

Możliwość Supply:

1 komplet/miesiąc

Podkreślić:

System testowania wibracji 3000 Hz

Baterie do testowania drgań środowiskowych

Opis produktu

Badanie drgań środowiskowych System testowania drgań baterii Shaker 3000Hz

Przegląd wyposażenia

Badania środowiskowe (DCS) są niezwykle skuteczne w eliminowaniu potencjalnych wad produktu.Staje się magiczną bronią do znalezienia wad w projekcie produktu, aby osiągnąć wzrost niezawodności.W fazie produkcji staje się ważnym środkiem obniżania kosztów produkcji i tworzenia doskonałych produktów.

Projekt DCS zostanie zastosowany podczas opracowywania i produkcji produktu, co może znacznie poprawić niezawodność produktu i zmniejszyć koszty utrzymania.Zastosowanie DCS podczas rozwoju może znacznie zaoszczędzić czas i koszty testowaniaKorzyści dla producentów obejmują: wgląd w problemy z niezawodnością w produktach lub procesach,w celu wyeliminowania problemów z niezawodnością produktów i procesów, zmniejszyć koszty produkcji i zaoszczędzić zasoby.

Badanie drgań może być stosowane w celu wykrycia wczesnej awarii baterii, symulacji oceny rzeczywistej kondycji pracy i badania wytrzymałości konstrukcyjnej.szeroki zakres zastosowańJest to idealny test drgań specyficznych dla baterii dla producentów baterii, departamentów kontroli jakości i instytutów badawczych.Jest odpowiedni do testowania wibracji różnych typów pojedynczych ogniw i zestawów baterii, takich jak ładowanie skarbów, litowo-jonowy, niklowo-metalowy hydrid, niklowo-kadmowy, ołowiano-kwasy i niklowo-metalowy hydrid.

Badania wibracyjne mogą być również stosowane do badań zmęczenia produktów w celu oceny trwałości produktu.

Parametry techniczne

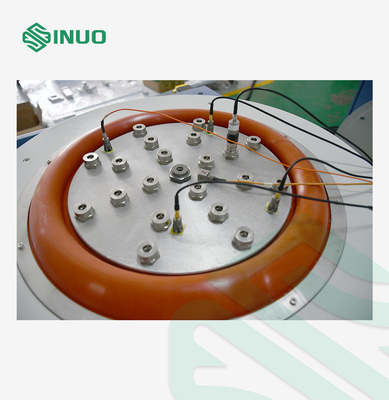

A20S34 Elektrodynamiczny wstrząsacz
Siła wytworzona	Sinus (Pk)	2400 kgf
	Wybór przypadkowy (Rms)	2200 kgf @ISO5344
	Wstrząs (Pk)	4400 kgf @ 6 ms
Użyteczna częstotliwość (tylko armatura)		1-3 000 Hz
Maksymalne przesunięcie (Peak-Peak): ciągłe działanie/strzał		51 mm/60 mm
Maksymalna prędkość		20,0 m/s
Maksymalne przyspieszenie		100 g
Częstotliwość rezonansu podstawowego (tabela nominalna, goła)		2900Hz±5%
Nominalny moment armatury		500 Nm
Naturalna częstotliwość zawieszenia ciała (osio siły napędowej)		O częstotliwości poniżej 3 Hz
Efektywna nominalna masa armatury		24 kg
Średnica armatury		340 mm
Podtrzymanie obciążenia pionowego		400 kg
Punkty mocowania obciążenia (standardy)		16 wkładów ze stali nierdzewnej M10
Powierzchnia prądu znamionowego @ napięcie (DC) na zimno		14a@DC515V
		35a@DC270V
Odporność cewki pola R20		14.8 Ω X 2 = 19.6.4 Ω DC515v
		4.2 Ω X 2 = 8,4 Ω DC270v
Odporność na armaturę na izolację cewki napędowej		> 10MΩ
Odporność na wstrząsacz Ciało		> 10MΩ
Gęstość przepływu strasznego z cewką degaussową		10 gauss @ 110 mm nad stołem
Zwiększacz mocy LA20K (dotyczący szczegółów należy zapoznać się z instrukcją obsługi wzmacniacza)
Nominalna zdolność produkcyjna		24 kVA
Wzmacniacz Odpowiedź częstotliwości (tryb sinus, obciążenie rezystywne)		Pełna moc od 5 Hz do 3000 Hz 3 dB przy częstotliwości 4000 Hz z nachyleniem 6 dB/oktawy
Zniekształcenie (w nominalnej mocy)		Od 5 Hz do 3000 Hz mniej niż 1%
Wskaźnik sygnał-hałas		Większe niż 65 dB
Stabilność prądu stałego		c. urządzenia do monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania i monitorowania;
Wymagania dotyczące zasilania		380V/50Hz 3 fazy
Napęd wejściowy		1.5 Vrms do 10 K Ohm przy pełnym wyjściu
Moc wejściowa		380VAC, 50 Hz, faza 3 42kVA nie obejmuje 10 kVA dla silnika dmuchawy chłodzącej.
Badanie próby sinus 160 Hz		195 Arms/45.1Vrms @100 g
