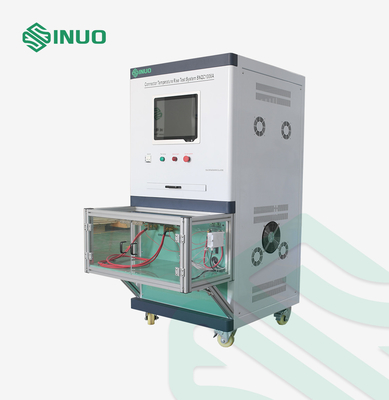

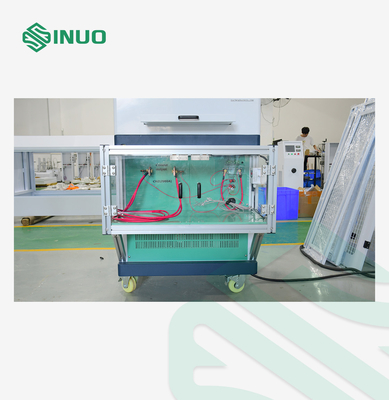

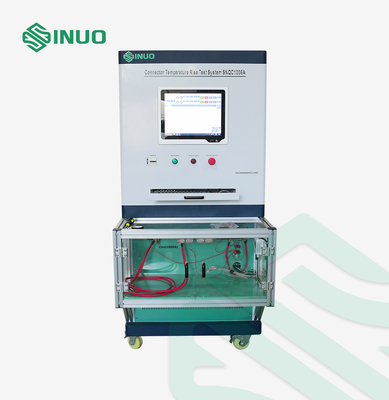

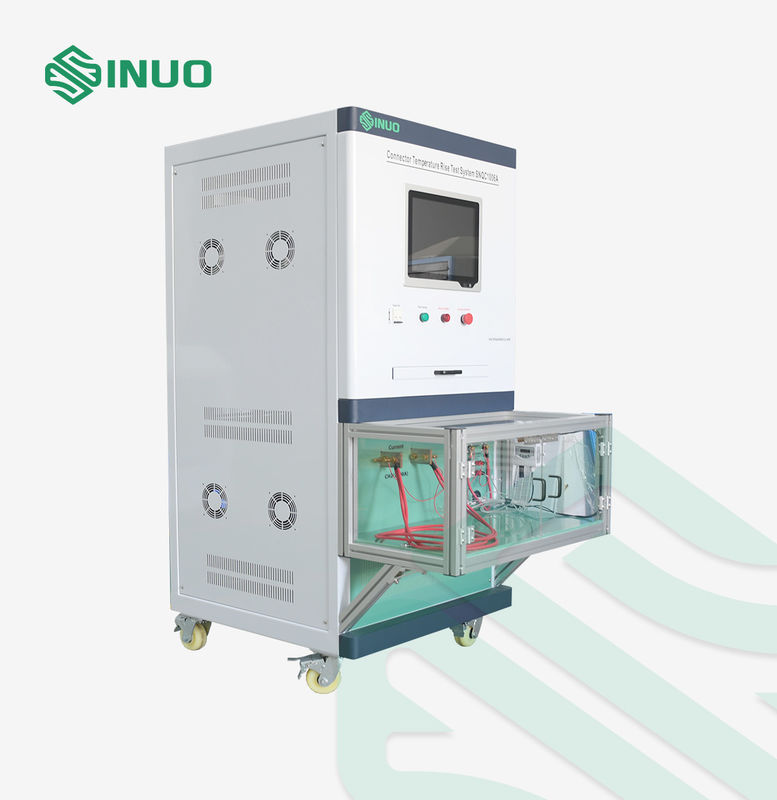

IEC 62916-3 System badań wtyczki i gniazda elektrycznego w celu podniesienia temperatury

IEC 62916-3 System badań wtyczki i gniazda elektrycznego w celu podniesienia temperatury

Nazwa marki:	Sinuo
Numer modelu:	SNQC1006B-6500A
MOQ:	1
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	10 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Wymiary:

1000 mm (szer.) × 1300 mm (gł.) × 1800 mm (wys.)

Waga:

400 kg

Częstotliwość próbkowania:

100 ms do 1800 s

Dokładność stabilności:

±0,5°C

Punkty pomiaru temperatury:

16 kanałów

Zakres pomiaru temperatury:

0–260°C

Zakres ustawień wzrostu temperatury:

0–100°C

Interwał rejestracji danych:

100 ms do 1800 s

Szczegóły pakowania:

Pakowanie eksportowe

Możliwość Supply:

10 zestawów miesięcznie

Opis produktu

IEC 62916-3 System badań wtyczki i gniazda elektrycznego w celu podniesienia temperatury

Zgodne z normami i klauzulami

System badawczy spełnia wymagania standardowe normy IEC 62196-1Ed.4CDV 2020 pkt 12.3, art. 24, tabela 10, art. 34.2, 34.4 i 35.4., IEC 62916-2, IEC 62916-3, itp.

Przegląd produktu

System ten został zaprojektowany w celu przeprowadzenia badań podwyższenia temperatury po poddaniu wtyczki i gniazda EV prądowi nominalnemu.Ocenia ogrzewanie powierzchni akcesoriów elektrycznych w warunkach obciążenia i określa, czy wzrost temperatury końcowej jest zgodny z odpowiednimi normamiJest on również stosowany do przeprowadzania krótkotrwałych badań wytrzymałości wysokiego prądu na kontaktach uziemionych.

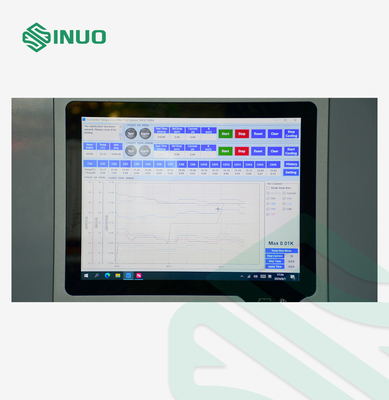

System działa za pomocą specjalnie opracowanego oprogramowania sterowanego za pomocą komputera.zapewnienie przyjaznej obsłudzeJest przeznaczony do oceny wzrostu temperatury powierzchni i podgrzewania elektrod interfejsów ładowania i elementów elektrycznych podczas przenoszenia prądu obciążenia,weryfikacja zgodności z wymogami dotyczącymi podnoszenia temperatury określonymi w obowiązujących normach.

Parametry techniczne

Stacja robocza wyjściowa	1 stacja wyjściowa prądu stałego
Maksymalne napięcie wyjściowe	Prąd stały mniejszy niż 15 V
Stały regulowany prąd badawczy	DC 200 ‰ 6500A
Tryb automatycznego sterowania temperaturą	System może ustawić stabilną wartość wzrostu temperatury i automatycznie znaleźć odpowiednią wartość prądu. • Zakres ustawień podnoszenia temperatury: 0 ̊100°C • Dokładność stabilności: ±0,5°C • Automatycznie oblicza wymagany prąd dla pożądanego wzrostu temperatury
Dokładność wyświetlania napięcia	± ((0,25% odczytu + 0,25% zakresu), rozdzielczość 0,01V
Zakres pomiaru temperatury	0°260°C, dokładność: ±0,3% odczytu + 1°C; rozdzielczość: 0,1°C
Punkty pomiaru temperatury	16 kanałów (w tym 1 punkt do pomiaru temperatury otoczenia)
Wspierane typy termoparów	Instrument obsługuje termopary typu J, K, T, E, S, N, B, R.
Termokopla stosowana do pomiaru	USA Ω Firma termopary z drutu cienkiego typu K 30AWG, długość 2 m, łącznie 20 sztuk
Zapewnienie zasilania kontaktem sterującym	Zakres prądu AC (0 ̇2) A
Tryby działania	Tryb ciągły, tryb włączony/wyłączony, tryb automatycznego sterowania temperaturą
W trybie ciągłym włączanie/wyłączanie	1. Czas badania w trybie ciągłym: 0,01 ‰ 99,99 godzin 2. Tryb włączony/wyłączony Prąd włączony/wyłączony Czas: 0,01 ‰ 99,99 godzin 3Liczba włączonych/wyłączonych: 1 ¢9999 razy, zatrzymuje się automatycznie po osiągnięciu liczby 4.Ustawienie prądu: programowalne ustawienia sterowania (może być skonfigurowane zgodnie z normą IEC62196, z kombinacjami czasu i prądu, jak pokazano w poniższej tabeli)
Stabilność prądu badawczego	± ((1% wartości ustawionej + 0,5A), czas reakcji około 1 s
Aktualna dokładność wyświetlania	± ((0,25% odczytu + 0,25% zakresu), rozdzielczość 1A

Szczegóły
