10kA krótkoobwodu Tester odporności prądu -- zgodny z normą IEC 62196-1 dla testowania samochodów elektrycznych

Tester prądu zwarciowego wytrzymującyto dedykowane urządzenie przeznaczone do wykonywania badań wytrzymałości prądowej zwarciowej urządzeń elektrycznych takich jak: ładowarki pojazdów elektrycznych, wyłączniki, transformatory rozdzielcze, jednostki główne pierścieniowe, rozdzielnice kablowe i złącza.W pełni spełnia wymagania dotyczące badania wytrzymałości na prąd zwarciowy określone w odpowiednich punktachIEC 62196-1:2025.

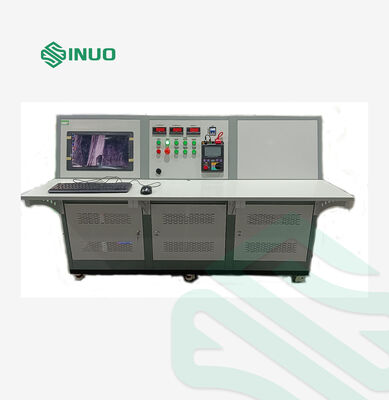

System składa się z przemysłowego komputera typu „wszystko w jednym” do wyświetlania i ustawiania parametrów, sterownika PLC do sterowania procesem oraz karty gromadzenia danych do pomiaru kształtu fali. Dostarcza prąd testowy o wartości do10 kA.

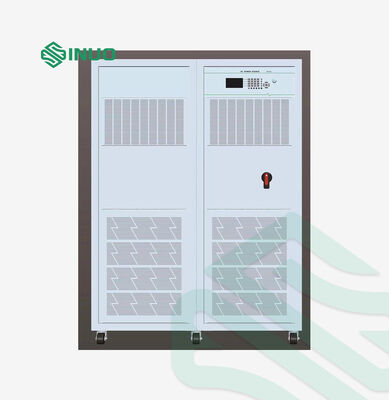

Zasilacz prądu przemiennego wykorzystuje źródło prądu przemiennego o dużej mocy z wieloma obwodami magnetycznymi i adaptacyjną pętlą sterowania prądem. Tryb testu napięcia wykorzystuje izolowaną superpozycję napięcia, zapewniając maksymalne napięcie testowe wynoszące1000 V.

Sprzęt oferuje przyjazną dla użytkownika obsługę, szybką instalację produktu, automatyczne testowanie, funkcje automatycznej oceny oraz wysoką inteligencję i niezawodność.

• Wyposażony w przemysłowy komputer typu „wszystko w jednym” do wyświetlania parametrów i wizualizacji przebiegów w czasie rzeczywistym, oferujący przejrzysty i intuicyjny interfejs.
• Szybka akwizycja danych umożliwia monitorowanie przebiegów prądu w czasie rzeczywistym z rozdzielczością czasową na poziomie mikrosekund (μs).
• Źródło prądu wykorzystuje wieloobwodowy zasilacz prądu przemiennego ze sterowaniem cyfrowym, zapewniający wysoką dokładność i doskonałą stabilność.
• Napięcie wykorzystuje izolowaną konstrukcję, tworząc różnicę potencjałów 1000 V z obudową urządzenia (zaciskiem uziemiającym), jednocześnie zmniejszając zużycie energii.
• Obsługuje testowanie prądów przeciążeniowych przy 2,0/2,5/3,0/3,5/4,0/5,0/8,0/10-krotności prądu znamionowego (tj. 50 ~ 10000A).
• Kompatybilny z testowaniem różnych specyfikacji urządzeń.
• Możliwość pomiaru i rejestracji zależności pomiędzy prądem i czasem.
• Posiada wszechstronne funkcje zabezpieczające, w tym zabezpieczenie przed przepięciem i przetężeniem, które po uruchomieniu automatycznie odcina wyjście i uruchamia alarmy dźwiękowo-wizualne.

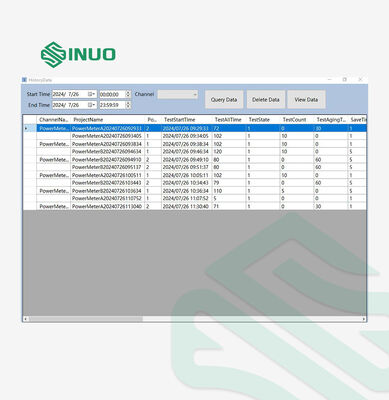

• Rejestruje dane testowe w czasie rzeczywistym, co ułatwia ich przeglądanie i identyfikowalność.
