Elektrownia elektryczna do ładowania kabli ciągnącej, tester momentu obrotowego, sterowanie ekranem dotykowym PLC

Elektrownia elektryczna do ładowania kabli ciągnącej, tester momentu obrotowego, sterowanie ekranem dotykowym PLC

Nazwa marki:	Sinuo
Numer modelu:	SNQC1007B
MOQ:	1
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	10 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Tryb pracy sterowania:

PLC Automatyczna kontrola, działanie ekranu dotykowego

Czas zastosowania momentu obrotowego:

0-99H59M59S, można ustawić.

Pull Zastosuj:

160n, 200n, 240n, 250n, 500n

Obowiązuj moment obrotowy:

0,6N • M, 0,7N • M, 1,4N • M, 2,7N • M, 5,4N • M, 11,0N • M, 16,3N • M

Koło momentu obrotowego:

R100mm(Ф200mm) ±0,5mm

Częstotliwość rozciągania:

1 raz/s

Szczegóły pakowania:

Pakowanie eksportowe

Możliwość Supply:

10 zestawów miesięcznie

Podkreślić:

Badanie momentu obrotowego stacji ładowania pojazdów

sprawdzacz siły przyciągania przymocowania kabla

Narzędzie do badania momentu obrotowego sprzętu EVSE

Opis produktu

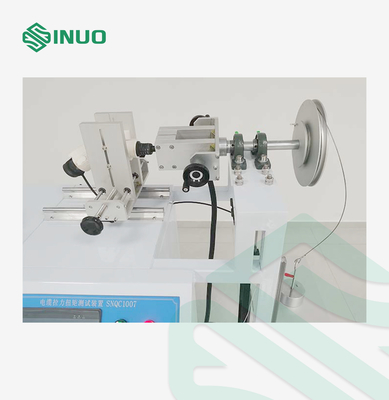

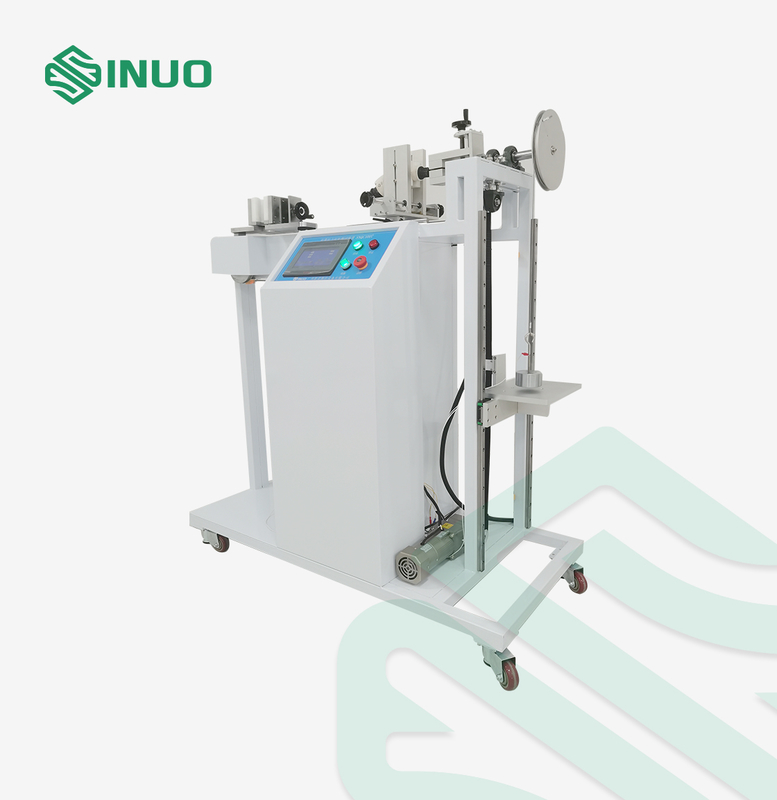

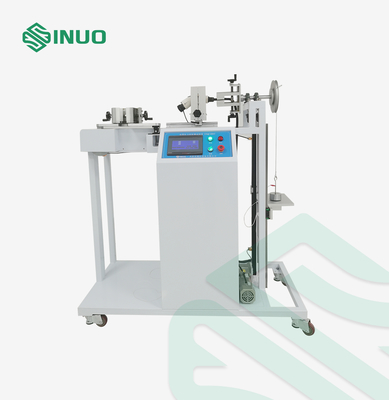

Aparatura do testowania siły ciągnięcia i momentu obrotowego zakotwiczenia kabla stacji ładowania pojazdów elektrycznych

Zgodne normy i klauzule

Zaprojektowana i wyprodukowana zgodnie z normą IEC 61851-1:2017 klauzula 11.6.

Przegląd produktu

Próbki i ograniczenia: Stacja ładowania pojazdów elektrycznych

Cel testu: Służy do testowania zdolności akcesoriów kablowych połączeniowych stacji ładowania pojazdów elektrycznych do wytrzymywania określonego naprężenia i momentu obrotowego

Zasada testu: Siła ciągnięcia jest realizowana za pomocą silnika napędzającego mechanizm mimośrodowy lub mechanizm śrubowy. Prędkość silnika jest regulowana, aby zapewnić dokładne przyłożenie siły ciągnięcia za każdym razem. Moment obrotowy jest realizowany za pomocą silnika, tacy, ciężaru i przekaźnika czasowego.

Struktura i charakterystyka: Ciężar służy do przykładania naprężenia, a ciężar i ramię momentu obrotowego realizują moment obrotowy. PLC służy do kontrolowania liczby naprężeń i czasu testu momentu obrotowego. Po osiągnięciu liczby testów lub czasu testu, urządzenie automatycznie się zatrzymuje. Po teście maksymalne dopuszczalne przemieszczenie kabla złącza pistoletu ładującego nie może przekraczać standardowej wartości wymaganej.

Parametry techniczne

Zawartość testu	Test naprężenia i momentu obrotowego kabla wtyczki zasilającej i/lub wtyczki pojazdu stacji ładowania EV
Schemat struktury urządzenia	Patrz schemat
Tryb operacji sterowania	Automatyczne sterowanie PLC, obsługa za pomocą ekranu dotykowego
Tryb napędu	Elektryczny
Przyłożenie siły ciągnięcia	Spełnia specyfikacje 160N, 200N, 240N, 250N, 500N, realizowane przez superpozycję ciężarów
Przyłożenie momentu obrotowego	Spełnia specyfikacje 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m, realizowane przez superpozycję ciężarów
Koło momentu obrotowego	R100mm(Ф200mm) ±0.5mm
Częstotliwość rozciągania	1 raz/s, rzeczywisty czas ciągnięcia jest wykrywany przez sygnał elektryczny
Cykle ciągnięcia	1-999999 cykli, można zaprogramować, domyślnie 100±1 cykli
Czas przyłożenia momentu obrotowego	0-99H59M59S, można zaprogramować
Ochrona przed zanikiem zasilania	Z funkcją pamięci przechowywania danych po wyłączeniu zasilania
Mocowanie	Uchwyt uniwersalny, jeden zestaw
Tabela wyboru dopasowania ciężaru
