Aparatura do testowania siły i momentu obciążenia zakotwiczenia kabla dla stacji ładowania

Aparatura do testowania siły i momentu obciążenia zakotwiczenia kabla dla stacji ładowania

Nazwa marki:	Sinuo
Numer modelu:	SNQC1007B
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	20 sets/month

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

China

Orzecznictwo:

Calibration Certificate (Cost Additional)

Pull apply:

Meet 160N, 200N, 240N, 250N, 500N specifications, realized by superposition of weights

Torque apply:

Meet 0.6N•m, 0.7N•m, 1.4N•m, 2.7N•m, 5.4N•m, 11.0N•m, 16.3N•m specifications，realized by superposition of weights

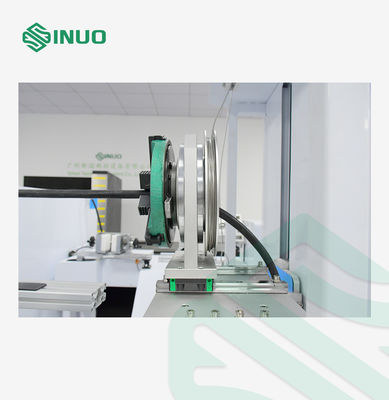

Torque wheel:

R100mm(Ф200mm) ±0.5mm

Tensile frequency:

1 time/s

Pull cycles:

1-999999 cycles

Torque application time:

0-99H59M59S

Control operation mode:

PLC automatic control, touch screen operation

Power failure protection:

With power-off data storage memory function

Packaging Details:

Plywood box

Supply Ability:

20 sets/month

Podkreślić:

Aparatura do testowania mocowania kabla EVSE

Tester momentu obrotowego stacji ładowania

Urządzenie do testowania siły wyciągania dla EVSE

Opis produktu

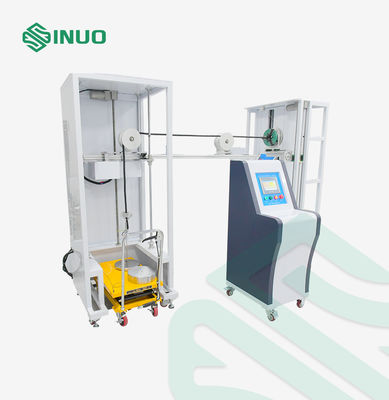

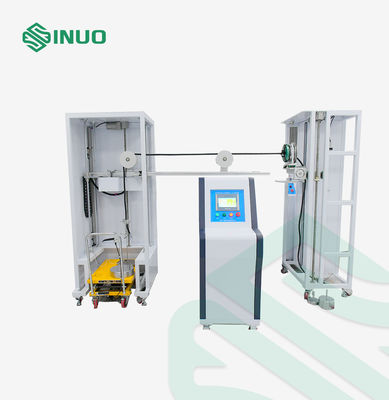

Aparatura do testowania siły i momentu obciążenia zakotwiczenia kabla dla stacji ładowania

Zgodne normy i klauzule

Zaprojektowana i wyprodukowana zgodnie z normą IEC 61851-23:2023 klauzula 11.6.102 oraz rysunek 110, rysunek 111 i tabela 114.

Przegląd produktuPróbki i ograniczenia: Stacja ładowania prądem zmiennym i stałym pojazdów elektrycznych

Cel testu: Zakotwiczenie elastycznego przewodu urządzenia powinno odciążać przewody na zaciskach od siły ciągnącej i momentu obrotowego. Urządzenie to służy do testowania zdolności zakotwiczenia przewodu lub urządzenia mocującego kabel stacji ładowania EV AC/DC do wytrzymywania określonej siły rozciągającej i momentu obrotowego.

Zasada testu: Siła ciągnąca jest realizowana za pomocą silnika napędzającego mechanizm koła mimośrodowego. Prędkość silnika jest regulowana, aby zapewnić dokładne przyłożenie siły ciągnącej za każdym razem. Jest wyposażony w funkcję monitorowania czasu trwania siły ciągnącej. Moment obrotowy jest przykładany przez tacę napędzaną silnikiem, która podnosi ciężar; Po osiągnięciu czasu taca automatycznie resetuje podnoszenie ciężaru i kończy przykładanie momentu obrotowego.

Parametr techniczny

Zawartość testu

Testy rozciągania i momentu obrotowego kabla stacji ładowania EV	Schemat struktury sprzętu
Tryb operacji sterowania
Automatyczne sterowanie PLC, obsługa za pomocą ekranu dotykowego	Tryb napędu
Elektryczny	Przyłożenie siły ciągnącej
Spełnia specyfikacje 160N, 200N, 240N, 250N, 500N, realizowane przez superpozycję ciężarów	Przyłożenie momentu obrotowego
Spełnia specyfikacje 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, realizowane przez superpozycję ciężarów	Koło momentu obrotowego
R100mm (Φ200mm) ±0,5mm	Częstotliwość rozciągania
1 raz/s, rzeczywisty czas ciągnięcia jest wykrywany przez sygnał elektryczny	Cykle ciągnięcia
1-999999 cykli, można ustawić, domyślnie 100±1 cykli	Czas przyłożenia momentu obrotowego
0-99H59M59S, można ustawić	Ochrona przed zanikiem zasilania
Z funkcją pamięci danych po wyłączeniu zasilania	Mocowanie
Uchwyt uniwersalny, jeden zestaw	Szczegóły

Aparatura do testowania siły i momentu obciążenia zakotwiczenia kabla dla stacji ładowania 1
