Aparatura do testowania siły ciągnienia i momentu obrotowego zakotwiczenia kabla stacji ładowania pojazdów elektrycznych

Aparatura do testowania siły ciągnienia i momentu obrotowego zakotwiczenia kabla stacji ładowania pojazdów elektrycznych

Nazwa marki:	Sinuo
Numer modelu:	SNQC1007B
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	20 sets/month

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

China

Orzecznictwo:

Calibration Certificate (Cost Additional)

Torque apply:

Meet 0.6N•m, 0.7N•m, 1.4N•m, 2.7N•m, 5.4N•m, 11.0N•m, 16.3N•m specifications，realized by superposition of weights

Pull apply:

Meet 160N, 200N, 240N, 250N, 500N specifications, realized by superposition of weights

Tensile frequency:

1 time/s

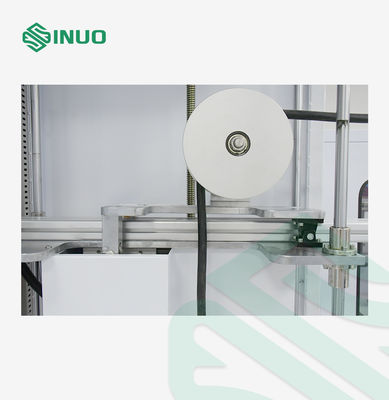

Torque wheel:

R100mm(Ф200mm) ±0.5mm

Torque application time:

0-99H59M59S

Pull cycles:

1-999999 cycles

Power failure protection:

With power-off data storage memory function

Control operation mode:

PLC automatic control, touch screen operation

Packaging Details:

Plywood box

Supply Ability:

20 sets/month

Podkreślić:

Tester mocowania kabla stacji ładowania EV

urządzenie do badania siły przyciągania i momentu obrotowego

Sprzęt do badań EVSE z gwarancją

Opis produktu

Aparatura do testowania siły ciągnięcia i momentu obrotowego zakotwiczenia kabla stacji ładowania EV

Zgodne normy i klauzule

Zaprojektowane i wyprodukowane zgodnie z normą IEC 61851-23:2023 klauzula 11.6.102 oraz rysunek 110, rysunek 111 i tabela 114.

Przegląd produktuUrządzenie wykorzystuje sterowanie PLC i napęd silnikowy. Obciążniki generują stabilną siłę ciągnięcia, a moment obrotowy jest generowany przez połączenie obciążników i ramienia momentu obrotowego. System umożliwia ustawienie liczby zastosowań siły ciągnięcia i czasu trwania testu momentu obrotowego. Po osiągnięciu ustawionej liczby cykli lub czasu trwania, urządzenie zatrzymuje się automatycznie. Po teście maksymalne dopuszczalne przemieszczenie kabla złącza ładowania EV nie może przekraczać określonego limitu w normie. Urządzenie to jest kompatybilne z próbkami stacji ładowania wyposażonymi w pistolety ładujące o różnych długościach kabli.

Elastyczne zakotwiczenie przewodu urządzenia powinno zwalniać przewody na zaciskach z siły ciągnięcia i momentu obrotowego. Urządzenie to służy do testowania zdolności zakotwiczenia przewodu lub urządzenia mocującego kabel stacji ładowania EV AC/DC do wytrzymywania określonej siły rozciągającej i momentu obrotowego.

Siła ciągnięcia jest realizowana za pomocą silnika napędzającego mechanizm mimośrodowy. Prędkość silnika jest regulowana, aby zapewnić dokładne przyłożenie siły ciągnięcia za każdym razem. Jest wyposażony w funkcję monitorowania czasu trwania siły ciągnięcia. Moment obrotowy jest przykładany przez napędzaną silnikiem tacę, która podnosi obciążnik; po osiągnięciu czasu taca automatycznie resetuje podnoszenie obciążnika i kończy przyłożenie momentu obrotowego.

Parametry techniczne

Zastosowanie siły ciągnięcia

Spełnia specyfikacje 160N, 200N, 240N, 250N, 500N, realizowane przez superpozycję obciążników	Zastosowanie momentu obrotowego
Spełnia specyfikacje 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, realizowane przez superpozycję obciążników	Koło momentu obrotowego
R100mm (Ф200mm) ±0,5mm	Częstotliwość rozciągania
1 raz/s, rzeczywisty czas ciągnięcia jest wykrywany przez sygnał elektryczny	Cykle ciągnięcia
1-999999 cykli, można ustawić wstępnie, domyślnie 100±1 cykli	Czas trwania momentu obrotowego
0-99H59M59S, można ustawić wstępnie	Ochrona przed zanikiem zasilania
Z funkcją pamięci danych po wyłączeniu zasilania	Mocowanie
Uchwyt uniwersalny, jeden zestaw	Tabela wyboru dopasowania obciążników
Dodatkowa konfiguracja
Urządzenie posiada regulowaną wysokość mocowania w zakresie od 500 do 1200 mm (tj. pozycja wyjścia kabla), co pozwala na spełnienie wymagań testowych stacji ładowania z różnymi pozycjami wyjścia kabla	.Szczegóły

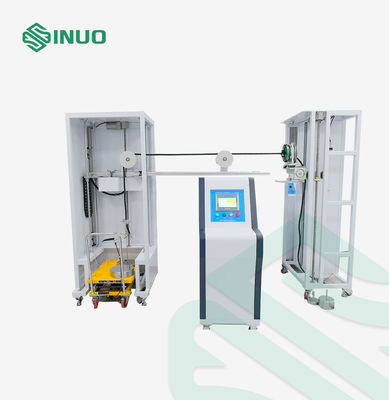

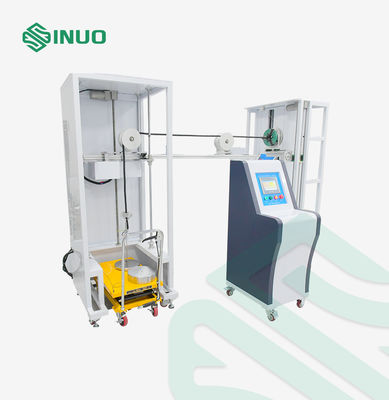

Aparatura do testowania siły ciągnienia i momentu obrotowego zakotwiczenia kabla stacji ładowania pojazdów elektrycznych 1
