Aparatura do testu siły ciągnienia i momentu obrotowego zakotwiczenia kabla EVSE IEC 61851-23

Aparatura do testu siły ciągnienia i momentu obrotowego zakotwiczenia kabla EVSE IEC 61851-23

Nazwa marki:	Sinuo
Numer modelu:	SNQC1007B
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/t
Zdolność do zaopatrzenia:	20 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Obowiązuj moment obrotowy:

Spełnia 0,6N • M, 0,7N • M, 1,4N • M, 2,7N • M, 5,4N • M, 11,0N • M, 16,3N • M Specyfikacje, zrealiz

Pull Zastosuj:

Spełniają specyfikacje 160n, 200n, 240n, 250n, 500n, realizowane przez superpozycję ciężarów

Częstotliwość rozciągania:

1 czas/s

Koło momentu obrotowego:

R100 mm (200 mm) ± 0,5 mm

Czas aplikacji momentu obrotowego:

0-99H59M59S

Cykle ciągnięć:

1-999999 Cykle

Ochrona awarii zasilania:

Z funkcją pamięci pamięci masowej

Tryb działania sterowania:

PLC Automatyczna kontrola, działanie ekranu dotykowego

Szczegóły pakowania:

Sklejka

Możliwość Supply:

20 zestawów/miesiąc

Podkreślić:

EVSE cable anchorage test apparatus

IEC 61851-23 torque tester

EVSE pull force testing equipment

Opis produktu

EVSE urządzenie do badania siły ciągnięcia i momentu obrotowego przy mocowaniu kabli IEC 61851-23

Zgodne z normami i klauzulami

Jest on zaprojektowany i wyprodukowany zgodnie z pkt 11 normy IEC 61851-23:2023.6.102 oraz rysunek 110, rysunek 111 i tabela 114.

Produkt oprzegląd

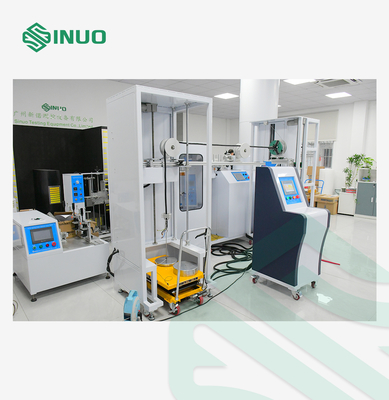

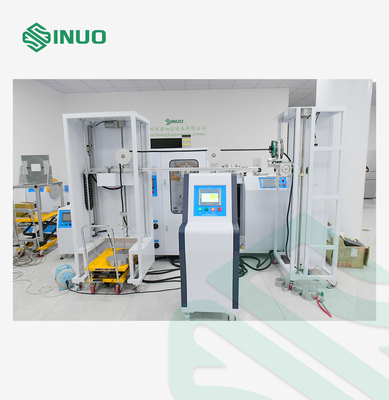

Urządzenie do badań siły ciągnięcia i momentu obrotowego przy mocowaniu kabli (model SNQC1007B) jest profesjonalnym rozwiązaniem badawczym zaprojektowanym w ścisłej zgodności z pkt 11 normy IEC 61851-23:2023.6.102Jest specjalnie opracowany dla stacji ładowania elektrycznych AC i DC,zapewnienie, że elastyczne mocowanie sznurka lub urządzenie mocowania kabla może wytrzymać określone siły napędowe i moment obrotowy bez przekraczania limitów przesuwania.

Urządzenie to łączy sterowanie PLC, napęd silnika i precyzyjne systemy ważenia, aby dostarczyć bardzo dokładne i powtarzalne wyniki badań.i przyjazna dla użytkownika obsługa ekranu dotykowego, jest niezbędnym narzędziem dla producentów, laboratoriów i jednostek certyfikujących zaangażowanych w badania zgodności EVSE.

Poprzez symulację rzeczywistych warunków siły przyciągania i momentu obrotowego, SNQC1007B gwarantuje bezpieczne, niezawodne i zgodne ze standardami działanie kabli stacji ładowania pojazdów elektrycznych.

Parametry techniczne

Pozycja	Specyfikacja
Zawartość testu	Badania przeciągania kabli i momentu obrotowego stacji ładowania pojazdów elektrycznych
Kontrola i obsługa	Automatyczne sterowanie PLC, interfejs ekranu dotykowego
Tryb sterowania	Elektryczne
Poziomy siły ciągnięcia	160N, 200N, 240N, 250N, 500N (przez ciężary)
Poziomy momentu obrotowego	00,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m (przez masę)

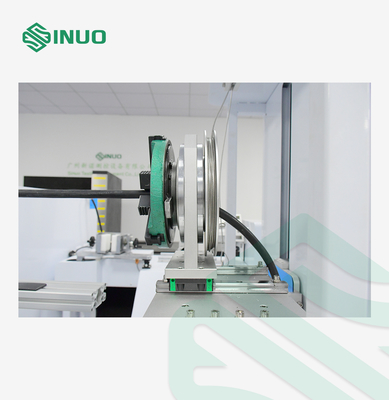

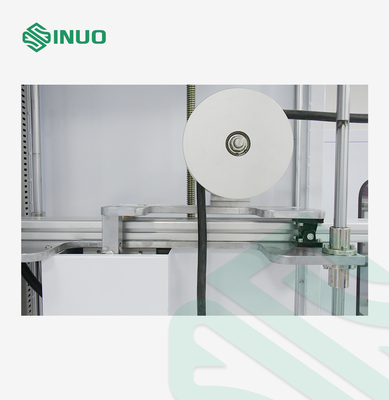

Koło momentu obrotowego	R100 mm (Ø200 mm) ± 0,5 mm
Częstotliwość rozciągania	1 przyciąganie/s (wykryte za pomocą sygnału elektrycznego)
Cykl ciągnięcia	1 ¢999,999 (wstępne ustawienie, domyślne 100±1 cykli)
Czas zastosowania momentu obrotowego	099 godzin 59 minut 59 sekund (przed ustawieniem)
Ochrona przed awariami zasilania	Funkcja pamięci do przechowywania danych
Zestaw	Ściąg uniwersalny (wliczone 1 zestaw)
Ustawienie wysokości urządzenia	500 ‰ 1200 mm
Zasilanie	AC220V ±10%, 50 ̊60 Hz, 1 kW
Wymiary	Przybliżenie: W4000 × D600 × H1850 mm
Waga	Około 300 kg
Środowisko pracy	Temperatura 0°40°C; wilgotność 30%~90%

Szczegóły

Aparatura do testu siły ciągnienia i momentu obrotowego zakotwiczenia kabla EVSE IEC 61851-23 0
