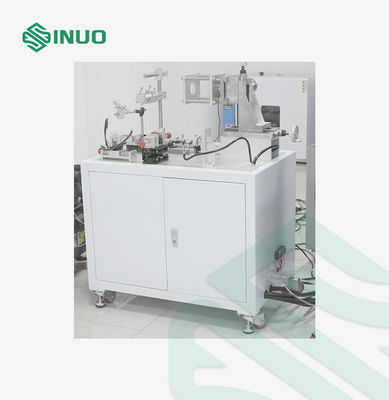

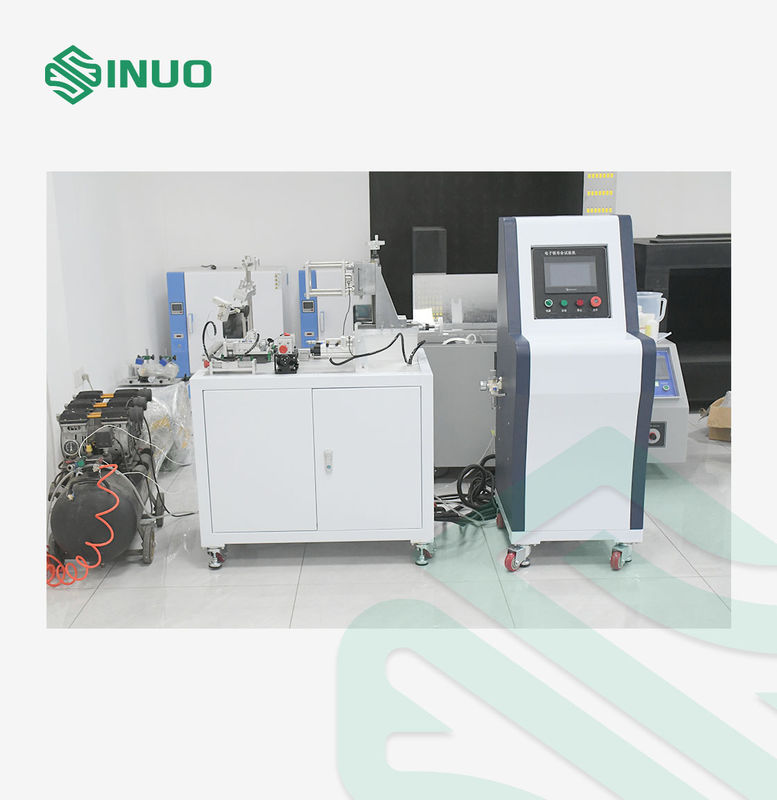

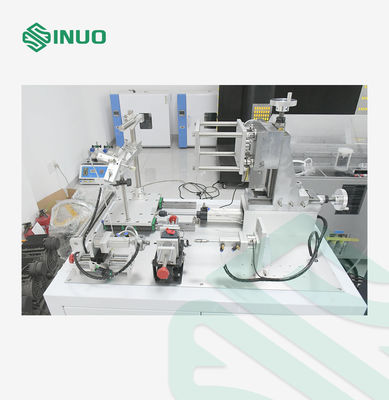

Kompleksowy tester elektronicznego urządzenia zamykającego pistoletu ładowania pojazdów elektrycznych

Kompleksowy tester elektronicznego urządzenia zamykającego pistoletu ładowania pojazdów elektrycznych

Nazwa marki:	Sinuo
Numer modelu:	SNQC1023A
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1 komplet/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Odblokowanie zasięgu siły:

0–100 N

Zakres siły przyciągania:

0–50 N

Tryb pracy:

Ręczny/programowalny

Stacja robocza:

Pojedyncza stacja

Wymiary (jednostka sterująca):

500 × 500 × 1400 mm

Wymiary (jednostka mechaniczna):

1000 × 900 × 1400 mm

Załaduj zakres prądu:

Regulowany 1–200 mA

Ustawienie czasu interwału:

0–200 s (rozdzielczość 1 s)

Szczegóły pakowania:

Inny

Możliwość Supply:

1 komplet/miesiąc

Podkreślić:

Elektrocyklowy tester zamykający ładowanie broni

Tester elektronicznego urządzenia blokującego

Sprzęt do badań złączy EV

Opis produktu

Kompleksowy Tester Urządzenia Blokady Elektronicznej Pistoletu Ładowania EV

Zgodne Normy i Klauzule

Zgodny z IEC62196-1:2022, itp.

Przegląd Sprzętu

Kompleksowy Tester Urządzenia Blokady Elektronicznej Pistoletu Ładowania EV został specjalnie zaprojektowany do pełnej oceny wydajności i trwałości mechanizmów blokady elektronicznej i mechanicznej stosowanych w złączach ładowania AC/DC EV.

Ten zaawansowany system symuluje rzeczywiste warunki pracy – w tym obciążenia mechaniczne, obciążenia elektryczne, wpływ termiczny, awaryjne zwolnienie i ekstremalne cykle – zapewniając bezpieczeństwo, niezawodność i zgodność interfejsów ładowania zgodnie z GB/T, IEC 62196-1 i innymi globalnymi standardami.

Wyposażony w inteligentne sterowanie PLC Mitsubishi, precyzyjne czujniki siły i elastyczne uniwersalne uchwyty dla wielu typów złączy (GB, EU, US), tester oferuje stabilne, dokładne i zautomatyzowane testowanie dla centrów badawczo-rozwojowych, laboratoriów certyfikacyjnych i producentów sprzętu do ładowania EV.

Kluczowe Cechy

Pełna zgodność z GB/T 20234.1-2023, IEC 62196-1:2022

Symuluje normalną pracę, awaryjne odblokowanie, test cyklu w ekstremalnych warunkach

Wysoka dokładność aplikacji siły osiowej (0–50N / ≤±0,5%)

Programowalna siła odblokowania do 100N

Monitorowanie w czasie rzeczywistym sygnałów zwrotnych blokady/odblokowania

Do 99999 cykli testów wytrzymałościowych

Niezależny moduł mechaniczny odpowiedni do testów w komorze klimatycznej

Mitsubishi PLC + 7-calowy HMI dla stabilnej, inteligentnej pracy

Uniwersalne uchwyty kompatybilne z globalnymi złączami AC/DC

Parametry Techniczne

Projekt Testu	a) Test normalnej pracy (żywotności) urządzenia blokady elektronicznej b) Test ręcznego awaryjnego odblokowania urządzenia blokady elektronicznej c) Test cyklu życia urządzenia blokady elektronicznej w ekstremalnych warunkach
Stanowisko Robocze	Pojedyncze stanowisko robocze
Metoda sterowania elektrycznego	Inteligentne zintegrowane sterowanie Mitsubishi PLC, 7-calowy kolorowy interfejs człowiek-maszyna
Tryb pracy	Obsługa ręczna lub programowalna
Uchwyty	a) Spełnia wymagania dla niezależnych urządzeń blokady elektronicznej lub uchwytów uniwersalnych; b) Spełnia wymagania dla uniwersalnych interfejsów ładowania AC/DC zgodnie z normami krajowymi, amerykańskimi i europejskimi.
Funkcja Testu	Wyposażony w funkcję testowania blokady elektronicznej z górnym prętem
Odblokowywanie urządzenia blokady elektronicznej	Posiada ręczne odblokowywanie urządzenia blokady elektronicznej i przyjmuje elektronicznie sterowany tryb automatycznej pracy. Programowanie jest realizowane w celu spełnienia wymagań normalnej pracy (żywotności) urządzenia blokady elektronicznej. Wymagana siła odblokowania wynosi (0~100) N, błąd wskazań ≤±0,5% F.S., a rozdzielczość ≤0,1 N.

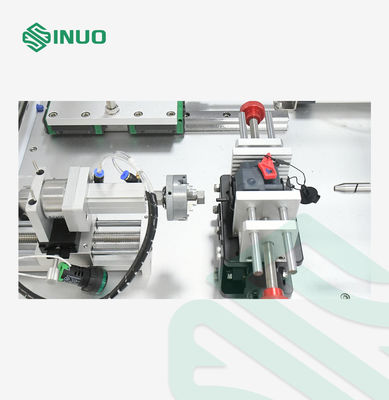

Urządzenie blokady elektronicznej przykłada siłę	Wyposażone w urządzenie do przykładania siły do mechanizmu dźwigni blokującej urządzenia blokady elektronicznej, urządzenie do przykładania siły może zaciskać koniec dźwigni blokującej i przykładać nacisk osiowy lub naprężenie. Zakres pomiaru siły musi spełniać (0~50) N, błąd wskazań ≤ ±0,5% F.S., rozdzielczość ≤ 0,1 N, a szybkość przykładania siły można regulować w celu utrzymania stałej wartości siły. Urządzenie do przykładania siły może mierzyć przemieszczenie obciążonej części i położenie dźwigni blokującej, a zakres pomiaru przemieszczenia musi spełniać (0~50) mm.
Zmiana polaryzacji	Program PLC przełącza automatycznie i przełącza 1s po wykryciu informacji zwrotnej o stanie blokady elektronicznej.
Zasilanie DC	(30V/10A) DC, dokładność napięcia lepsza niż 0,5 klasy, rozdzielczość ≤0,1V
Czas interwału	Czas interwału: można ustawić dowolnie w zakresie (0~200) s, rozdzielczość ≤1s, regulowany prąd obciążenia 1-200mA do współpracy z operacją;
Funkcja	Wyposażony w regulowany prąd obciążenia 1-200mA i urządzenie monitorujące, które zapewnia informację zwrotną o sygnale odblokowania/blokowania blokady elektronicznej, rejestrując stan włączenia/wyłączenia sygnału i liczbę razy.
Diagnoza błędów	Wbudowane wykrywanie informacji zwrotnej o sygnale, automatyczne wyłączenie w przypadku nieprawidłowości
Liczba prób	Dowolnie ustawiana w zakresie (0~99999) razy.
Ochrona Bezpieczeństwa	Ochrona uziemienia, ochrona przed zwarciem, ochrona przed przeciążeniem

Szczegóły

Kompleksowy tester elektronicznego urządzenia zamykającego pistoletu ładowania pojazdów elektrycznych 0
