IPX3·IPX6 System badań rozpylania wody z dyszkami odrzutowymi dla komponentów samochodowych

IPX3·IPX6 System badań rozpylania wody z dyszkami odrzutowymi dla komponentów samochodowych

Nazwa marki:	Sinuo
Numer modelu:	SN4416-1400
MOQ:	1
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	10 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Komora zewnętrzna:

Dł.1880*szer.4200*wys.2200mm

Komora wewnętrzna:

Dł.1400*szer.1400*wys.1400mm

Prędkość gramofonu:

1-5r/min (regulowany)

średnica gramofonu:

￠200 mm i 600 mm

Maksymalne obciążenie gramofonu:

≤20kg

Odległość pomiędzy próbką dyszy:

W promieniu 200 mm

Rozstaw otworów natryskowych:

50 mm

Kąt pomiędzy dwoma otworami:

120°(IP3) 180°(IP4)

Szczegóły pakowania:

Opakowanie eksportowe

Możliwość Supply:

10 zestawów miesięcznie

Podkreślić:

Wskaźnik IPX3 dla samochodów

System badawczy dyszy odrzutowej IPX6

tester wchłaniania wody do części samochodowych

Opis produktu

IPX3·IPX6 System badań rozpylania wody z dyszkami odrzutowymi dla komponentów samochodowych

Zgodne z normami i klauzulami

Zgodnie z normą IEC60529:1989 +A1:1999 +A2:2013Badanie IPX3, IPX4, IPX5, IPX6, rysunki 4 i 6.

Przegląd produktu

The IPX3–IPX6 Oscillating Tube and Jet Nozzle Waterproof Test Chamber is a high-precision environmental testing system designed to evaluate the water ingress protection performance of electrical and electronic products, obudowy i komponentów. Zgodnie z normą IEC 60529 (kod IP),urządzenie to dokładnie symuluje warunki deszczu i silnych strumieni wodnych w celu sprawdzenia, czy produkty spełniają wymagane wartości wodoodporności.

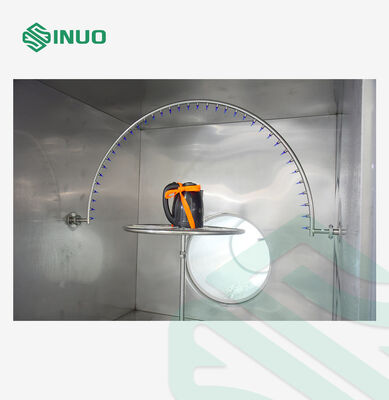

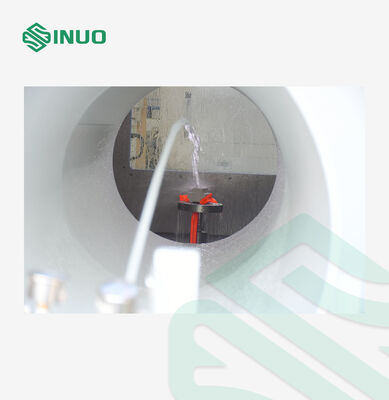

Komora jest wyposażona w oscylujące rurki do badań IPX3 i IPX4 oraz dedykowane dysze odrzutowe do badań IPX5 i IPX6, zapewniające pełne pokrycie standardowych warunków rozpylania wody.Stabilny system dostaw wody, kontrolowany kąt rozpylania, regulowany przepływ i obracający się gramofon gwarantują jednolite i powtarzalne wyniki badań.

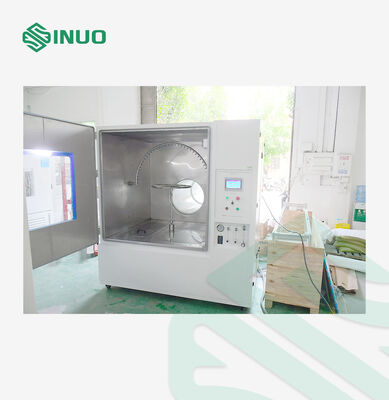

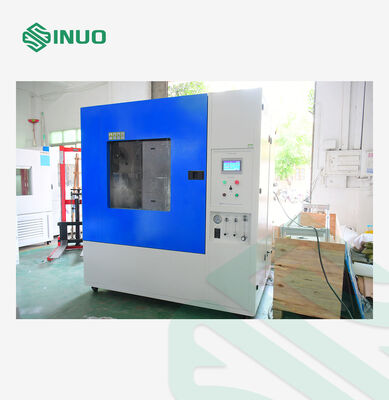

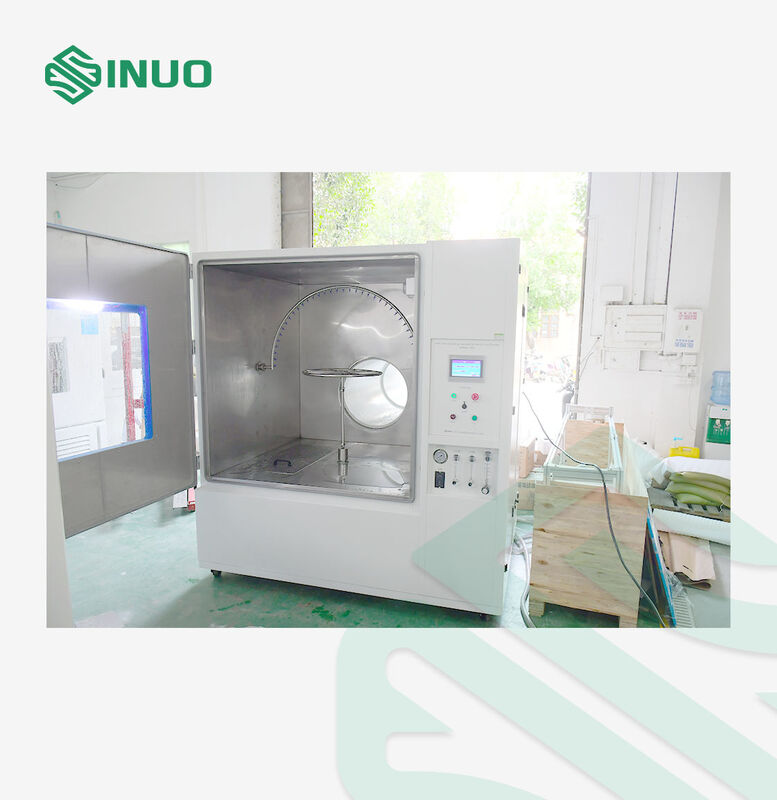

Zbudowany z wytrzymałej, malowanej zewnętrznej obudowy ze stali i wewnętrznej komory ze stali nierdzewnej SUS304, system zapewnia doskonałą odporność na korozję i długotrwałość.Duże przezroczyste okno obserwacyjne i wbudowane oświetlenie LED umożliwiają monitorowanie całego procesu badania w czasie rzeczywistym.

Ta komora badawcza jest szeroko stosowana do oświetlenia zewnętrznego, urządzeń gospodarstwa domowego, komponentów samochodowych, szaf elektrycznych i innych produktów elektronicznych i elektrycznych,służy jako niezbędne narzędzie do walidacji projektu produktu, inspekcji jakości, certyfikacji i akceptacji fabrycznej.

Poprzez dokładną ocenę wodoodporności w symulowanych środowiskach naturalnego deszczu i strumienia wody, IPX3 IPX6 wodoodporna komora badawcza pomaga producentom poprawić niezawodność produktu,zapewnienie zgodności z normami międzynarodowymi, oraz zmniejszyć ryzyko awarii w terenie.

Parametry techniczne

Warunki stosowania	Użytkownik gwarantuje następujące warunki, a odpowiednie połączenie jest zakończone.
Korzystanie z przestrzeni	Podłoga jest płaska, drenaż jest gładki, podłoga i ściany są wodoodporne, Poziomowa nośność nie mniejsza niż 200 kg/m2 Dobrze wentylowane Brak silnych wibracji wokół urządzenia Brak silnego pola elektromagnetycznego wokół urządzenia Brak substancji łatwopalnych, wybuchowych, żrących i pyłu wokół urządzenia Około sprzętu pozostawia się odpowiednie miejsce użytkowania i konserwacji: tylna strona, lewe i prawe, górna część urządzenia: 800 mm; przednia strona urządzenia: 1400 mm
Warunki środowiska	Temperatura:5°C-35°C wilgotność względna: ≤ 85% Ciśnienie powietrza: 86 kPa ≈ 106 kPa
Warunki zasilania
Napięcie, częstotliwość	AC400V; 50Hz; trójfazowe czterodrukowe + ochronnego drutu uziemionego
Władza	5.0kW
Ochronny opór uziemienia	Opór uziemienia ochronnego drutu uziemienia jest mniejszy niż 4Ω
Przełącznik zasilania	1. Użytkownik musi skonfigurować w miejscu instalacji przełącznik ochrony przecieku powietrza o odpowiedniej pojemności dla urządzenia,i przełącznik musi być używany niezależnie od urządzenia. 2Zabronione jest używanie przełącznika noża lub gniazda. 3Przełącznik przeciwwycieku nie powinien znajdować się w odległości większej niż 2 metry od urządzenia.
Źródło wody	1Użytkownik musi skonfigurować źródło wody dla sprzętu w miejscu instalacji, ciśnienie wody nie jest mniejsze niż 0,2 MPa, a kran 4-punktowy jest zainstalowany. 2Pozycja kranu nie powinna być oddalona o więcej niż 2 metry od sprzętu. 3. Rurociąg wodny jest typu DN15, jeśli złącze wody klienta jest innego typu, klient musi przygotować adapter.

Podstawowe parametry
Dopuszczalne wymiary produktów	Długość i szerokość ≤ 1000 mm, wysokość ≤ 100 mm
Wielkość komory zewnętrznej	L1880W4200H2200mm
Wielkość komory wewnętrznej	L1400W1400H1400mm
Prędkość obrotnika	1-5 r/min (regulowane)
Średnica obrotnika	¢200 mm i 600 mm
Metoda obrotowa obrotnika	Zawsze pozytywne / pozytywne i negatywne
Maksymalne nośne obciążenie obrotowego	≤ 20 kg
Czas testowania	0-999 min
Metoda regulacji przepływu	Ręcznie regulować przepływ poprzez regulację przepływoomierza na panelu

Zasilanie próbki	Konfiguracja z wodoodpornym gniazdem w komorze umożliwiającą klientom zasilanie próbki podczas badania
Zaopatrzenie w wodę do badania	Dzięki wbudowanemu zbiornikowi wody o pojemności około 90 l woda może być poddana recyklingowi
Całkowita masa	Około 450 kg.
Wymagane miejsce budowy	4.4m(D) 2.2m(W) 2.4m(H)
IPX34 Parametry rur oscylujących
Rurka oscylacyjna	R200 mm i R400 mm i R600 mm
Odległość pomiędzy próbką dyszy	W granicach 200 mm
Odległość między otworami rozpylania	50 mm
kąt przesuwania oscylującej rury	± 60° (IPX3), około ±160° ((IPX4) (Uwaga: standard wymaga IPX3:120°; IPX4: prawie 360°, ale ze względu na to, że podczas badania gramofon znajduje się pod oscylującą rurą, 360° nie może zostać osiągnięte podczas rzeczywistego badania, jeśli nie ma gramofonu,wówczas można osiągnąć 360°)
Kąt między dwoma otworami	120° ((IP3) 180° ((IP4)
Otwór igły	φ0,4 mm
Prędkość oscylacyjna	IPX3: 15 razy/min; IPX4: 5 razy/min
Przepływ wody z każdej dziury	00,07 l/min +5%
Ciśnienie rozpylania	80-150Kpa
