IEC 61851-23 System badań kotwiczenia kabli EVSE Sprzęt do badań ciągnięcia i momentu obrotowego kabli

IEC 61851-23 System badań kotwiczenia kabli EVSE Sprzęt do badań ciągnięcia i momentu obrotowego kabli

Nazwa marki:	Sinuo
Numer modelu:	SNQC1007B
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	20 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Pull Zastosuj:

Spełniają specyfikacje 160n, 200n, 240n, 250n, 500n, realizowane przez superpozycję ciężarów

Obowiązuj moment obrotowy:

Spełnia 0,6N • M, 0,7N • M, 1,4N • M, 2,7N • M, 5,4N • M, 11,0N • M, 16,3N • M Specyfikacje, zrealiz

Koło momentu obrotowego:

R100 mm (200 mm) ± 0,5 mm

Częstotliwość rozciągania:

1 czas/s

Cykle ciągnięć:

1-999999 Cykle

Czas aplikacji momentu obrotowego:

0-99H59M59S

Tryb działania sterowania:

PLC Automatyczna kontrola, działanie ekranu dotykowego

Ochrona awarii zasilania:

Z funkcją pamięci pamięci masowej

Szczegóły pakowania:

Sklejka

Możliwość Supply:

20 zestawów/miesiąc

Podkreślić:

System badawczy mocowania kabli IEC 61851-23

Sprzęt do badań ciągnięcia kabli EVSE

wyposażenie do badań momentu obrotowego dla EVSE

Opis produktu

IEC 61851-23 System badań kotwiczenia kabli EVSE Sprzęt do badań ciągnięcia i momentu obrotowego kabli

Zgodne z normami i klauzulami

Jest on zaprojektowany i wyprodukowany zgodnie z pkt 11 normy IEC 61851-23:2023.6.102 oraz rysunek 110, rysunek 111 i tabela 114.

Produkt oprzegląd

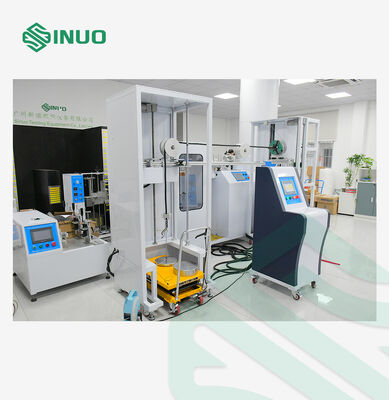

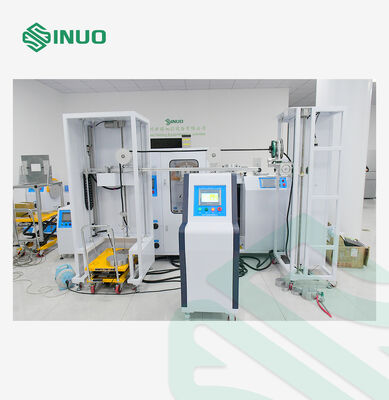

Urządzenie do testowania siły ciągnięcia i momentu obrotowego przy mocu kablowym (model SNQC1007B) jest rozwiązaniem testowym o wysokiej precyzji przeznaczonym dla producentów i laboratoriów poszukujących wiarygodnej zgodności z normą EVSE.Opracowane ściśle zgodnie z IEC 61851-23:2023 klauzula 11.6.102, system ten ocenia, czy kable stacji ładowania prądu bieżącego i prądu prądu prądu prądu bieżącego oraz konstrukcje kotwiczenia EV mogą wytrzymać określone siły ciągniejące i moment obrotowy bez przekraczania limitów przemieszczenia.

Wyposażony w inteligentne sterowanie PLC, napędzane silnikiem i precyzyjne obciążenie ciężarem, SNQC1007B zapewnia stabilne, powtarzalne i bardzo dokładne wyniki badań.Jego dostosowywalne parametry, trwała konstrukcja mechaniczna i intuicyjne interfejsy dotykowe sprawiają, że obsługa jest bezproblemowa nawet dla początkujących użytkowników.

Poprzez realistyczne symulacje rzeczywistych warunków pociągania i skręcania urządzenie to zapewnia, że stacje ładowania spełniają rygorystyczne międzynarodowe normy bezpieczeństwa.bardziej niezawodne, oraz w pełni zgodnej z wymogami infrastruktury ładowania pojazdów elektrycznych.

Parametry techniczne

Zawartość badania	Badania przeciągania kabli i momentu obrotowego stacji ładowania pojazdów elektrycznych
Schematyczny schemat struktury sprzętu
Tryb działania sterowania	Automatyczne sterowanie PLC, obsługa ekranu dotykowego
Przekraczający moment	Specyfikacje: 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, realizowane poprzez nakładanie ciężarów
Tryb jazdy	Elektryczne
Wciągnij	Spełniają specyfikacje 160N, 200N, 240N, 250N, 500N, realizowane poprzez superpozycję ciężarów
Cykl ciągnięcia	1-999999 cykli, można ustawić wstępnie, domyślnie 100±1 cykli

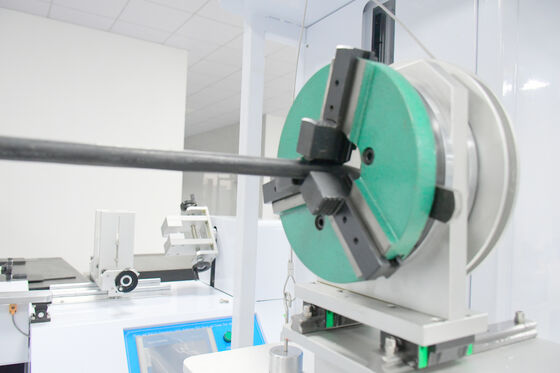

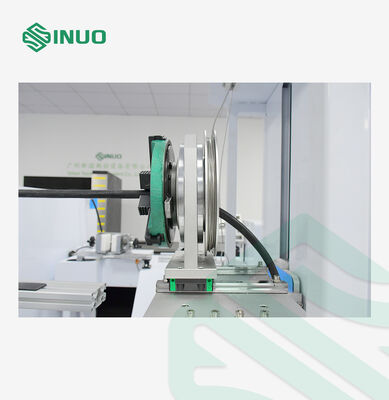

Koło momentu obrotowego	R100mm(Ф200mm) ±0,5mm
Częstotliwość rozciągania	1 raz/s, rzeczywisty czas ciągnięcia jest wykrywany przez sygnał elektryczny
Zestaw	Ściąg uniwersalny, jeden zestaw
Czas zastosowania momentu obrotowego	0-99H59M59S, można ustawić z góry
Ochrona przed awariami zasilania	Z funkcją pamięci magazynowania danych z wyłączeniem
Dodatkowa konfiguracja	Urządzenie posiada regulowaną wysokość urządzenia o szerokości od 500 do 1200 mm (tj. położenie gniazda kabla),umożliwiające spełnienie wymogów badań stacji ładowania z różnymi pozycjami wylotów kabli.
Tabela wyboru dopasowania masy

Szczegóły
