IEC 61851-23 Ed.2 Zestaw kablowy po stronie B EVSE, mocowanie, odciążenie, sprzęt testowy

IEC 61851-23 Ed.2 Zestaw kablowy po stronie B EVSE, mocowanie, odciążenie, sprzęt testowy

Nazwa marki:	Sinuo
Numer modelu:	SNQC1007B
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	20 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Obowiązuj moment obrotowy:

Spełnia 0,6N • M, 0,7N • M, 1,4N • M, 2,7N • M, 5,4N • M, 11,0N • M, 16,3N • M Specyfikacje, zrealiz

Pull Zastosuj:

Spełniają specyfikacje 160n, 200n, 240n, 250n, 500n, realizowane przez superpozycję ciężarów

Częstotliwość rozciągania:

1 czas/s

Koło momentu obrotowego:

R100 mm (200 mm) ± 0,5 mm

Czas aplikacji momentu obrotowego:

0-99H59M59S

Cykle ciągnięć:

1-999999 Cykle

Ochrona awarii zasilania:

Z funkcją pamięci pamięci masowej

Tryb działania sterowania:

PLC Automatyczna kontrola, działanie ekranu dotykowego

Szczegóły pakowania:

Sklejka

Możliwość Supply:

20 zestawów/miesiąc

Podkreślić:

Urządzenie do badań oczyszczania obciążeń przy kotwiczeniu

IEC 61851-23 Sprzęt do badań EVSE

Opis produktu

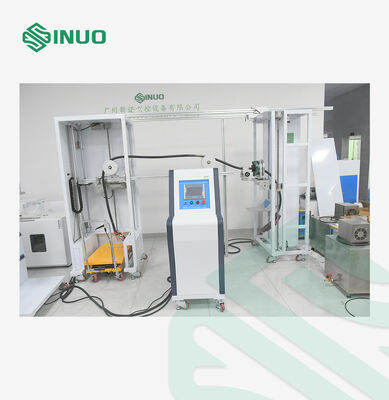

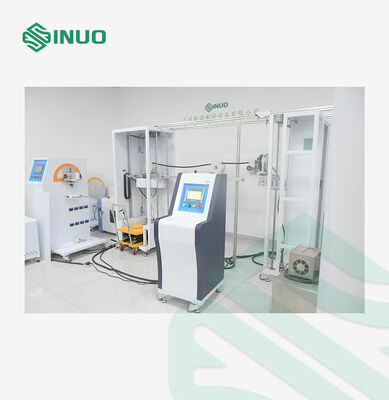

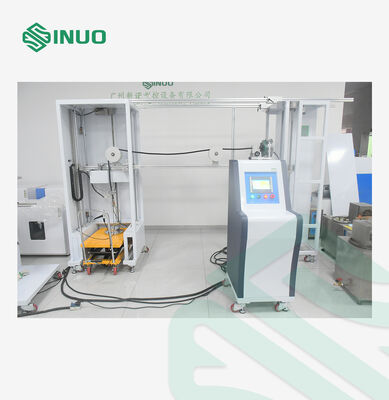

IEC 61851-23 Ed.2 EVSE Strona B Zestaw kablowy Anchorage Depression Relief Test Equipment

IEC 61851-23 System badawczy układu mocowania kabli stacji ładowania EVSE Sprzęt badawczy ciągnięcia i momentu obrotowego kabli EVSE

Standardy zgodności

Zaprojektowane i wyprodukowane zgodnie z pkt 11 normy IEC 61851-23:2023.6.102 oraz rysunek 110, rysunek 111 i tabela 114.

Przegląd produktu

The Cable Anchorage Pull Force and Torque Test Apparatus (Model SNQC1007B) is a high-precision testing system designed for EVSE manufacturers and accredited laboratories requiring reliable and repeatable compliance verificationOpracowany w ścisłej zgodności z IEC 61851-23:2023, klauzula 11.6.102, the system is used to assess whether EV AC/DC charging station cable assemblies and anchorage structures can withstand the specified tensile forces and torque without exceeding the allowable displacement limits.

SNQC1007B posiada inteligentne sterowanie oparte na PLC, silnikiem napędzaną siłą i precyzyjne obciążenie ciężarem, zapewniające stabilną siłę wyjściową, dokładne pomiary,i doskonała powtarzalność badańParametry badań mogą być elastycznie konfigurowane w celu dostosowania się do różnych rozmiarów kabli i wymogów badań.Wytrzymała struktura mechaniczna w połączeniu z intuicyjnym interfejsem człowieka/maszyny na ekranie dotykowym umożliwia wydajną i przyjazną obsługę, nawet u osób stosujących lek po raz pierwszy.

Dokładnie symulując rzeczywiste napięcia pociągania i skręcania stosowane do kabli ładowania podczas normalnego użytkowania,urządzenie to pomaga producentom w weryfikacji zgodności z rygorystycznymi międzynarodowymi wymogami bezpieczeństwaWspiera rozwój bezpieczniejszej, bardziej niezawodnej i w pełni zgodnej z wymogami infrastruktury ładowania pojazdów elektrycznych, jednocześnie zmniejszając ryzyko certyfikacji i poprawiając efektywność badań.

Specyfikacje techniczne

Zawartość testu	Zestaw kablowy przy stacji ładowania pojazdów elektrycznych Strona B Zestaw kablowy przy stacji przymocowania Urządzenie do badań łagodzenia naprężenia

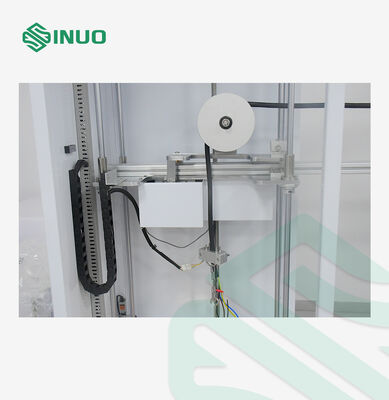

Schemat struktury sprzętu
Tryb działania sterowania	Automatyczne sterowanie PLC, obsługa ekranu dotykowego
Wykorzystanie momentu obrotowego	Spełnia specyfikacje 0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m, realizowane przez nakładanie ciężarów
Tryb sterowania	Elektryczne
Wykorzystanie siły przyciągania	Spełnia specyfikacje 160N, 200N, 240N, 250N, 500N, realizowane przez nakładanie ciężarów
Cykl ciągnięcia	1-999999 cykli, można ustawić wstępnie, domyślnie 100±1 cykli

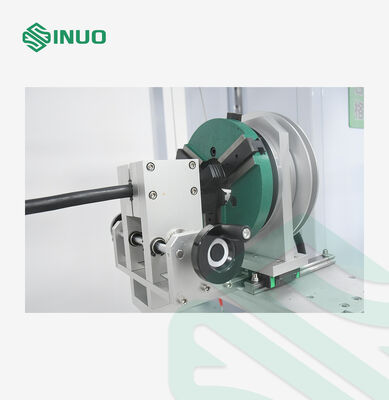

Koło momentu obrotowego	R100mm(Ф200mm) ±0,5mm
Częstotliwość rozciągania	1 raz/s, rzeczywisty czas ciągnięcia jest wykrywany przez sygnał elektryczny
Zestaw	Ściąg uniwersalny, jeden zestaw
Czas zastosowania momentu obrotowego	0-99H59M59S, można ustawić z góry
Ochrona przed awariami zasilania	Z funkcją pamięci magazynowania danych z wyłączeniem
Dodatkowa konfiguracja	Urządzenie posiada regulowaną wysokość urządzenia o szerokości od 500 do 1200 mm (tj. położenie gniazda kabla),umożliwiające spełnienie wymogów badań stacji ładowania z różnymi pozycjami wylotów kabli.
