Komora badawcza wodoodporna IPX4 zgodna z normą IEC 60529 dla stacji ładowania pojazdów elektrycznych z sterowaniem opartym na sterowniku PLC

Komora badawcza wodoodporna IPX4 zgodna z normą IEC 60529 dla stacji ładowania pojazdów elektrycznych z sterowaniem opartym na sterowniku PLC

Nazwa marki:	Sinuo
Numer modelu:	SN448-3A
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	20 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Średnica zewnętrzna:

Ф102 mm

Kulista średnica nasadki:

SФ75,5 mm

Wewnętrzne dwa pierścienie:

24 otwory, rozstaw 30°

Zewnętrzne cztery pierścienie:

96 otworów, rozstaw 15°

Totalne dziury:

121

średnica otworu:

Ф0,5 mm

Natężenie przepływu:

10 l/min ±5%

ciśnieniomierz:

0–1 MPa

Szczegóły pakowania:

Obudowa ze sklejki

Możliwość Supply:

20 zestawów/miesiąc

Podkreślić:

Wodoodporna komora testowa zgodna z IEC 60529

Stacja ładowania pojazdów elektrycznych testująca sprzęt testowy IPX4

Sprzęt do kontroli wnikania wody oparty na sterownikach PLC

Opis produktu

IPX4 Komora badawcza wodoodporna dla stacji ładowania pojazdów elektrycznych

Zgodny z normami IEC 60529, ten w pełni automatyczny wodoodporny system badawczy został zaprojektowany specjalnie do testowania obudowy stacji ładowania pojazdów elektrycznych w warunkach spryskowania wodą IPX4.

Standardy i certyfikacje

Zaprojektowane i wyprodukowane zgodnie z:

IEC60529:2013 Stopień ochrony zapewniany przez obudowę (kod IP) IPX4

Przegląd wyposażenia

System ten wyposażony jest w inteligentne centralne sterowanie oparte na PLC z obsługą ekranu dotykowego i ustawieniem parametrów.5) rozmieszczone w układzie macierzowymRegulowane kąty rozpylania umożliwiają kompleksowe testowanie wodoodporności na stacjach ładowania o różnych specyfikacjach, co czyni go idealnym rozwiązaniem dla organizacji badawczych i fabrycznych laboratoriów.

Specyfikacje techniczne

Pozycja	Parametry
Zasilanie	AC380V 50Hz, 15 kW, z przełącznikiem przeciwwycieku
Wielkość próbki	Standard: 9009002400 mm
Standardy badań	Badanie deszczowe IEC60529-2013, IPX4
Parametry dyszy	Średnica zewnętrzna: Ф102 mm Średnica pokrywy kulistej: SФ75,5 mm Otwór w środku: 1 Wewnętrzne dwa pierścienie: 24 otwory, odległość 30° Cztery pierścienie zewnętrzne: 96 otworów, odległość 15° Łącznie otwory: 121 Średnica otworu: Ф0,5 mm Materiał: mosiądz

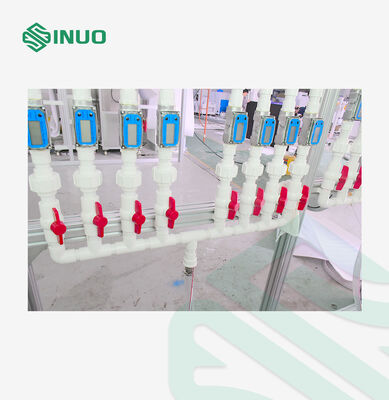

Wskaźnik przepływu	10 l/min ± 5% na dyszę, monitorowane przepływometrem Całkowity przepływ można ustawić bezpośrednio za pomocą ekranu dotykowego
Odległość opadów	Minimalna odległość od dyszy do próbki: 0,3−0,5 m (według normy)
Kierunek rozpylania	kąt dyszy regulowany ręcznie w celu dopasowania do powierzchni próbki

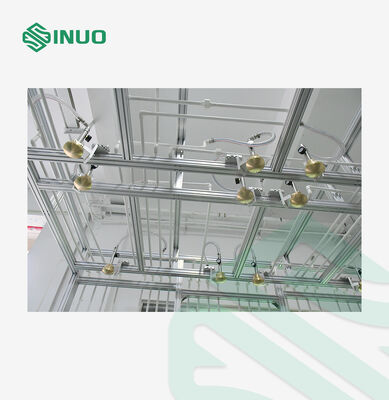

Zainstalowanie dyszy	Dźwiedzi rozmieszczone na górze komory, nachylone w dół o 45° (regulowane) 6 wierszy * 4 kolumny układ macierzy
Miernik ciśnienia	0 ‰ 1 MPa, wyświetlana
Czas trwania badania	00,01 s 999,9 min, programowalny
Systemy wodociągowe	Spryskiwanie wody dostarczanej z zbiornika wody za pomocą pompy markowej Woda zbierana i poddana recyklingowi w systemie krążenia System krążenia wody skonstruowany przez użytkownika
System sterowania	Mitsubishi PLC z interfejsem ekranu dotykowego i wyświetlaczem przepływometra Czas trwania badania i całkowity przepływ wody regulowany za pomocą ekranu dotykowego Dostępne tryby pracy ręcznej i automatycznej
Rejestracja wycieków	Kontrola ręczna
Obsługa próbek	Próbka załadowana/wyładowana na wózku widłowym
Ochrona bezpieczeństwa	Ochrona sekwencji fazowej, ochrona przed wyciekiem, ochrona przed zwarciem, ochrona przed nieprawidłowym działaniem

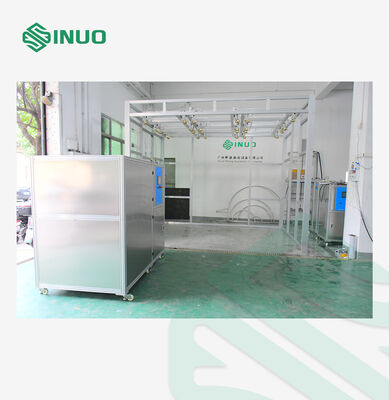

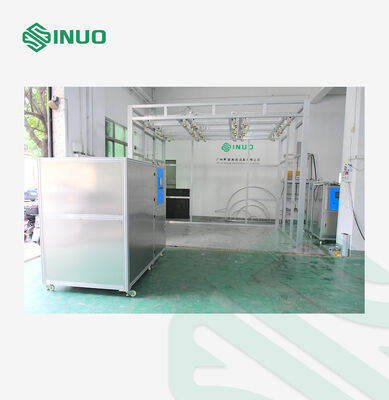

Obrazy produktów
