Zaawansowany system testów wibracyjnych IEC & UN 38.3 o sile 3200 kgf

IEC & UN 38.3 zaawansowany system badań drgań z siłą 3200kgf

Czołowy w branży system badań wibracji dla niezawodności produktu
System testowania wibracji Sinuo SN553 został zaprojektowany w celu symulacji rzeczywistych naprężeniach środowiskowych, zapewniając trwałość i bezpieczeństwo komponentów krytycznych.Od elektroniki samochodowej i komponentów lotniczych po baterie litowe (UN 38.3) i elektroniki użytkowej, system ten zapewnia precyzyjne pobudzenie potrzebne do spełnienia wymogówGB, GJB, UL, JIS, IEC i MIL-STDstandardów.

Dlaczego wybrać system SN553?

System ten łączy wysoką moc wyjściową z precyzyjnym sterowaniem cyfrowym, oferując kompleksowe rozwiązanie pod klucz dla laboratoriów i działów kontroli jakości.

• Globalna zgodność gotowa:Wykorzystuje się urządzenia do monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania i monitorowania.2017, oraz IEC 62133-2:2017.

• Wysoka siła napędowa:Wysyłka3,200 kgfSiła sinus/przypadkowa, zdolna do testowania ciężkich ładunków użytecznych (do 400 kg) z maksymalnym przyspieszeniem 100 G.

• Wszechstronne tryby badań:Wspiera testy Sine Sweep, Random i Classic Shock w zakresie częstotliwości1 ¢ 2700 Hz.

Kluczowe elementy systemu i zalety techniczne

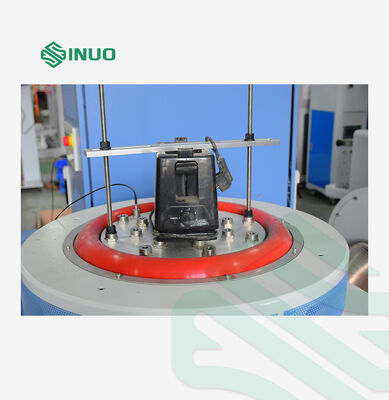

1Generator pobudzenia elektromagnetycznego (A30S34)

• Robustna konstrukcja:Wyposażony w system kierowania ośnego z dwoma łożyskami, który zmniejsza dynamiczne rozmowy krzyżowe i rotację, zapewniając trwałość w warunkach wysokiego naprężenia.

• Wydajne chłodzenie:Wykorzystuje kanał powietrza z pęcherzem i konstrukcję wentylatora o niskim poziomie hałasu w celu utrzymania stabilności termicznej podczas długotrwałych testów.

• Główne specyfikacje:Maksymalne przesunięcie 51 mm p-p; średnica przesuwanej cewki Ф342 mm; wyciek strumienia < 10 gaussów.

2. Digital Switching Power Amplifier (LA30K)

• Wysoka wydajność:Wykorzystuje technologię MOSFET/IGBT z mnożeniem częstotliwości sinusową PWM dla wysokiego stosunku sygnału do hałasu (>70 dB) i niskiego zniekształcenia.

• Wydajność mocy:Wyjście 40 KVA z wbudowaną ochroną serwo (przeciążenie, prąd, ochrona temperatury) w celu ochrony sprzętu.

3. Cyfrowy sterownik wibracji (VCSusb-2)

• Wykorzystuje się następujące urządzenia:32-bitowy DSP z płynnym przecinkiem z 24-bitową rozdzielczością ADC zapewnia sterowanie zamkniętą pętlą w czasie rzeczywistym niezależnie od komputera.

• Interfejs przyjazny dla użytkownika:Oprogramowanie oparte na systemie Windows z automatycznym tworzeniem raportów testowych w trybie jednego kliknięcia (Word/PDF).

• Środki bezpieczeństwa:Zawiera ′′Small-Signal Preview′′ do weryfikacji ustawień przed testowaniem pełnej mocy, a także blokady awaryjne.

4Rozbudowa i utrzymanie

• Rozszerzenie pionowe (VT100):Stół z stopu magnezu o wymiarach 1000x1000 mm, twardą powierzchnię, nadający się do użytku do 2000 Hz.

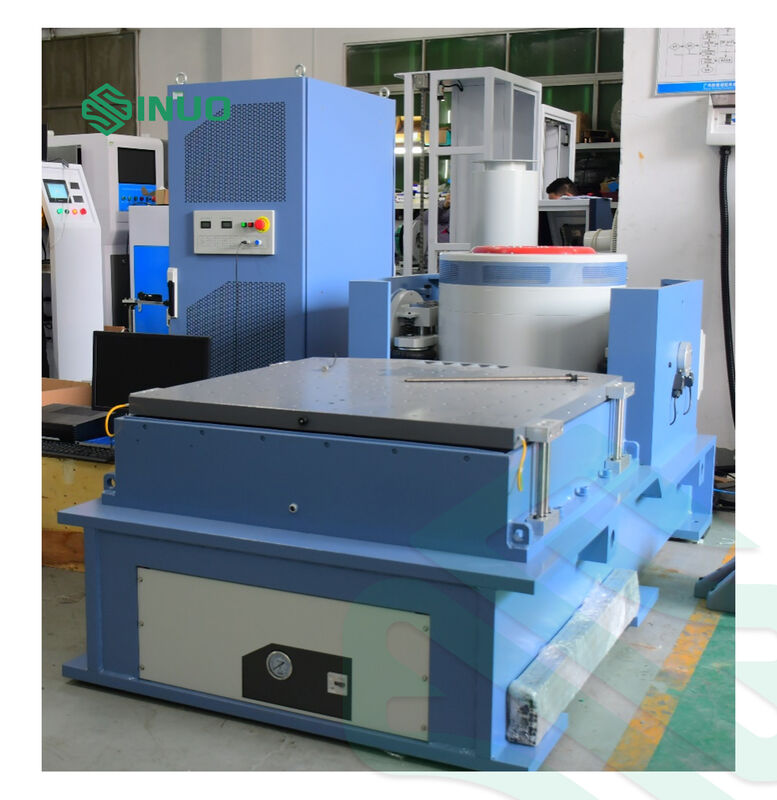

• Tabela przesuwania poziomego (HG100):Projektowanie płytek olejowych dla wysokiej zdolności momentu przewracania, idealne dla dużych lub nieregularnie ukształtowanych próbek.

• Automatyczne koncentracje:System fotoelektryczny zapewnia, że ruchoma cewka pozostaje zrównoważona podczas załadunku i rozładunku.

  Czołowy w branży system badań wibracji dla niezawodności produktu
  System testowania wibracji Sinuo SN553 został zaprojektowany w celu symulacji rzeczywistych naprężeniach środowiskowych, zapewniając trwałość i bezpieczeństwo komponentów krytycznych.Od elektroniki samochodowej i komponentów lotniczych po baterie litowe (UN 38.3) i elektroniki użytkowej, system ten zapewnia precyzyjne pobudzenie potrzebne do spełnienia wymogówGB, GJB, UL, JIS, IEC i MIL-STDstandardów.

  ---

  Dlaczego wybrać system SN553?

  System ten łączy wysoką moc wyjściową z precyzyjnym sterowaniem cyfrowym, oferując kompleksowe rozwiązanie pod klucz dla laboratoriów i działów kontroli jakości.

  • Globalna zgodność gotowa:Wykorzystuje się urządzenia do monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania i monitorowania.2017, oraz IEC 62133-2:2017.

  • Wysoka siła napędowa:Wysyłka3,200 kgfSiła sinus/przypadkowa, zdolna do testowania ciężkich ładunków użytecznych (do 400 kg) z maksymalnym przyspieszeniem 100 G.

  • Wszechstronne tryby badań:Wspiera testy Sine Sweep, Random i Classic Shock w zakresie częstotliwości1 ¢ 2700 Hz.

  ---

  Kluczowe elementy systemu i zalety techniczne

  1Generator pobudzenia elektromagnetycznego (A30S34)

  • Robustna konstrukcja:Wyposażony w system kierowania ośnego z dwoma łożyskami, który zmniejsza dynamiczne rozmowy krzyżowe i rotację, zapewniając trwałość w warunkach wysokiego naprężenia.

  • Wydajne chłodzenie:Wykorzystuje kanał powietrza z pęcherzem i konstrukcję wentylatora o niskim poziomie hałasu w celu utrzymania stabilności termicznej podczas długotrwałych testów.

  • Główne specyfikacje:Maksymalne przesunięcie 51 mm p-p; średnica przesuwanej cewki Ф342 mm; wyciek strumienia < 10 gaussów.

  2. Digital Switching Power Amplifier (LA30K)

  • Wysoka wydajność:Wykorzystuje technologię MOSFET/IGBT z mnożeniem częstotliwości sinusową PWM dla wysokiego stosunku sygnału do hałasu (>70 dB) i niskiego zniekształcenia.

  • Wydajność mocy:Wyjście 40 KVA z wbudowaną ochroną serwo (przeciążenie, prąd, ochrona temperatury) w celu ochrony sprzętu.

  3. Cyfrowy sterownik wibracji (VCSusb-2)

  • Wykorzystuje się następujące urządzenia:32-bitowy DSP z płynnym przecinkiem z 24-bitową rozdzielczością ADC zapewnia sterowanie zamkniętą pętlą w czasie rzeczywistym niezależnie od komputera.

  • Interfejs przyjazny dla użytkownika:Oprogramowanie oparte na systemie Windows z automatycznym tworzeniem raportów testowych w trybie jednego kliknięcia (Word/PDF).

  • Środki bezpieczeństwa:Zawiera ′′Small-Signal Preview′′ do weryfikacji ustawień przed testowaniem pełnej mocy, a także blokady awaryjne.

  4Rozbudowa i utrzymanie

  • Rozszerzenie pionowe (VT100):Stół z stopu magnezu o wymiarach 1000x1000 mm, twardą powierzchnię, nadający się do użytku do 2000 Hz.

  • Tabela przesuwania poziomego (HG100):Projektowanie płytek olejowych dla wysokiej zdolności momentu przewracania, idealne dla dużych lub nieregularnie ukształtowanych próbek.

  • Automatyczne koncentracje:System fotoelektryczny zapewnia, że ruchoma cewka pozostaje zrównoważona podczas załadunku i rozładunku.

Szczegółowe specyfikacje techniczne

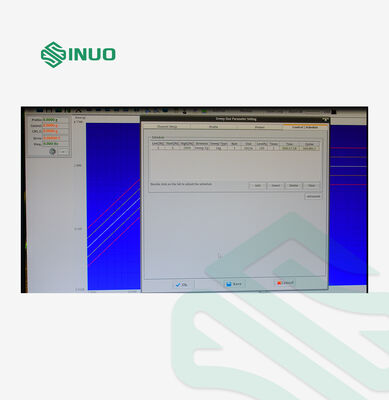

Funkcjonalność oprogramowania

• Kontrola losowa:Equalizacja w czasie rzeczywistym z zakresem dynamicznym > 90 dB; obsługuje do 3 200 linii widmowych.

• Kontrola sinusów:Niskie zniekształcenie (< -100 dB) w trybie przesuwania liniowego/logarytmicznego.

• Klasyczny szok:Obsługuje fale półsinusowe, trapezoidalne, piłozębne i trójkątne o długości impulsu od 0,5 do 3000 mS.

Wliczone akcesoria

• Kompletny zestaw kabli łącznych i rur powietrznych

• Instrukcje obsługi, sprawozdania z inspekcji i podręczniki obsługi

• Kalibrowany czujnik przyspieszenia systemu

• Klucz T, klucz sześciokątny, śrubokręt i wibrujący zacisk prętowy
