Zgodny z normą IEC 60529 system badań wodoodporności IPX1~8 dla urządzeń przemysłowych i domowych

Niniejszy system testujący wodoodporność IPX1~8 jest zgodny z normą IEC 60529:2013 i wymaganą przez IEC60335-1 klauzulę 15 itp. System ten obejmuje:

To urządzenie testujące służy do weryfikacji ochrony przed pionowo spadającymi kroplami wody. Jest zaprojektowane i wyprodukowane zgodnie z wymaganiami normy IEC60529 IPX1 i IPX2.

1. Ruch góra-dół skrzynki z kroplami jest sterowany przez silnik.
2. Filtr drobny ze stali nierdzewnej do filtracji zanieczyszczeń.
3. Wykorzystuje sprężone powietrze do przedmuchiwania igły wodnej, aby zapobiec reaktywnym substancjom wodnym i blokowaniu igły przez atmosferę.
4. Dysza igłowa ze stali nierdzewnej, łatwa do kupienia, niełatwa do rdzewienia.
5. Dysza igłowa i gniazdo dyszy igłowej wykorzystują połączenie stożkowe, można je łatwo wymieniać bez narzędzi, indywidualne uszkodzenie dyszy igłowej można szybko i łatwo wymienić.

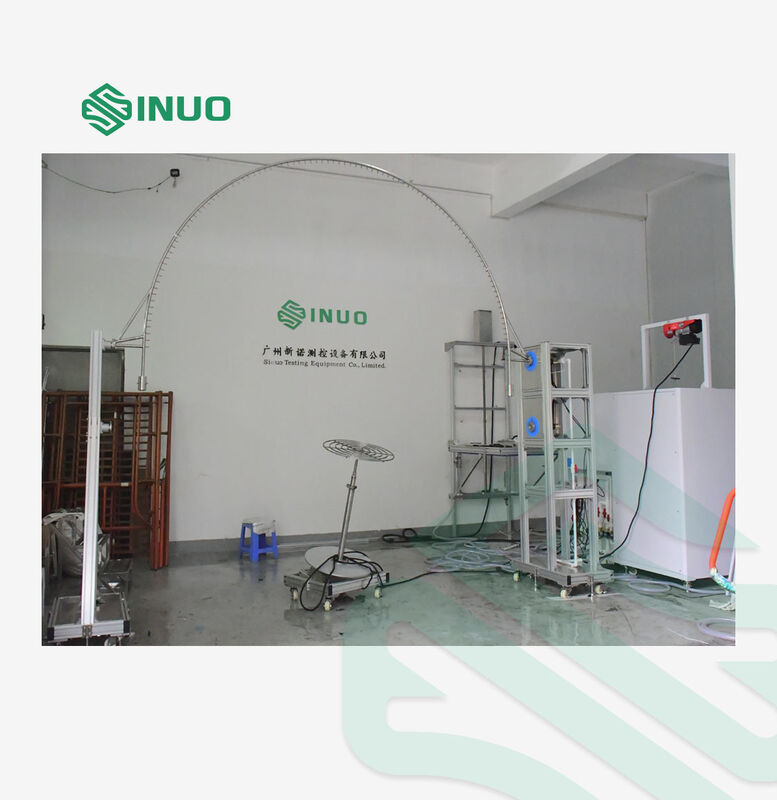

Tester rur oscylacyjnych jest zaprojektowany i wyprodukowany zgodnie z wymaganiami normy IEC60529 IPX3 i IPX4. Część oscylacyjna tego urządzenia jest sterowana przez silnik o regulowanej prędkości i mechanizm korbowo-przegubowy. Urządzenie to wykonuje ruch posuwisto-zwrotny od ±60° do ±175° z prędkością wymaganą przez normę poprzez regulację kąta maszyny. Regulacja kąta jest dokładna. Konstrukcja jest stabilna i trwała. Współpracuje z talerzem obrotowym, dzięki czemu można osiągnąć obrót o 90°.

Nr	Element	Parametry
1	Zasilanie wodą	Natężenie przepływu wody > 10 l/min ± 5% czystej wody bez zanieczyszczeń. Urządzenie jest wyposażone w jednostkę filtracji czystej wody
2	Rozmiar rury oscylacyjnej	Standardowo w zestawie rury oscylacyjne R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm, wykonane ze stali nierdzewnej
3	Otwór igły	Φ0.4mm
4	Kąt między dwoma otworami	IPX3: 120°; IPX4: 180°
5	Kąt wychylenia rury oscylacyjnej	Maks. ±175° można ustawić (Uwaga: norma wymaga IPX3: 120°; IPX4: 360°, ale ze względu na obecność talerza obrotowego pod rurą oscylacyjną podczas testu, 360° nie można osiągnąć podczas rzeczywistego testu, jeśli bez talerza obrotowego, to można osiągnąć 360°)
6	Prędkość oscylacji	IPX3: 4s/czas (2×120°); IPX4: 12s/czas (2×360°);
7	Przepływ wody	Można ustawić w zależności od rozmiaru wahadła i liczby otworów igłowych (0,07 l/min na otwór)
8	Czas testowania	0.01S~99 godzin 59 minut, można ustawić
9	Manometr	0~0.25MPa
10	Wymagania dotyczące miejsca	Dedykowane pomieszczenie do testów wodoodporności IP, podłoga powinna być płaska z oświetleniem Wyłącznik różnicowoprądowy (lub gniazdo) IP 10A używany do urządzeń. Z dobrą funkcją dopływu i odpływu. Instalacja naziemna
11	Obszar	Zgodnie z wybraną rurą oscylacyjną

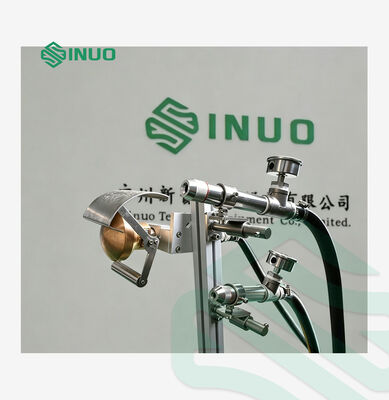

Dysza natryskowa jest zaprojektowana i wyprodukowana zgodnie z IEC60529 IPX3 i IPX4. Niektóre części obudowy nie mogą być mokre przez rurę oscylacyjną. W tej sytuacji ręczna dysza natryskowa jest używana ręcznie.

Różnica między IPX3 a IPX4 polega na tym, że w teście IPX4 należy usunąć przegrodę.

Dysza węża jest zaprojektowana i wyprodukowana zgodnie z IEC60529 IPX5 i IPX6.

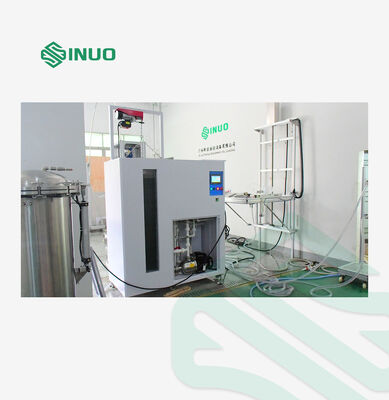

Inteligentny system zasilania i sterowania wodą służy do zasilania aparatury IPX1~8 w wodę i sterowania wszystkimi procesami testowania, a także jako komora zanurzeniowa IPX7.

1. Inteligentny system zasilania i sterowania wodą ma zastosowanie do:

(a) Zasilanie wodą do testów wodoodporności IPX1~IPX6

(b) Test zanurzenia w wodzie IPX7

(c) Magazynowanie wody do testu szczelności wodnej IPX8

(d) Automatyczne sterowanie całym wyposażeniem wodoodpornym

2. Metoda zasilania wodą: zasilanie wodą o stałej temperaturze, zasilanie wodą o stałym przepływie.

3. Proces sterowania zasilaniem wodą: Po ustawieniu przez użytkownika wartości temperatury wody i wartości przepływu wody na ekranie dotykowym, system kontroli temperatury i mierniki elektroniczne monitorują w czasie rzeczywistym bieżące wartości, odczytują wartości do sterownika PLC poprzez konwersję danych, a następnie automatycznie regulują prędkość obrotową pompy za pomocą falownika.4. Kontrola temperatury wody: System PID automatycznie steruje i wykrywa temperaturę wody, zakres: temperatura pokojowa ~ 65°C (±3°C).5.Dostępne są dwa tryby zasilania wodą: duży przepływ i mały przepływ.

6. Zasilanie wodą o dużym przepływie:(a) Ma zastosowanie do testu silnego natrysku wodnego IPX5~IPX6 i wtrysku wody IPX8

(b) Zakres przepływu: 10~100 l/min(c) Dokładność przepływu: ±0,5 l/min

(d) Przepływomierz: przepływomierz turbinowy

(e) Pompa wodna: pompa odśrodkowa ze stali nierdzewnej

7. Zasilanie wodą o małym przepływie:

(a)

Ma zastosowanie do testów wodoodporności IPX1~IPX4

(b)

Zakres przepływu: 1~10 l/min

(c)Dokładność przepływu: ±0,5 l/min

(d)(d)

(e)8. Zbiornik magazynowy wody:

(a)

(f)(b)

Pojemność: ok. 500 l

(c)Wymiary: Szer. 600 mm x Gł. 650 mm x Wys. 1500 mm

(d)Okno obserwacyjne: okno ze szkła hartowanego

(e)Wymiary okna obserwacyjnego: Szer. 200 mm x Wys. 1250 mm

(f)Miernik głębokości: stal nierdzewna

(g)Wysokość miernika głębokości: 1200 mm, dokładność 1 mm

12. Filtr: obudowa ze stali nierdzewnej, rdzeń z drobnego filtraKontrola poziomu cieczy: wyłącznik pływakowy + rura przelewowa

14. Wymiary zewnętrzne: 1400 mm x 750 mm x 1600 mm(a)

Odległość podnoszenia:0~1200mm

(b)

(c)(c)Masa obciążenia wspornika: 100 kg

(d)(a)

(e)(b)

Zakres czasu: 0~999999s

(c)(a)

(d)(b)

Ustawienie przepływu: ustawiane na ekranie dotykowym

(c)Detekcja temperatury: PID

(d)Sterownik: Mitsubishi PLC

(e)Przyjazny interfejs: 7-calowy kolorowy ekran dotykowy

(f)Funkcja sterowania: zasilanie wodą o stałej temperaturze, zasilanie wodą o stałym przepływie, zasilanie wodą o stałym ciśnieniu i kontrola czasu testu.

(g)Funkcja ochrony: ochrona przed wyciekiem, ochrona przed przeciążeniem, ochrona przed zwarciem

12. Filtr: obudowa ze stali nierdzewnej, rdzeń z drobnego filtra13. Materiał korpusu: przemysłowy stop aluminium

14. Wymiary zewnętrzne: 1400 mm x 750 mm x 1600 mm15. Zasilanie:

Trójfazowe AC 380V, 50Hz

Zdjęcie poglądowe:

6. Głęboki zbiornik zanurzeniowy

Informacje o produkcie: Głęboki zbiornik zanurzeniowy jest zaprojektowany i wyprodukowany zgodnie z IEC60529 IPX8.

system ciśnieniowy: pompa ze stali nierdzewnej + falownik.

1. czas testu: 0-99 min.
2. maksymalne ciśnienie graniczne: 5 bar.
3. ochrona ciśnieniowa: ochrona wyłącznikiem ciśnieniowym.
4. podłączenie do urządzenia zasilającego wodę za pomocą węża stalowego wysokociśnieniowego 3/4 cala
5. Zdjęcie poglądowe:
6. 7. Talerz obrotowy
7. Informacje o produkcie:
8. Przechylna platforma obrotowa jest niezbędnym akcesorium do testów IPX1~IPX6.

1 obr./min
