Nazwa marki:	Sinuo
Numer modelu:	SN558-HSKT50
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	5 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Maksymalne obciążenie:

50 kg

Szczytowe przyspieszenie:

15–650 g

Czas trwania impulsu:

1,5–30 ms

Kanały wejściowe:

2 kanały

Zasilanie:

Jednofazowe 220 V ±10%

Sprężone powietrze:

0,5–0,8 MPa

Szczegóły pakowania:

sklejka

Możliwość Supply:

5 zestawów miesięcznie

Podkreślić:

Tester wstrząsów zgodny z IEC-60068-2-27

tester wstrząsów mechanicznych dla elektroniki

sprzęt do testowania wstrząsów akumulatorów EV

Opis produktu

Wymagania w zakresie bezpieczeństwa i bezpieczeństwa

Zgodne z normami:

Zgodnie z normami IEC-60068-2-27 MIL-STD-202F, MIL-STD-810F, MIL-STD-883 itp.

Informacje o produkcie:

Ta maszyna jest przede wszystkim odpowiednia do badań odporności na wstrząsy w takich dziedzinach jak produkty elektroniczne, lotnictwo, morskie, komponenty samochodowe i transport.może wykonywać testy wstrząsowe w połowie sinusów.

Skład systemu

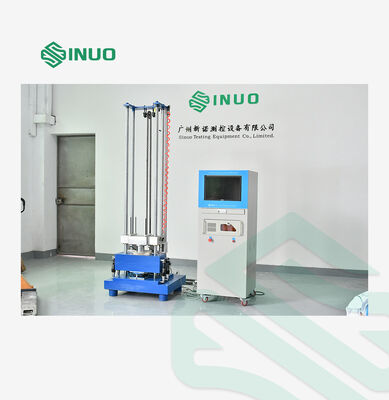

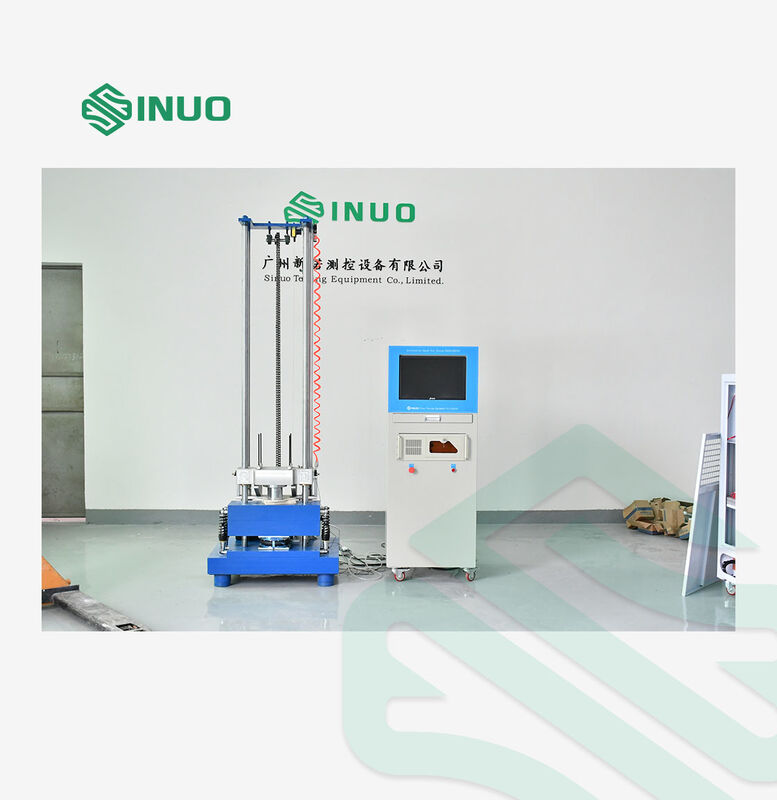

Elektryczny system badawczy pionowego wstrząsu do podnoszenia składa się z czterech części: ciała stołu uderzeniowego, silnika, układu sterowania pomiarami i generatora fal.Schemat składu systemu jest przedstawiony w następujący sposób::

Zasada działania

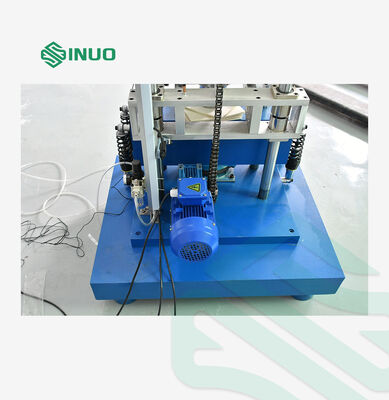

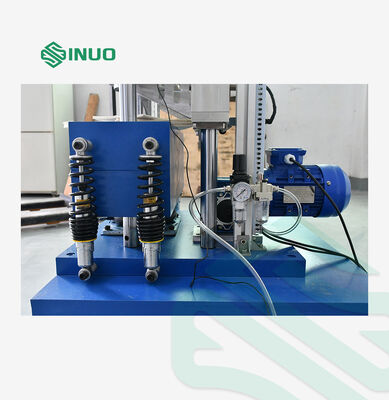

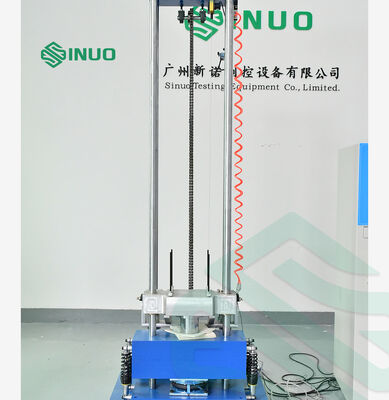

Silnik napędza łańcuch, który podnosi stół do ustawionej wysokości, a następnie spada swobodnie i zderza się z generatorem fali, tworząc falę uderzeniową.

Schemat projektowy

Odpowiednia zmiana prędkości (formuły obliczeniowe)

Półsinus (Półsinusowa fala): △v=0,636AD×10^-3

Trapezoidalny: △v=0,5AD×10^-3

Ząb piła: △v=0,9AD×10⁻³

A = Maksymalne przyspieszenie (g)

D = Czas trwania impulsu wstrząsu (ms)

Tabela maksymalnego przyspieszenia w porównaniu z czasem trwania impulsu
Maksymalne przyspieszenie A (gn)	5	15	30	30	30	50	50	100	100	200	200	500	1000	1500	3000
Długość pulsu D (ms)	30	11	18	11	6	11	3	11	6	6	3	1	1	0.5	0.2

Parametry techniczne:

Wielkość platformy	500 × 500 mm
Materiał platformy	Zestaw aluminium o wysokiej wytrzymałości
Maksymalne obciążenie	50 kg
Maksymalne przyspieszenie	15 ‰ 650 g
Czas trwania pulsu	1.5 ≈ 30 ms
Przyspieszenie Niejednorodność stołu	≤ 20%
Odsetek poprzeczny stołu	≤ 30%
Przyspieszenie i tolerancja pulsu	≤ 20%
Tolerancja zmiany prędkości	≤15%
Wymiary urządzeń	950 × 1250 × 2250 mm
Waga sprzętu	2500 kg
System pomiarowy
Kanały wejściowe	2
Wskaźnik pobierania próbek	192 kHz
Rodzaj wejścia	Napięcie / ładowanie
Zakres napięcia	-10V ~+10V
Tryb sprzężenia	AC, DC, ICP
Forma fali uderzeniowej	Połowa sinus
Interfejs komunikacji	USB2.0
Wspiera standardy	GB, GJB, MIL-STD, standardy indywidualne zdefiniowane przez użytkownika
System operacyjny	Microsoft Windows7/10
Czujnik przyspieszenia systemu
Marka	YMK
Rodzaj wyjścia	Tryb ładowania
Wrażliwość:	30,93 pC/g
Zakres częstotliwości	0.5 ∙ 12 kHz
Zakres przyspieszenia	±2500 g
Środowisko operacyjne	-40~ +160°C
Dodatkowe specyfikacje
Zasilanie	Jednopasowe 220V ±10%
Powietrze sprężone	00,8Mpa
Temperatura	NT1powtarzalność
wilgotność	25°C < 85RH%
