System testowania drgań sinus i losowych z siłą 700 kgf i tablicą 600 mm

Jakie wyzwania związane z zastosowaniem często napotkają klienci podczas testowania wibracji?

Głównym wyzwaniem w testowaniu drgań jest realistyczne symulacje złożonych środowisk, w których produkty mogą występować podczas transportu, lotu lub rzeczywistej eksploatacji, takich jak przesuwanie sinusów,Wyborne wibracje, i warunków wstrząsowych, przy jednoczesnym zapewnieniu zgodności z normami międzynarodowymi, w tym GB, GJB, MIL, IEC i innymi.

Jednocześnie wielu klientów nie jest pewnych, jak wybrać odpowiednie urządzenia w zależności od ich konkretnych warunków badań, takich jak zakres częstotliwości, poziom przyspieszenia i wymagania ładunku użytkowego.

Rozwiązanie to opiera się na podstawowym połączeniu elektrodynamicznego wstrząsacza wibracyjnego A07S23, cyfrowego wzmacniacza mocy przełączania LA07K i sterownika VCSusb-2,wraz z pionowym stołem rozszerzającym się VT60 i poziomym stołem przesuwającym się HG60Może całkowicie pokryć wymagane wymagania dotyczące 1 ‰ 4500 Hz, wstrząsów i testów wstrząsowych, zapewniając jednocześnie siłę sinus 700 kgf i 600 × 600 mm.

Wszystkie projekty są zgodne z głównymi międzynarodowymi normami, takimi jak GB, MIL i IEC, i są wyposażone w wydajne chłodzenie, wiele funkcji ochrony bezpieczeństwa oraz funkcje automatycznego generowania raportów.

Jaki jest kluczowy element systemu wibracji?

Kluczem jest konstrukcja elektromagnetycznego wstrząsacza i jego ruchomych elementów.

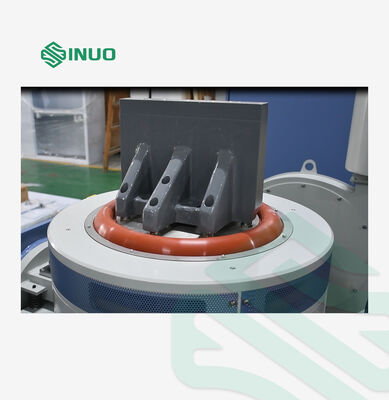

Nasz elektrodynamiczny wstrząsacz A07S23 ma następujące podstawowe specyfikacje:

• Wskaźniki siły
  • Siła sinus: 700 kgf
  • Siła losowa: 600 kgf
  • Siła uderzeniowa: 1200 kgf

• Duża zdolność przemieszczania
  • Maksymalne przesunięcie: 51 mm p-p
  • Przystosowane do badań dużych amplitud

• Odpowiedź wysokiej częstotliwości
  • Zakres częstotliwości: 1 ¢4500 Hz

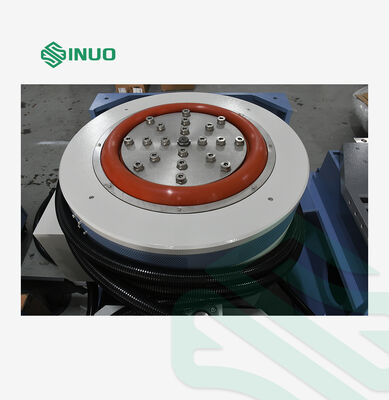

• Projektowanie cewki ruchowej
  • Średnica: 230 mm
  • Waga: tylko 7 kg
  • Łatwa konstrukcja zapewnia doskonałą wydajność wysokiej częstotliwości
  • Pozostałe, niepołączone z innymi
  • Wyposażone w fotoelektryczny system wsparcia obciążenia i podwójne łożyska kierownicze osiowe
  • Skutecznie zmniejsza drgania poprzeczne i zwiększa trwałość

• Dopuszczalny moment ekscentryczny
  • 300 N·m
  • Odpowiednie do instalacji obciążeń ekscentrycznych

• Wyciek magnetyczny
  • < 10 Gaussów
  • Wysokie bezpieczeństwo eksploatacyjne

Oprócz samego wstrząsacza, jakie systemy wspierające są wymagane dla kompletnego rozwiązania testowego?

Kompletny system badań drgań wymaga co najmniej następujących elementów:

1. LA07K cyfrowy wzmacniacz mocy przełącznikowej

• Moc wyjściowa: 7 KVA
• Wydajność: ≥ 90%
• Na podstawie technologii IGBT
• Zgodność z CE
• stosunek sygnału do hałasu: ≥ 65 dB
• Poziom hałasu: ≤ 70 dB

2. B402S Chłodzący dmuchawkę (z tłumikiem)

• Moc: 4 kW
• Przepływ powietrza: 40,8 m3/min

Korpus wstrząsacza przyjmuje:

• Kanały przepływu powietrza z pąków
• Dwuwarstwowe przewody przepływu powietrza

Zwiększa to znacząco wydajność chłodzenia.

3Dwie platformy rozszerzeniowe

VT60 Tabela wzrostu pionowego

• Rozmiar: 600 × 600 mm
• Materiał: stop magnezu i aluminium
• Twarda powierzchnia anodowana
• Zestaw z wkładami z przędzą ze stali nierdzewnej M8
• Używalna częstotliwość do 2000 Hz
• Waga: około 45 kg

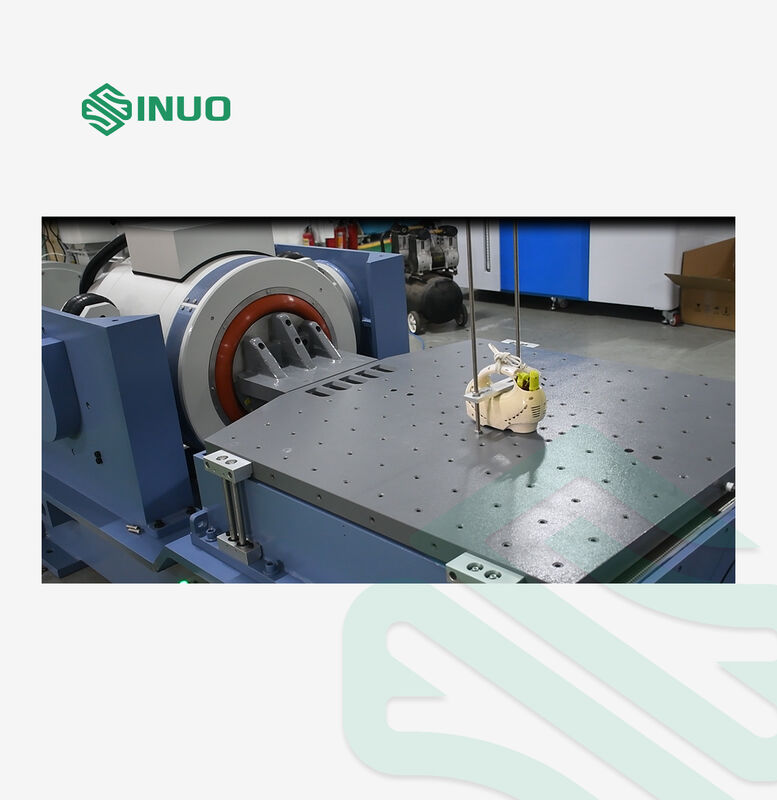

HG60 Horyzontalny stolik ślizgowy

• Rozmiar: 600 × 600 mm
• Wyposażone w naturalną bazę granitową i niezależny system dostaw ropy
• Zapewnia wysoką odporność na moment przewracania
• Wspiera również pracę do 2000 Hz

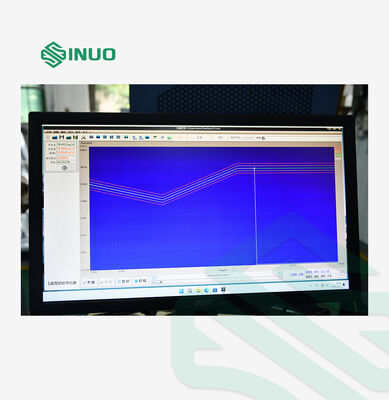

4. VCSusb-2 cyfrowy sterownik wibracji + serwo system ochrony

Charakterystyka sterownika

• 2 kanały wejściowe / 1 wyjściowe
• 32-bitowy DSP z płynącą kropką
• 24-bitowy ADC/DAC
• Zakres dynamiczny > 90 dB
• Wspiera:
  • Badanie sinusów
  • Przypadkowe wibracje
  • Klasyczne badania wstrząsowe
• Jedno kliknięcie generowanie raportów Word/PDF w języku chińskim i angielskim

Funkcje serwoprotekcji

Monitoring w czasie rzeczywistym:

• Temperatura
• Ciśnienie powietrza
• Przesunięcie
• Przesilanie
• Przesyłka
• Utrata fazy

Zapewnienie bezpieczeństwa zarówno sprzętu, jak i próbek.

Fotoelektryczny system automatycznego ośrodkowania

Automatycznie dostosowuje pozycję ruchomego cewka w celu utrzymania równowagi podczas załadunku i rozładunku.

Jaki poziom skuteczności może osiągnąć ten system?
