Sprzęt do testowania pojazdów elektrycznych

IEC 62196-2 EV ładowanie interfejsu pomiaru 16A / 32A / 63A wtyczki i wejścia testowe

Nazwa marki:	Sinuo
Numer modelu:	SNQC1013
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	100 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Chropowatość powierzchni:

≤ 0,8 μm (długość aktywna)

Tolerancja odstępu kontaktowego:

± 0,05 mm

Tolerancja wymiaru kontaktu:

+0,01 / 0 mm

Materiał kontaktowy:

Stal hartowana

Przetwarzanie kontaktów:

Drobno zmielony

Standard:

IEC 62196-2, IEC 62196-3

Szczegóły pakowania:

sklejka

Możliwość Supply:

100 zestawów miesięcznie

Opis produktu

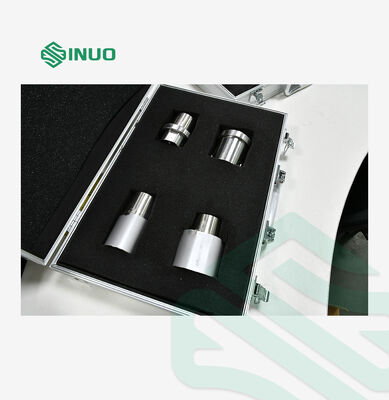

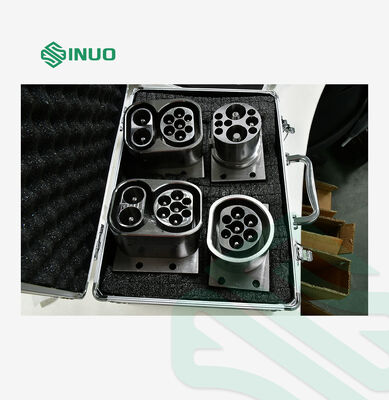

Wskaźniki testowe interfejsu ładowania pojazdów elektrycznych IEC 62196-2 | Wtyczki i gniazda pomiarowe 16A/32A/63A

Informacje o produkcie

Przyrządy probiercze produkowane są zgodnie z odpowiednimi arkuszami norm i posiadają drobno szlifowane styki wykonane z hartowanej stali. Chropowatość powierzchni styków nie powinna przekraczać 0,8 μm na ich długości czynnej, a rozstaw styków odbywa się w odstępach nominalnych z tolerancją ±0,05 mm.

Wymiary styków wtykowych, a także odległości powierzchni styków dla pozostałych typów styków wtykowych powinny odpowiadać wymiarom minimalnym określonym w odpowiednich arkuszach norm, z tolerancją +0,01/0 mm.

Przestrzegane standardy i klauzule

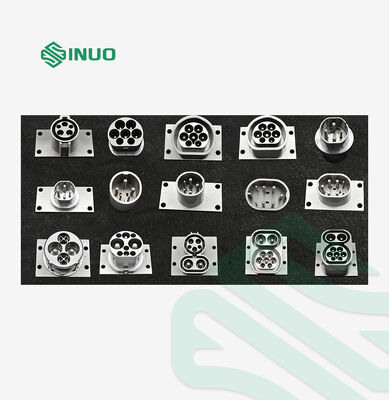

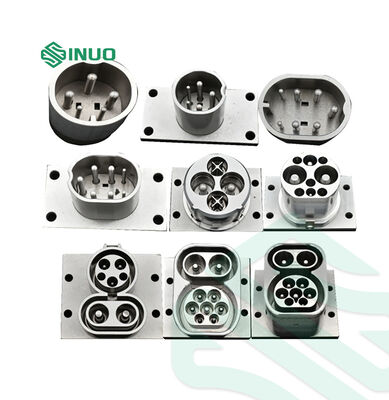

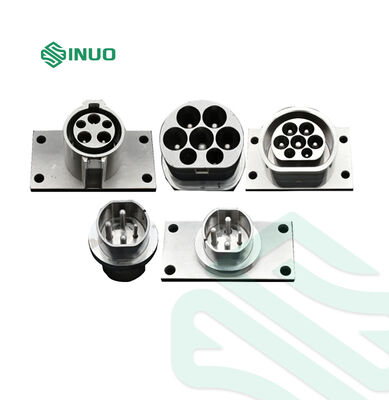

Lista wskaźników testowych

NIE.	Standard	Rysunek nr.	Nazwa
1	IEC62196-2/Ed.3/CDV © IEC(E)	ARKUSZ STANDARDOWY 2-I arkusz 1	Wtyczka testowa: 32A, 250 V AC WLOT POJAZDU
2	IEC62196-2/Ed.3/CDV © IEC(E)	ARKUSZ STANDARDOWY 2-Ilb arkusz 1	Wtyczka testowa: 63 A, 480 V TRÓJFAZOWA LUB 70 A, 250 V JEDNOFAZOWA
3	IEC62196-2/Ed.3/CDV © IEC(E)	ARKUSZ STANDARDOWY 2 – Ild arkusz 1	WEJŚCIE POJAZDU testowego: 63 A, 480 V TRÓJFAZOWE LUB 70 A, 250 V JEDNOFAZOWE
4	IEC62196-2/Ed.3/CDV © IEC(E)	ARKUSZ STANDARDOWY 2 – Jeśli arkusz 1	WEJŚCIE POJAZDU testowego: 63 A, 480 V TRÓJFAZOWE LUB 70 A, 250 V JEDNOFAZOWE
5	IEC62196-2/Ed.3/CDV © IEC(E)	ARKUSZ STANDARDOWY 2 – Arkusz Illa 1	Wtyczka testowa: 16 A, 250 V WTYCZKA JEDNOFAZOWA Z 1 STYKIEM PILOTA
6	IEC62196-2/Ed.3/CDV © IEC(E)	ARKUSZ STANDARDOWY 2 – Arkusz 3	WEJŚCIE POJAZDU testowego: 16A, 250V JEDNOFAZOWE WEJŚCIE POJAZDU Z 1 STYKIEM PILOTA
7	IEC62196-2/Ed.3/CDV © IEC(E)	ARKUSZ STANDARDOWY 2 – Arkusz ilustr. 1	Wtyczka testowa: 32 A, 250 V WTYCZKA JEDNOFAZOWA Z 2 STYKAMI PILOTOWYMI
8	IEC62196-2/Ed.3/CDV © IEC(E)	ARKUSZ STANDARDOWY 2 – arkusz ilustr. 3	WEJŚCIE POJAZDU testowego: 32A, 250V JEDNOFAZOWE WEJŚCIE POJAZDU Z 2 STYKAMI PILOTOWYMI
9	IEC62196-2/Ed.3/CDV © IEC(E)	ARKUSZ STANDARDOWY 2 – Arkusz ilustr. 1	Wtyczka testowa: 63 A, 480 V WTYCZKA TRÓJFAZOWA Z 2 STYKAMI PILOTA
10	IEC62196-2/Ed.3/CDV © IEC(E)	ARKUSZ STANDARDOWY 2 – arkusz ilustr. 3	WEJŚCIE POJAZDU TRÓJFAZOWEGO: 63 A, 480 V TRÓJFAZOWE WEJŚCIE POJAZDU Z 2 STYKAMI PILOTOWYMI
11	IEC62196-3/Ed.2/CDV © IEC(E)	ARKUSZ STANDARDOWY 3-Ib Arkusz 1	Sprawdź złącze pojazdu
12	IEC62196-3/Ed.2/CDV © IEC(E)	ARKUSZE STANDARDOWE KONFIGURACJA BB ŁĄCZNIK POJAZDOWY 250 A 900 V DC ARKUSZ STANDARDOWY 3-Iia Arkusz 1	Sprawdź złącze pojazdu
13	IEC62196-3/Ed.2/CDV © IEC(E)	STANDARDOWY ARKUSZ 3-IIIa Arkusz 2	Sprawdź wlot pojazdu
14	IEC62196-3/Ed.2/CDV © IEC(E)	ARKUSZ STANDARDOWY 3-Iva WLOTY POJAZDU TRYBY 2, 3 I 4 Arkusz 2	Sprawdź wlot pojazdu
15	IEC62196-3/Ed.2/CDV © IEC(E)	ARKUSZ STANDARDOWY 3-Ivb WLOT POJAZDU WSZYSTKIE TRYBY Arkusz 1	Sprawdź wlot pojazdu
