IEC 62368-1 Aneks D Tester napięcia udarowego do pomiaru odstępów izolacyjnych i powierzchniowych

IEC 62368-1 Aneks D Tester napięcia udarowego do pomiaru odstępów izolacyjnych i powierzchniowych

Nazwa marki:	Sinuo
Numer modelu:	SN1104-2
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	30 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Napięcie prądu stałego:

Maks. 6kV

Fala impulsowa:

Czas czoła fali impulsowej: 10 µs ± 30 %; Połowa czasu po fali: 700 µs ± 20 %

Napięcie znamionowe:

~ 220 V ± 10%, 50 Hz

Napięcie szczytowe::

0 ~ 6 kv, ± 5%

Interwał oddziaływania:

30 ~ 999 s

Cykle uderzenia:

1 ~ 9999

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

30 zestawów miesięcznie

Podkreślić:

Tester napięcia impulsowego napięcia szczytowego 6 kV

Tester napięcia impulsowego zgodny z IEC 62368-1

Regulowany tester napięcia impulsowego cykli udarowych

Opis produktu

Tester napięcia udarowego do testowania odstępów izolacyjnych i ścieżek pełzania zgodnie z normą IEC 62368-1, Aneks D

Przegląd produktu

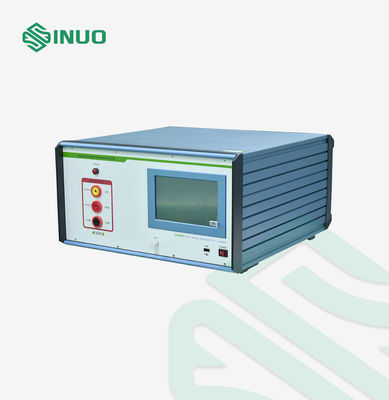

Generator napięcia udarowego SN1104-2 to profesjonalne urządzenie do testowania udarowego wysokim napięciem, zaprojektowane zgodnie z wymaganiami normy IEC 62368-1:2018, Sekcja 5.4.2, Sekcja 5.5.8, Aneks D, Aneks G.10 i Obwód 1 z Tabeli D.1.Jest on głównie używany do oceny zdolności wytrzymywania przepięć przejściowych

, weryfikacji odstępów izolacyjnych i ścieżek pełzania oraz wykrywania wydajności izolacji w przypadku przebicia produktów elektronicznych i elektrycznych.Urządzenie jest szeroko stosowane w laboratoriach bezpieczeństwa i u producentów do testowania urządzeń gospodarstwa domowego, sprzętu audio/wideo, sprzętu informatycznego i podobnych produktów elektronicznych

.Stosowane normyNorma

Wymaganie

IEC 62368-1:2018	Sekcja 5.4.2, Sekcja 5.5.8
IEC 62368-1 Aneks D	Wymagania dotyczące testu napięcia udarowego
IEC 62368-1 Aneks G.10	Dodatkowe wymagania dotyczące testów bezpieczeństwa
IEC 62368-1 Tabela D.1 Obwód 1	Zastosowanie napięcia udarowego

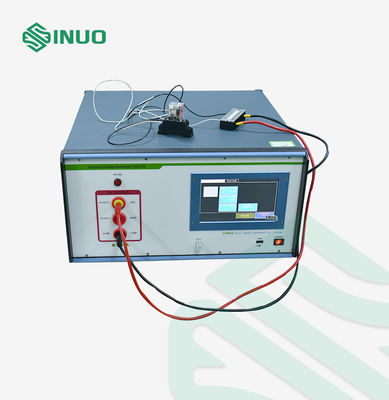

Zasada i proces testowania	Generator napięcia udarowego przykłada określony impuls wysokiego napięcia do badanego próbki, aby symulować warunki przepięcia przejściowego.

Podczas testowania:

Generator generuje ustawione napięcie udarowe na próbce.

System izolacyjny jest poddawany przejściowemu naprężeniu elektrycznemu.

W przypadku wystąpienia przebicia izolacji, próbka może generować widoczne iskry lub wyładowania akustyczne.
Wynik testu jest oceniany poprzez obserwację zmian odpowiedzi napięciowej i wydajności izolacji.
Ten test pomaga określić, czy produkty elektryczne posiadają wystarczającą ochronę izolacyjną przed nieoczekiwanymi przepięciami.
Kluczowe cechy

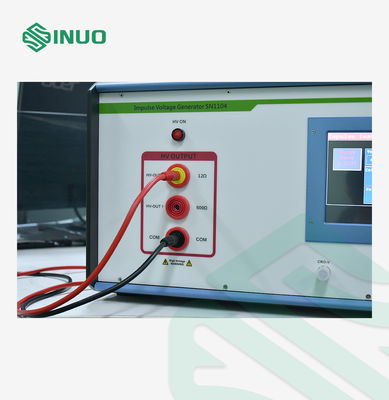

Wyjście wysokiego napięcia udarowego

Maksymalne napięcie wyjściowe do

6kV

Obsługuje testowanie impulsów o biegunowości dodatniej i ujemnejKształt fali zgodny z normą IEC
Generuje kształt fali napięcia udarowego zgodnie z wymaganiami normy IEC 62368-1

Weryfikacja kształtu fali może być przeprowadzona za pomocą zewnętrznego oscyloskopu

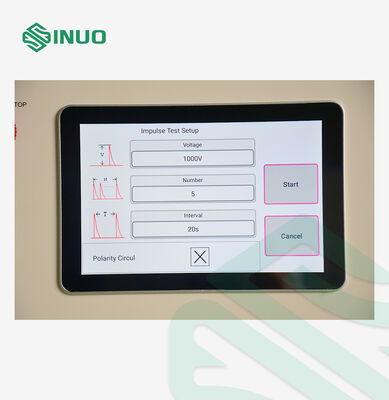

Elastyczne ustawienia testowe
Regulowany czas interwału uderzenia

Programowalne cykle uderzeń do powtarzalnych testów

Niezawodne rozwiązanie do testowania bezpieczeństwa
Nadaje się do laboratoriów certyfikujących, działów R&D i producentów elektroniki

Parametry techniczne:

Model

SN1104-2

Wysokie napięcie DC	Maks. 6kV
Fala napięcia udarowego	Czas narastania fali udarowej: 10 µs ± 30 %; Czas połowy wartości fali opadającej: 700 µs ± 20 % Należy pamiętać, że kształt fali powinien być sprawdzony na zewnętrznym oscyloskopie
Wewnętrzna rezystancja przyrządu	Rezystancja zgodna z ITU-T K.44
Napięcie szczytowe:	0~6kV, ± 5%
Czas interwału uderzenia	30~999s
Cykle uderzeń	1 ~ 9999
Biegunowość	Dodatnia i ujemna
Zasilanie robocze	Napięcie znamionowe: ~ 220V±10%, 50Hz, Pobór mocy: 50 VA
Wymiary	430mm×180mm×480mm
Waga	30 KG
Dlaczego wybrać generator napięcia udarowego SN1104-2?	✔ Zaprojektowany do

testów bezpieczeństwa elektrycznego zgodnie z normą IEC 62368-1

✔ Możliwość generowania wysokiego napięcia udarowego 6kV✔ Obsługuje testowanie biegunowości dodatniej i ujemnej
✔ Regulowane cykle uderzeń do oceny powtarzalności
✔ Nadaje się do globalnych laboratoriów zgodności i producentów
✔ Profesjonalne rozwiązanie do testowania przepięć przejściowych i izolacji
