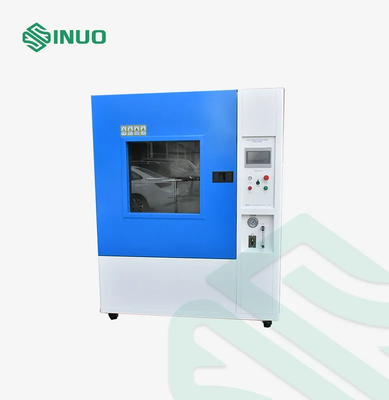

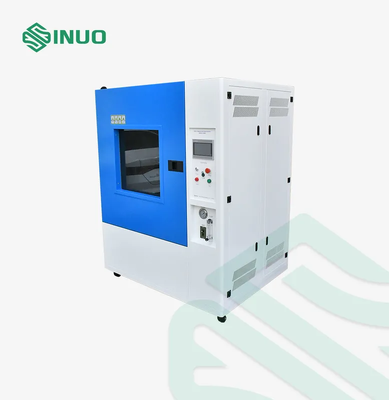

DO-160G Sprzęt do badań przeciwkropieniowych elektroniki lotniczej cywilnej o prędkości kropienia 140L/m2/h

DO-160G Sprzęt do badań przeciwkropieniowych elektroniki lotniczej cywilnej o prędkości kropienia 140L/m2/h

Nazwa marki:	Sinuo
Numer modelu:	SN4423
MOQ:	1
Cena:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	10 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Czas testu:

0-99,9 min

Wysokość kapania:

0-500 mm

Prędkość kapania:

140 l/m²/godz

Odstęp kropli:

25mm×25mm

Obszar ociekania:

szer.=800×800mm

Średnica kropli:

0,33 mm ± 0,01 mm

Wewnętrzne pudełko:

WDH=1000×1000mm×1000mm

Pudełko zewnętrzne:

Szer.=1280×2050mm×2150mm

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

10 zestawów miesięcznie

Podkreślić:

Komora testowa zapobiegająca kapaniu z szybkością kapania 140 l/m²/h

Wodoodporna komora testowa o wysokości kapania 0–500 mm

Sprzęt do testowania kropli ze stali nierdzewnej SUS304

Opis produktu

DO-160G Sprzęt do badań przeciwkropkowych elektroniki lotniczej cywilnej

Przegląd produktu

Sprzęt do badań przeciw kropleniu elektroniki lotniczej cywilnej DO-160G jest przeznaczony do badań wodoodporności wyposażenia lotniczego i elektroniki lotniczej narażonych na spadającą lub kapczącą wodę podczas eksploatacji statku powietrznego..

System symuluje kontrolowane środowisko wody kroplącej na próbce testowej i pomaga ocenić, czy obudowa i urządzenia mogą utrzymać wymaganą wydajność po narażeniu na działanie wody.

Celem badania

Badanie ma na celu sprawdzenie, czy urządzenia avioniki typu W mogą utrzymywać prawidłową wydajność, gdy są narażone na działanie wody kroplącej.Ocenia skuteczność ochronną obudowy produktu przed kroplami wody.

Zasada badania

Urządzenie kontroluje przepływ wody w celu osiągnięcia wymaganej prędkości kaplania wynoszącej 140 l/m2/h.W ten sposób generowany jest jednolity przepływ wody na całej powierzchni obudowy próbki testowej w celu symulacji określonego środowiska kaplania..

Struktura i cechy urządzeń

System kontroluje przepływ wody w celu utrzymania prędkości kroplówki 140 l/m2/h i zapewnia jednolite rozkład wody na całej powierzchni pomieszczenia próbkowego.

Zasilanie

AC 220 V ±5%, 50 Hz

Środowisko operacyjne

Sprzęt powinien być instalowany i eksploatowany w następujących warunkach:

Pozycja	Wymóg
Temperatura otoczenia	15 ̊35°C
Względna wilgotność	25~75% RH
Ciśnienie atmosferyczne	86 ‰ 106 kPa (860 ‰ 1060 mbar)
Instalacja	Płaska ziemia z odpowiednim oświetleniem
Bezpieczeństwo elektryczne	Przełącznik lub gniazdo wodoodporne
Woda i kanalizacja	Dobre urządzenia wprowadzania i odprowadzania wody

Źródło wody

Sprzęt jest wyposażony w urządzenie oczyszczające i filtrujące wodę, które pomaga zapewnić odpowiednią jakość wody do badania kroplówkowego.

Parametry techniczne:

Kontrola i obsługa	PLC i inteligentny układ sterowania ekranu dotykowego
Wymiary wewnętrzne i zewnętrzne pudełka	Wymagania w zakresie bezpieczeństwa i bezpieczeństwa
Obszar badań kroplówkowych	WD=800×800mm, inne rozmiary mogą być dostosowane
Wysokość kroplówki	Odległość między igłą a próbką wynosi 0-500 mm, poprzez regulację wysokości gramofonu lub podniesienie próbki
Prędkość kroplówki (pływ wody)	140 l/m2/h, automatyczna regulacja, odwołuje się do standardowej figury A, urządzenie wykorzystuje elektroniczny przepływomierz do sterowania ilością wody wstrzykiwanej do zbiornika wody,tak, aby wydzielenie wody z igły spełniało wymagania standardowe
Rysunek schematyczny

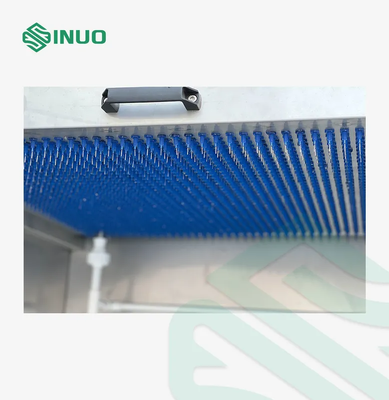

Średnica otworu w tacy deszczowej	00,33 mm±0,01 mm
Odległość pomiędzy otworami kroplającymi	25 mm × 25 mm, układ macierzysty
monitorowanie temperatury płynu, monitorowanie temperatury otoczenia	Urządzenie jest wyposażone w termostat, który może ogrzać próbkę.Parametry temperatury są ograniczone zgodnie z JJF1101Upewnij się, że temperatura w komorze eksperymentalnej jest jednakowa.
Lokalizacja pudełka do kropli	Położony na górze wewnętrznego pudełka, w stałej pozycji.
Czas badania	0-99.9min, można ustawić.

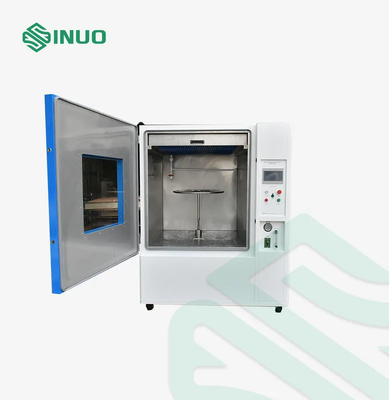

Materiał pudełkowy	Wewnętrzne pudełko jest wykonane ze stali nierdzewnej SUS304.
System cyrkulacji wody	Wjazd wody wyposażony jest w urządzenie filtrujące, a woda kroplająca z badania jest automatycznie zbierana do zbiornika wody przez podwozie i może być poddana recyklingowi.
Ochrona bezpieczeństwa	Ochrona sekwencji fazowej, ochrona przed wyciekiem, ochrona przed niedoborem wody, ochrona nieprawidłowa
