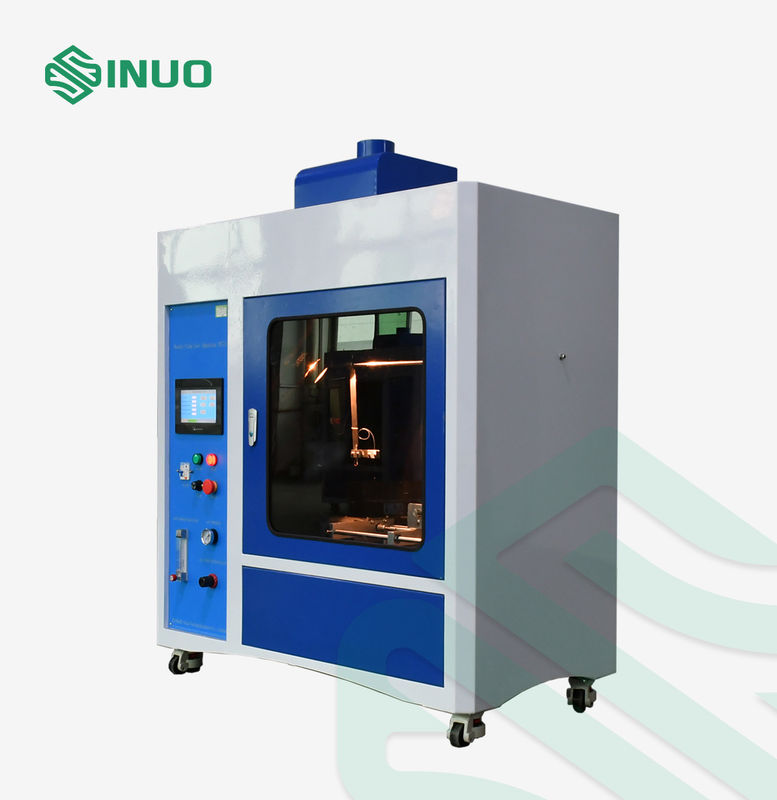

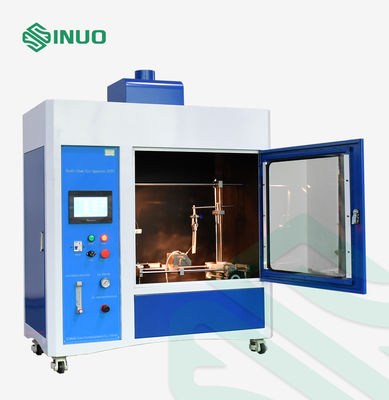

Tester płomienia igłowego IEC 60695-11-5 z kontrolą PLC i ekranem dotykowym

Urządzenie do badania płomienia igły jest przeznaczone do oceny zagrożenia pożarowego produktów elektrycznych i elektronicznych, komponentów, materiałów izolacyjnych i materiałów stałych palnych w warunkach awarii.

Badanie wykonuje się przy użyciu kontrolowanego płomienia igły na próbce pod określonym kątem i ocenia, czy materiał zapala się, a także czas trwania płomienia i zachowanie spalania po ekspozycji..

Urządzenie jest zaprojektowane zgodnie z normą IEC 60695-11-5 i nadaje się do badań płomienia igły w określonych warunkach badawczych.

Za pomocą sterowania PLC i 7-calowego kolorowego ekranu dotykowego SN773 zapewnia zautomatyzowaną pracę testową i wygodne monitorowanie parametrów do zastosowań laboratoryjnych i kontroli jakości.

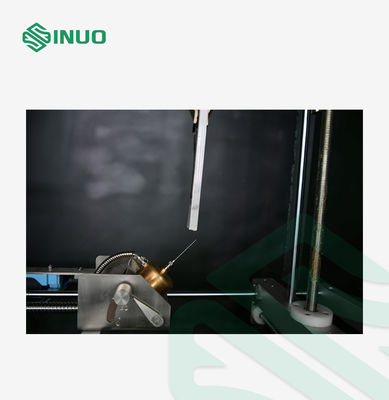

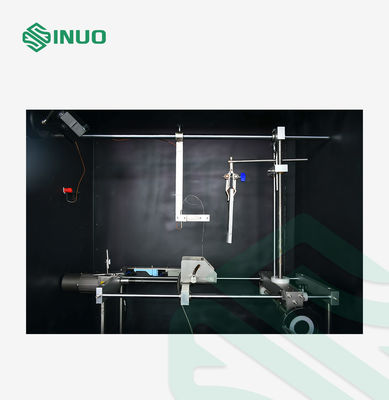

W badaniu stosuje się igłowaty palnik z gazem butanowym.45°do próbki podczas badania.

Na próbkę stosuje się określony płomień przez wymagany czas trwania.

• Czy próbka zapala się
• Czy spalanie trwa po zastosowaniu płomienia
• Czas trwania spalania
• Rozprzestrzenianie się płomienia lub zachowanie spalania

Badanie pomaga ocenić odporność materiałów i komponentów na zapalenie spowodowane niewielkim płomieniem zewnętrznym w nieprawidłowych lub błędnych warunkach.

System sterowania PLC automatyzuje sekwencję badań i poprawia powtarzalność badań.

Przystępny dla użytkownika interfejs ekranu dotykowego umożliwia operatorom wygodne ustawianie i monitorowanie parametrów badań.

Wysokość płomienia jest regulowana do 12 ± 1 mm i można ją sprawdzić za pomocą dostarczanego miernika wysokości płomienia.

Zintegrowany zegarek umożliwia precyzyjne pomiar zapłonu i czasu spalania.

Procedura badawcza obejmuje niezależny system odciągania powietrza, który pomaga utrzymać wymagane warunki badania.

Parametry/modele	SN773
Napięcie robocze	220 V/50 Hz prądu przemiennego
Kontrola	PLC
Wyświetlacz	7 cali kolorowy ekran dotykowy
Urządzenie do pomiaru czasu	9999X0.1S
Pojemnik spalinowy	Wewnętrzne otworyφ0,5 mm ± 0,1 mm, OD ≤φ0,9 mm, L ≥ 35 mm, stal nierdzewna
Kąt spalania	nachylenie 45° (w badaniu) lub pionowe (w przypadku regulacji wysokości płomienia)
Wysokość płomienia	12 ± 1 mm regulowane ((z miernikiem wysokości płomienia)
Kategoria gazu	95% butagasu (można użyć butelkowanego gazu z zapalniczki)
Zakres badania temperatury	0~1000°C
Wymóg ogrzewania płomieniem	Od 100° do 700°, czas dla wartości standardowych w zakresie 23,5S±1S
Termokopla termiczna	φ0,5 pancerz niklowo-chromowo-niklowo-aluminiowy drut K-termokoplowy
Pracownicy	0.5 sześcian, obudowa ze stali nierdzewnej, czarne tło.
Proces testowania	Automatyczne sterowanie procedurą badawczą, niezależny strumień powietrza
Dostosowanie wielkości objętości	Ustawienie przepływometra
Akcesoria	Płytka z białego sosna *1 Papier tkaninowy *5 Miernik wysokości płomienia zgodnie z rysunkiem A.3 *1 Teleregulator*1: Rura wydechowa z folii aluminiowej *1
Wielkość i waga sprzętu	1100 mm* 550 mm* 1100 mm, 120 kg
Zgodne ze standardem	IEC 60695-11-5 itd.
