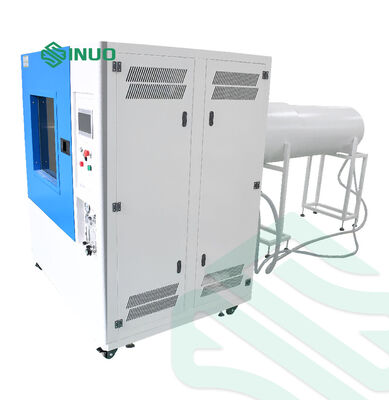

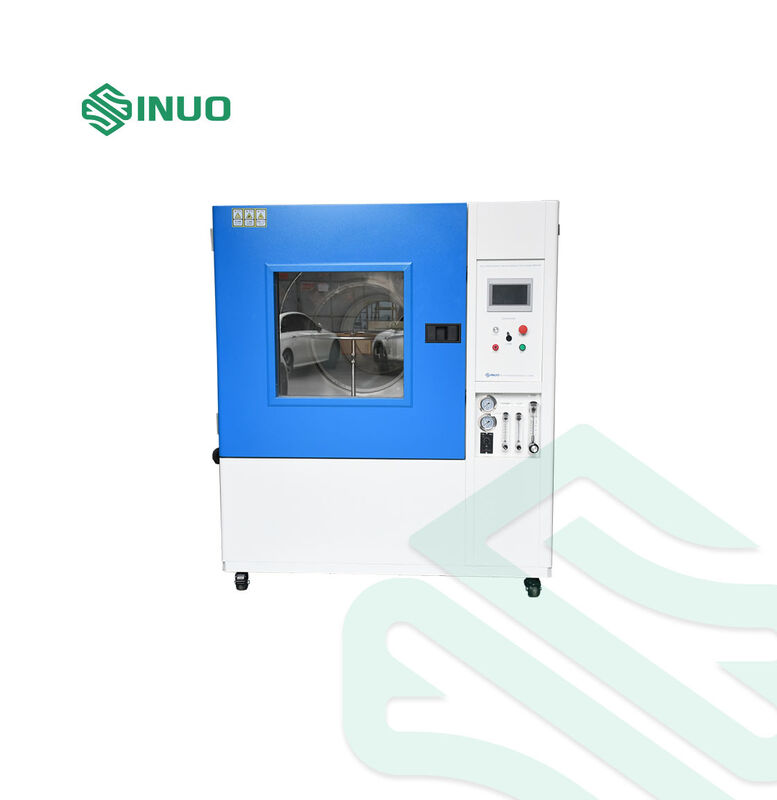

IEC 60529 IPX5 IPX6 Wysokotlakie spryskiwanie wodne urządzenia badawcze komora wodoodporna

W sprawieIPX5 IPX6 Komora badawcza wodoodpornajest przeznaczony do:Badania ochrony przed wchłanianiem IEC 60529 i klasyfikacji IPPosiada dedykowane dysze wodne, regulowany przepływ i ciśnienie, silnikowy gramofon i ciągły cyrkulat wody dla niezawodnego i powtarzalnego testowania.
Odpowiednie do:Produkty elektryczne, elektroniczne, oświetleniowe i motoryzacyjne, komora obsługuje testowanie wodoodporności dlarozwój produktów, kontrola jakości i weryfikacja zgodności.

wyposażone w dwa specjalne dysze rozpylające ze stali nierdzewnej:

• IPX5:Ø6,3 mm dyszy
• IPX6:Ø 12,5 mm dyszy

System obsługuje dwa poziomy badań strumienia wody pod wysokim ciśnieniem w jednej komorze badawczej.

System rozpylania wody zawieracyfrowy przepływometer i miernik ciśnieniado monitorowania i dostosowywania warunków badań.

Woda zebrana na dnie komory zostaje zwrócona do zbiornika i ciągle ponownie poddawana cyrkulacji, co sprawia, że system nadaje się do wielokrotnych badań wodoodporności.

W sprawieTaśma obrotowa o średnicy 1600 mmobraca się z regulowaną prędkością1 ̊7 obrotów na minutę, pomagając wystawić różne powierzchnie próbki na strumień wody.

Kontroler LCD z ekranem dotykowym umożliwia operatorom ustawienie czasu badania i wygodne sterowanie procesem badania.

Komora i rury spryskowe są wykonane zSUS304 ze stali nierdzewnejdla trwałości i odporności na ciągłą ekspozycję na wodę.

System działa poprzezzamknięty układ krążenia wody pod wysokim ciśnieniem.
Podczas badania pompa pobiera wodę z zbiornika i poddaje jej ciśnieniu, zanim dostarczy ją przez rurę rozpylającą ze stali nierdzewnej.
W przypadku badań IPX5 i IPX6 odpowiednia dysza rozpylająca kieruje wodą w kierunku próbki testowej.podczas gdy gramofon obraca się z ustawioną prędkością.
W sprawiepodczas badania monitorowane są natężenie przepływu wody i ciśnienie rozpylania, a woda zostaje zebrana i zwrócona do zbiornika w celu ciągłego krążenia.
Ta konfiguracja pomaga zapewnić stabilne i powtarzalne warunkiBadania wodoodporności IP i ocena ochrony przed wnikaniem.

Wielkość komory wewnętrznej	2000*2000*1000mm ((W*D*H)
Wielkość komory zewnętrznej	Przybliżeniem.4800*2060*1800mm ((W*D*H)
Wielkość próbki
Średnica obrotnika	1600 mm
Pojemność obciążenia obrójnika	10 kg
Liczba dyszek rozpylających	2; 1 dla IPX5 i 1 dla IPX6
Powierzchnia ekspozycji na wodę	Strona produktu
Odległość od dyszy do próbki	2500*3000 mm
Średnica otworu dyszy	IPX5:φ6,3 mm IPX6:φ12,5 mm
Wpływ wody	IPX5:12.5±0.625 ((L/min) IPX6:100±5 ((L/min)
Średnica rury	Węże podwyższonego ciśnienia o długości 1/4 cala i 1 cala, po 1 sztukę
Ciśnienie w wodzie	30~200 kPa, regulowane zgodnie z przepływem
Prędkość obrotnika	1 ̊7 obrotów na minutę
Czas trwania oprysku	3, 10, 30, 9999 min, regulowany
Czas pracy	1 ̊9999 min, regulowany
System krążenia wody	Ciągłe krążenie wody
Miernik ciśnienia	Wyświetla ciśnienie rozpylania wody
System sterowania	Samodzielnie opracowany system sterowania ekranu dotykowego (Teelong)
System rozpylania	Pompy wodne, miernik ciśnienia i stałe wsparcie rury rozpylającej
Materiał rury rozpylającej	Pozostałe
Materiał komory	SUS304 ze stali nierdzewnej
