IEC60086-4 pkt 6.5 załącznik B Kontrolowany temperaturą zewnętrzny tester zwarcia

Przegląd produktu:

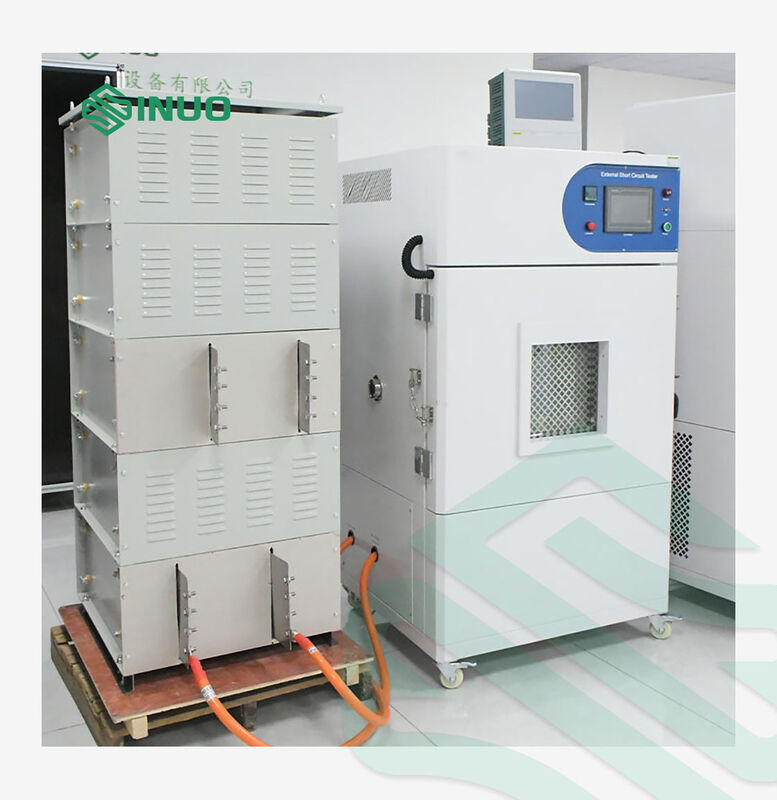

Badanie temperatury zewnętrznego zwarcia jest przeznaczone do badań bezpieczeństwa baterii litowej, badań nadużywania ogniw baterii i badań zewnętrznego zwarcia.

Przy maksymalnym prądzie obciążenia 1000 A, wbudowanym rezystorze 20 mΩ i czasie reakcji DC ≤ 5 μs system zapewnia kontrolowane i powtarzalne środowisko badawcze krótkofalowe o wysokim prądzie.

Zintegrowana komora sterowana temperaturą, monitorowanie temperatury powierzchni baterii, automatyczne sterowanie PLC,Odpały dymne i ochrona przeciwwybuchowa sprawiają, że nadaje się do laboratoriów badawczo-rozwojowych bateri, laboratoria badawcze bezpieczeństwa i aplikacje kontroli jakości.

Stosowane normy:

Jest zgodny ze standardem UN38.3 pkt 4.5 Test T.5, UL 1642, IEC 62619:2017, pkt 7.2.1, IEC 62133-1:2017 pkt 7.3.2 klauzula 7 normy IEC 62133-2:20173.1 i 7.3.2 klauzula 7 normy IEC 62133:20143.2,8.3.1, 8.3.2, IEC60086-4 pkt 6.5.1, IEC60086-4 pkt 6.5.8 6.5.9 i tak dalej.

Kluczowe cechy

• Maksymalny prąd obciążenia 1000A do badań zwarcia akumulatora o dużym prądzie
• czas reakcji prądu stałego ≤ 5 μs dla szybkiej reakcji zwarcia
• Wbudowany rezystor 20mΩ do kontrolowanego badania zewnętrznego zwarcia
• Zakres temperatur: RT+10°C do 100°C
• 2-kanałowe monitorowanie temperatury powierzchni baterii, zakres od -20 do 800°C
• PLC + sterowanie ekranem dotykowym do automatycznej pracy badania
• 0 ‰ 1000 A prądu stałego z dokładnością ± 0,5% F.S.
• Zintegrowana ochrona przeciwwybuchowa, przeciwciśnieniowa i przeciwwybuchowa

Podstawowa wydajność:

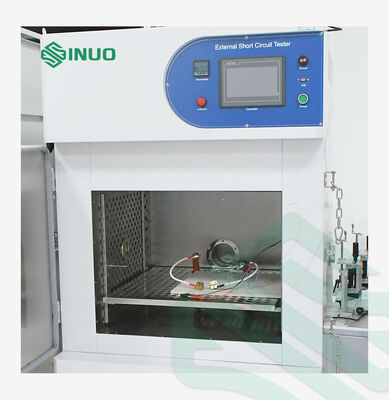

1. Prosta obsługa i sterowanie: ekran dotykowy, interfejs człowiek-maszyna, kontrolka dotykowa; bateria umieszczona jest na półce termostatu.Zamknij drzwi i naciśnij przycisk testowy ekranu dotykowego, aby automatycznie zakończyć test.
2. Bezpieczeństwo i odporność na wybuchy: konstrukcja wewnętrznych i zewnętrznych skrzynek została wzmocniona.
3. Ogólna estetyka: piękny i elegancki wygląd.
4. Wygodne w ustawieniu: dolna część wyposażenia wyposażona jest w uniwersalne koła i nogi zrównoważone w celu ułatwienia ruchu i mocowania wyposażenia.

Wymagania i etapy badania:

1. Po wprowadzeniu sprzętu do laboratorium należy ustawić odległość między przednią, tylną, lewą i prawą stroną sprzętu, ustawić stopy wyrównania, aby osiągnąć poziom podstawy, a następnie zamocować kubki.
2. Podłącz kabel zasilania do urządzenia i przetestuj maszynę.

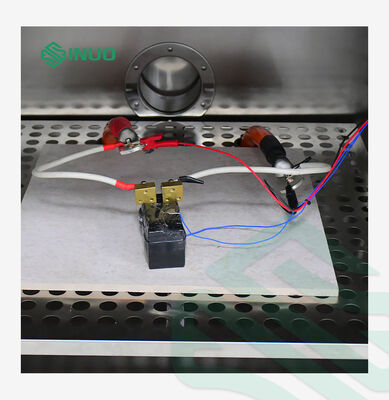

3. Ustawić parametry badania, umieścić baterię na półce wewnętrznego pudełka testowego, zamknąć drzwi i rozpocząć badanie.
4. W trakcie badania drzwi nie mogą być otwierane według własnej woli do czasu zakończenia badania.
