IEC 60695-2-20 UL 746C Badany zapłonu gorącego drutu dla elementów elektrycznych

Tester zapłonu gorącym drutem IEC 60695-2-20 UL 746C dla komponentów elektrycznych

Informacje o produkcie

Aparat do badania zapłonu gorącym drutem jest zgodny z normami IEC60695-2-20-1995, ASTMD3874-1997, IEC60950-1999, UL746A-2000, UL746C-2000, IEC829-1998.

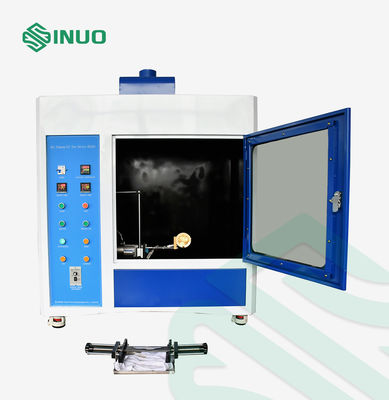

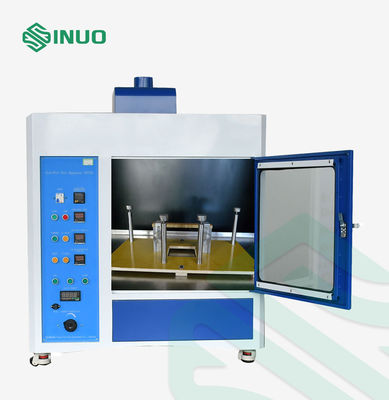

Komora ta ma czarne tło wewnątrz, z urządzeniem wentylacyjnym i oświetleniowym, czas i moc mogą być wyświetlane na ekranie dotykowym, z dużym oknem obserwacyjnym do wygodnej obserwacji i rejestracji, wysokiej jakości komponenty zapewniają stabilność i dokładność testów.

Zasada działania

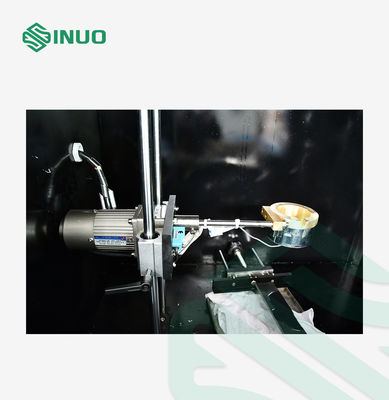

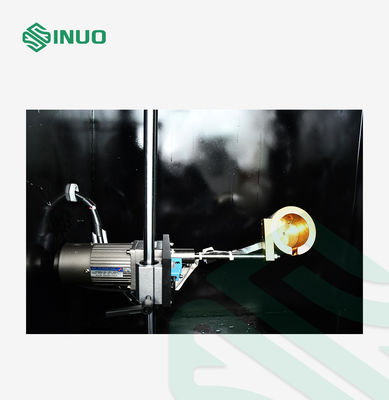

Badanie zapłonu gorącym drutem wykorzystuje drut elektryczny o określonym rozmiarze (długość 250 mm, średnica 0,5 mm) i określonym materiale (Ni80/Cr20), po wstępnym wyżarzaniu wymaganą moc grzewczą (0,26 W/mm) i określony czas (8s ~ 12s), nawijając 5 pełnych zwojów na próbce zgodnie z określonym napięciem nawijania (5,4 N) i skokiem nawijania (6,35 mm), testując próbkę nawiniętą drutem elektrycznym przez 120s przy przewidzianej mocy grzewczej (0,26 W/mm), oceniając ryzyko pożaru próbki na podstawie wyniku testu, czy uległa zapłonowi i czasu zapłonu.

Kluczowe cechy

• Obsługuje testy zgodnie z IEC 60695-2-20 i ASTM D3874
• Dotyczy oceny bezpieczeństwa produktów elektrycznych i elektronicznych
• Sterowanie PLC z 7-calowym wyświetlaczem dotykowym
• Cyfrowa regulacja i wyświetlanie mocy grzewczej
• Ustawiany czas wyżarzania i testu
• Określony drut oporowy Ni80/Cr20 do znormalizowanych testów
• Kontrolowane napięcie i skok nawijania
• Duże okno obserwacyjne do wygodnego monitorowania wizualnego
• Wewnętrzny system oświetlenia i wentylacji
• Czarne tło komory testowej dla lepszej obserwacji płomienia/zapłonu
• Kompaktowa konstrukcja laboratoryjna z niezawodnymi komponentami elektrycznymi

Parametry techniczne

Sterowanie i obsługa

Zintegrowany system sterowania PLC i 7-calowy ekran dotykowy zapewniają prosty interfejs do ustawiania i monitorowania parametrów testu.

Operatorzy mogą ustawić czas wyżarzania, czas trwania testu i moc grzewczą, a ekran dotykowy zapewnia wyświetlanie parametrów w czasie rzeczywistym podczas pracy.

Cyfrowy system sterowania redukuje potrzebę ręcznej regulacji i pomaga utrzymać spójne warunki testowe między próbkami, dzięki czemu urządzenie nadaje się do powtarzalnych laboratoryjnych testów bezpieczeństwa pożarowego.

Dlaczego wybrać ten tester zapłonu gorącym drutem?

Dokładna kontrola ogrzewania

Moc grzewcza może być regulowana cyfrowo w celu osiągnięcia określonego Warunek testowy 0,26 W/mm, wspierający spójne procedury testowe.

Kontrolowane przygotowanie próbki

Dedykowany układ nawijania pomaga utrzymać określone napięcie nawijania 5,4 N i skok nawijania 6,35 mm.

Łatwa obsługa za pomocą ekranu dotykowego

Sterowanie PLC i 7-calowy ekran dotykowy sprawiają, że ustawianie parametrów i monitorowanie testu jest wygodniejsze dla operatorów laboratoryjnych.

Ulepszona obserwacja testu

Czarne wnętrze komory, system oświetlenia i duże okno obserwacyjne zapewniają wyraźniejszy widok zachowania zapłonu.

Elastyczne ustawienia testu

Zarówno czas wyżarzania, jak i czas trwania testu można ustawić z góry zgodnie z procedurą testową, zapewniając większą elastyczność w zastosowaniach laboratoryjnych.

Szerokie zastosowania w testowaniu materiałów

Urządzenie może być używane do oceny ryzyka pożaru tworzyw sztucznych, polimerów i materiałów izolacyjnych elektrycznych, dzięki czemu nadaje się do laboratoryjnych laboratoriów bezpieczeństwa elektrycznego, producentów i zewnętrznych placówek testujących.
