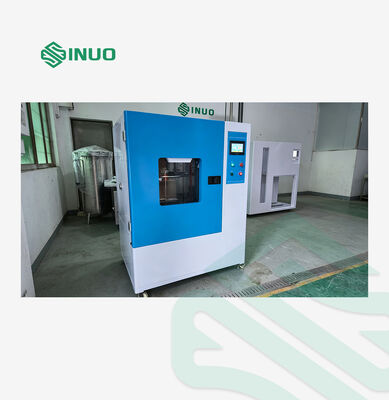

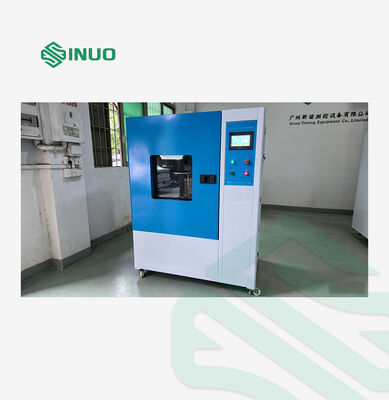

IEC 60529 IPX1‐2 Wyrostowa komora badawcza deszczu do kropli dla części elektronicznych i samochodowych

Parametry techniczne

Parametry konstrukcyjne

Rozmiar płyty kroplowej

Około L600 × W600 mm

Rozmiar komory wewnętrznej

Około L800 × D800 × H1000 mm

Ogólny wymiar zewnętrzny

Około L1250 × D1020 × H1750 mm

Średnica otworu kroplowego

Ø0,4 mm

Rozstaw między otworami kroplowymi

20 × 20 mm

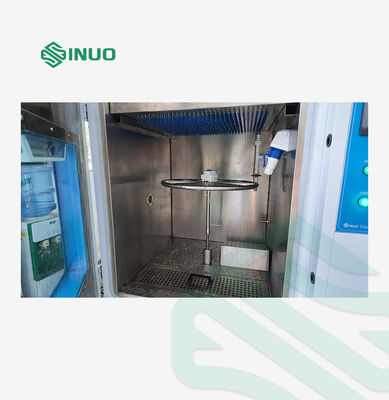

Średnica stołu obrotowego

Ø600 mm

Parametry funkcjonalne

Objętość opadów

IPX1: 1±0,5 mm/min
IPX2: 3±0,5 mm/min

Tryb regulacji przepływu

Regulacja ręczna

Tryb podnoszenia płyty kroplowej

Stały, niepodnoszony; podnoszenie realizowane przez obrotowy stolik próbki

Wysokość podnoszenia stołu obrotowego

400–700 mm

Obciążalność stołu obrotowego

50 kg

Kąt nachylenia stołu obrotowego

0° lub 15° (poziomo)

Prędkość obrotowa stołu obrotowego

1 obr./min (dla testu IPX1)

Zakres czasu testu

0-999 min

Urządzenia zabezpieczające

Zabezpieczenie przed upływem prądu, zabezpieczenie przed brakiem wody, zabezpieczenie przed zwarciem

Parametry elektryczne

Zasilanie

AC 220V

Moc znamionowa

1,0 kW

Akcesoria standardowe

1 instrukcja obsługi
1 certyfikat fabryczny
1 karta gwarancyjna urządzenia
1 wkład filtrujący
100 igieł do testowania kropli
20 mosiężnych podstawek pod igły kroplowe

Warunki pracy

Użytkownik musi zapewnić następujące warunki i dokonać odpowiednich połączeń.

Miejsce instalacji

1. Płaska podłoga z gładkim odpływem; podłogi i ściany muszą być wodoodporne, wyposażone w odpływy podłogowe lub rowki odpływowe.
2. Nośność podłogi ≥ 200 kg/m²
3. Dobrze wentylowane miejsce
4. Brak silnych wibracji w pobliżu urządzenia
5. Brak silnych zakłóceń pola elektromagnetycznego w pobliżu urządzenia
6. Brak łatwopalnych, wybuchowych, żrących substancji lub pyłu w pobliżu urządzenia
7. Wystarczająca przestrzeń do obsługi i konserwacji wokół jednostki: 600 mm wolnej przestrzeni z tyłu, po lewej, po prawej i na górze
8. 1200 mm wolnej przestrzeni z przodu urządzenia

Warunki otoczenia

· Temperatura: 5°C ~ 35°C
· Wilgotność względna: ≤85% RH
· Ciśnienie atmosferyczne: 86 kPa ~ 106 kPa

Warunki zasilania

Napięcie i częstotliwość

AC 220V±10%, 50Hz±10%; Przewód fazowy + przewód neutralny + przewód ochronny

Zainstalowana moc

1,0 kW

Rezystancja uziemienia ochronnego

Rezystancja uziemienia ochronnego mniejsza niż 4 Ω

Wyłącznik zasilania

1. Użytkownik musi zainstalować niezależny wyłącznik różnicowoprądowy (RCCB) o dopasowanej mocy, przeznaczony wyłącznie dla tego urządzenia, w miejscu instalacji.
2. Wyłączniki nożowe lub gniazdka ścienne są zabronione.
3. Wyłącznik różnicowoprądowy musi być zainstalowany w odległości do 2 metrów od urządzenia.

Wymagania dotyczące dopływu wody

1. Użytkownik musi zapewnić dopływ wody o ciśnieniu ≥0,2 MPa, wyposażony w 4-punktowy kran wodny w miejscu instalacji.
2. Kran wodny musi znajdować się w odległości do 2 metrów od urządzenia.

Wymagania dotyczące dopływu powietrza

Wymagana jest sprężarka powietrza; zalecane ciśnienie powietrza: 0,6 ~ 0,8 MPa.
