11KN Wysokomocowy Wibrator – Symulacja Pełnego Pasma Sinusoidalnego, Losowego i Wstrząsowego

11KN Wysokomocowy Wibrator – Symulacja Pełnego Pasma Sinusoidalnego, Losowego i Wstrząsowego

Nazwa marki:	Sinuo
Numer modelu:	SN553-EV211HG60VT60VCSusb-2
MOQ:	1
Cena:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	10 Stes/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate（Cost Additional）

Ładowność:

300 kg

Temperatura pracy:

0 ℃–40 ℃

Częstotliwość:

1 ~ 3300 Hz

Maksymalne przemieszczenie:

51 mm pp

Wejście zasilania:

380 V, 3-fazowe, 25 KVA

Wilgotność robocza:

0%–85% (bez kondensacji)

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

10 Stes/miesiąc

Podkreślić:

Tester wibracji dużej mocy 11KN

Pełnopasmowy sprzęt do badania wibracji sinusoidalnych

Maszyna do testowania wibracji ze stopu aluminium i magnezu

Opis produktu

11KN Silny tester drgań

Przegląd produktu

Sinuo 11KN elektromagnetic vibration test machine to wysokiej precyzji urządzenie do badania środowiska przemysłowego przeznaczone do weryfikacji niezawodności mechanicznej produktu.To symuluje wibracje prawdziwego świata., podniecenie mechaniczne i obciążenia uderzeniowe w celu wykrycia stabilności konstrukcyjnej i trwałości wydajności komponentów przemysłowych, rozwiązywania ryzyka awarii produktu spowodowanego uderzeniem wibracji w transporcie,obsługi i ekstremalnych środowisk pracy.

System jest szeroko stosowany w przemyśle lotniczym, motoryzacyjnym, morskim, elektronicznym i domowym. System jest w pełni zgodny z ogólnoświatowymi standardami badań, w tym GB, GJB, UL, JIS,DIN, ISO, BS, MIL, IEC i ASTM. Wspiera profesjonalny wybór modelu oparty na formule i dostosowane schematy badawcze,staje się preferowanym sprzętem testowym dla światowych producentów i laboratoriów zewnętrznych w zakresie certyfikacji kwalifikacji produktów.

Parametry techniczne

A11S24 parametry generatora pobudzenia elektromagnetycznego
Maksymalna siła pobudzenia sinusobowego	1100k.g.f. szczyt (11KN)
Maksymalna przypadkowa siła podniecająca	1100k.g.f rms (11KN)
Maksymalna siła pobudzenia w wyniku uderzenia	2200k.g.f. szczyt (22KN)
Zakres częstotliwości	1/3300 Hz
Maksymalne przesunięcie	51 mm p-p
Maksymalna prędkość	2 m/s
Maksymalne przyspieszenie	100G(980 m/s²)
Pierwszorzędna częstotliwość rezonansu	3100 Hz±5%
Skutecznośćobciążenie	300 kg
Częstotliwość izolacji drgań	20,5 Hz
Średnica przesuwanej cewki	F240 mm
Masę cewki ruchomego	10kg
Żuraw na stole.	16×M10
Wyciek strumienia	<10 gaussów
Dopuszczalny moment ekscentryczny	300N·m
Wielkość sprzętu	920Lmmx740Dmmx785mm (bez tabeli rozszerzania)
Masa sprzętu	Około 1100Kilogramowo(bez poziomego stołu przesuwanego)
LA12K cyfrowy wzmacniacz mocy przełącznikowej
Moc wyjściowa	12KVA
Napięcie wyjściowe	100V
Prąd wyjściowy	100A
Wydajność wzmacniacza	≥ 90%
Częstotliwość przełączania	116 kHz
Wskaźnik sygnału do hałasu (SNR)	≥ 65 dB
Poziom hałasu	≤ 70 dB
Rozmiar wzmacniacza	910Lmmx610Dmmx1150Hmm
System ochrony serwo
Funkcja	Temperatura, ciśnienie wiatru, przesunięcie, nad napięcie, nad prąd, podpięcie wejściowe, usterka zewnętrzna, zasilacz sterowania, usterka logiczna, utrata fazy wejściowej
Cyfrowy sterownik wibracji VCSusb-2
Konfiguracja sprzętu	2 jednoczesne kanały wejścia, 1 kanał wyjścia Sine, przypadkowy, klasyczny szok
Komputer sterujący	Komputer markowy z 17-calowym monitorem LCD, klawiaturą i myszą optyczną
Oprogramowanie	Dzięki dwujęzycznemu interfejsowi operacyjnemu (chiński/angielski) obsługuje analizę domeny czasowej i częstotliwości, kontrolę źródła sygnału, analizę przepływu sinusów i wiele innych.Może automatycznie generować raporty testu WORD, a także funkcje wyświetlania sygnałów/danych, przechowywania, konfiguracji parametrów badań i analizy danych.
Czujnik przyspieszenia LTE C04A07	Zakres częstotliwości: 1-8000Hz Wrażliwość:30 pz/g Zakres temperatur: -40 - 160°C
VT60 pionowa tabela przedłużania
Materiał	Aluminium/Stop magnezu, twardy anodowany powierzchnią
Wielkość stołu	600 mm × 600 mm
Stałe otwory	M8 ręcznik śrubkowy ze stali nierdzewnej, trwały i odporny na zużycie
Uczęstotliwość sagi	Środek:2000 Hz; losowo: 2000 Hz
Waga	O...45KG

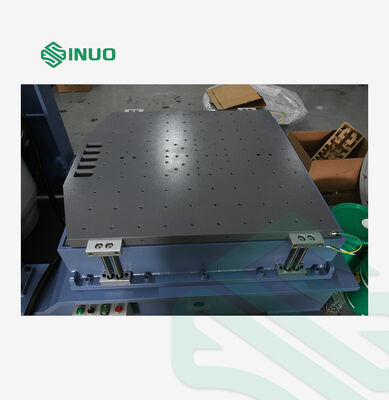

HG60 poziomy stół przesuwny z oliwą
Materiał	Aluminium/Stop magnezu, twardy anodowany powierzchnią
Wielkość stołu	600 mm × 600 mm
Stałe otwory	M8 ręcznik śrubkowy ze stali nierdzewnej, trwały i odporny na zużycie
Uczęstotliwość sagi	Środek:2000 Hz; losowo: 2000 Hz
Waga	O...57KG
B402S wentylator chłodzący (w tym tłumik)
Moc wentylatora	4KW
Przepływ wentylatora	40.8m3/min
Ciśnienie wentylatora	0.049kgf/cm2
Wymagania elektryczne
Zasilanie	Klimatyzator3-fazowe 380V/50Hz,25 KVA
Powietrze sprężone	00,6Mpa
Odporność ziemi	≤4Ω

Wydajność urządzeń i zalety strukturalne

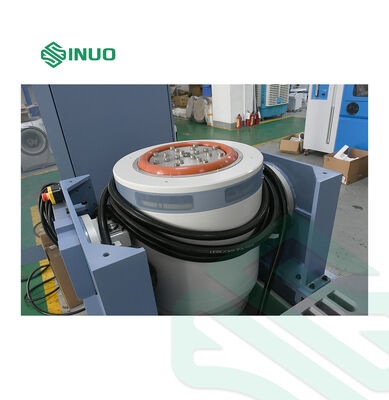

1Optymalizowana struktura ciała stołu wibracji

Przyjmuje precyzyjną odlewaną i ręcznie polerowaną cewkę ruchomą, dopasowaną do podwójnego łożyska kierowania osiowego i fotoelektrycznego systemu wsparcia obciążenia.Skutecznie hamuje odchylenie osiowe i przemieszczenie obrotowe podczas badań drgań o wysokiej częstotliwości, znacznie poprawiając stabilność badań i żywotność.unikanie zakłóceń w badaniu próbek i otaczającego urządzeniaPowierzchnia przyjmuje fosforanową obróbkę antykorozyjną i zaawansowaną technologię farb samochodowych, o doskonałej odporności na zużycie i odporności na rdza dla długotrwałej ciągłej pracy przemysłowej.

Wyposażony w przewód powietrza z pęcherzem miodnym i strukturę rozpraszania ciepła z dwuskładnikowym szuntem, dopasowany do wentylatora tłumiącego o niskim hałasie, rozwiązuje problem przegrzania podczas długotrwałego testowania z dużym obciążeniem,realizowanie nisko hałasowego i wydajnego rozpraszania ciepła.

2Wysokiej wydajności cyfrowy wzmacniacz mocy

cyfrowy wzmacniacz mocy LA12K przyjmuje zaawansowaną technologię IGBT i algorytm modulacji PWM mnożenia częstotliwością sinusową, z stosunkiem sygnału do hałasu ≥ 65 dB i wydajnością roboczą powyżej 90%.Spełnia normy bezpieczeństwa UE CETechnologia elektronicznego automatycznego współdzielenia prądu zapewnia zrównoważoną moc wyjściową.skuteczne uniknięcie zniekształceń sygnału i zapewnienie autentyczności i dokładności danych z badań drgań.

3. System bezpieczeństwa serwo pełnej ochrony

Wbudowany wielowymiarowy mechanizm ochrony bezpieczeństwa, obejmujący ochronę przed nad napięciem, pod napięciem, utratą fazy, nad prądem, nad temperaturą, nad przesunięciem, błędami zewnętrznymi i błędami logicznymi.Może automatycznie alarmować i zatrzymać maszynę w przypadku nieprawidłowych warunków, chroniąc próbki badawcze, ciało urządzenia i operatorów, realizując operację badawczą o zerowym ryzyku.

4Wysokiej precyzji inteligentny kontroler wibracji

Przyjmuje 32-bitowy procesor DSP z pętlą pływającą (częstotliwość główną 300 MHz) i 24-bitowy układ ADC/DAC o wysokiej rozdzielczości, z dynamicznym zakresem sterowania powyżej 90 dB i stosunkiem sygnału do hałasu powyżej 100 dB.Niezależna konstrukcja pętli sterującej oddziela działanie komputera od sterowania systemem, zapewniając reakcję w czasie rzeczywistym i bardzo wysoką precyzję sterowania.

Obsługuje trzy podstawowe tryby testowe: drgania losowe, przesuwanie sinusów i klasyczne wstrząsy.Dwujęzyczny system chiński/angielski obsługuje generowanie raportów testowych Word/PDF jednym kliknięciem, z pełną analizą danych, wyświetleniem krzywej i funkcjami przechowywania danych, wygodne do certyfikacji laboratoryjnej i archiwizacji inspekcji jakości w fabryce.

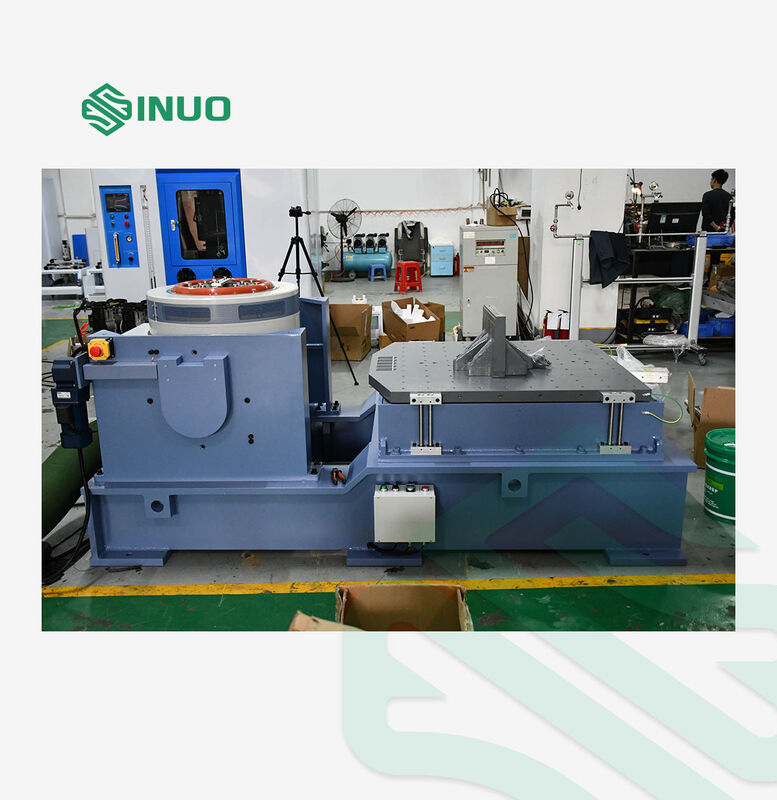

5. Wielokierunkowa zdolność do rozszerzania testu

Wyposażone w pionowe i poziome platformy testowe stopu magnezu 600*600 mm, z twardą powierzchnią anodowaną i trwałymi rękawami śruby ze stali nierdzewnej M8, obsługującymi wysoką częstotliwość długoterminowych badań.Niezależny poziomy płytki olejowej slajd stołu jest wyposażony w naturalny granitowy podstawy i oddzielnego źródła oleju, z silnym przytrzymaniem bocznym i wysoką odpornością na moment przewracania, spełniającą wymagania badania wielokątnego i wielo kierunkowego wibracji dużych i nieregularnych próbek.
