Przegląd produktu

Zintegrowany system badań wodoodporności IPX1-IPX8 SN4418 to modułowe rozwiązanie do badań wnikliwości wody do oceny ochrony obudowy elektrycznej i elektronicznej przed wnikaniem wody.

Zaprojektowane zgodnie z IEC 60529:2013, system integruje wiele metod badawczych od IPX1 do IPX8 w jednym skoordynowanym rozwiązaniu laboratoryjnym.Można go skonfigurować dla produktów od urządzeń elektrycznych i urządzeń oświetleniowych do obudowy elektrycznej i innych produktów wymagających badań wodoodporności IP i ochrony przed wtargnięciem.

System ten obejmuje:

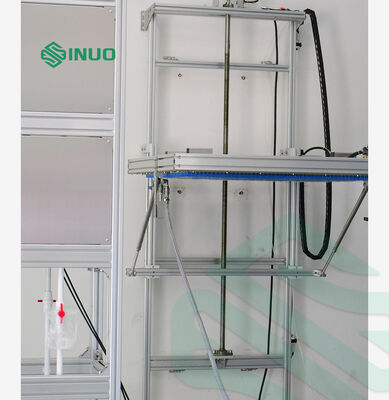

1. IPX1-IPX2 Pionowy urządzenie do badania kropli deszczu

Werykacyjny urządzenie do kroplówki deszczu jest zaprojektowane w celu symulacji pionowo spadających kropli wody, pudełko może być automatycznie podnoszone lub opuszczone,podczas gdy płytka kroplówkowa ze stali nierdzewnej zapewnia stabilną dystrybucję wody.

Specyfikacje:

2. IPX3-IPX4 Urządzenie do badań rur oscylujących

W przypadku urządzenia do testowania oscylującej rurki wykorzystuje się napędzany silnikiem mechanizm skrętowy do generowania kontrolowanego spryskiwania wody.

Parametry techniczne:

Nie, nie, nie.	Pozycja	parametry
1	Zaopatrzenie wodne	Przepływ wody> 10L/min±5% czystej wody bez włączenia.
2	Rozmiar oscylującej rury	Standardowo dostępne z R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm rurami oscylującymi, wykonanymi ze stali nierdzewnej
3	Otwór igły	Φ0,4 mm
4	Włączony kąt dwóch otworów	IPX3:120°; IPX4:180°
5	kąt oscylacji rurki	Maksymalnie ± 175° można ustawić z góry (Uwaga: standard wymaga IPX3:120°; IPX4:360°, ale ze względu na to, że podczas badania znajduje się gramofon pod oscylującą rurą, nie można osiągnąć 360° podczas rzeczywistego badania,jeśli bez gramofonu, wówczas można osiągnąć 360°)
6	Prędkość obrotowa	IPX3: 4 s/czas (2×120°); IPX4: 12 s/czas (2×360°);
7	Przepływ wody	Można ustawić w zależności od wielkości wahadła i liczby otworów szpilkowych (0,07 l/min na otwór)
8	Czas badania	0.01S 99 godzin 59 minut, można ustawić.
9	Miernik ciśnienia	0 ~ 0,25 MPa
10	Wymagania dotyczące lokalizacji	Dedykowana IP wodoodporna sala badawcza, ziemia powinna być płaska z oświetleniem 10A wodoodporny przełącznik przecieku (lub gniazdo) używany do sprzętu.Instalacja naziemna
11	Obszar	Zgodnie z oscylującą rurą wybrał

3. IPX3-IPX4 Dźwignia rozpylająca

W przypadku obszarów obudowy, które nie mogą być odpowiednio wystawione na działanie przez rurę oscylującą, ręczna dysza rozpylająca stanowi alternatywną metodę badania.

Dźwignia rozpylająca została zaprojektowana i wyprodukowana zgodnie z normami IEC60529 IPX3 i IPX4.

Parametry techniczne:

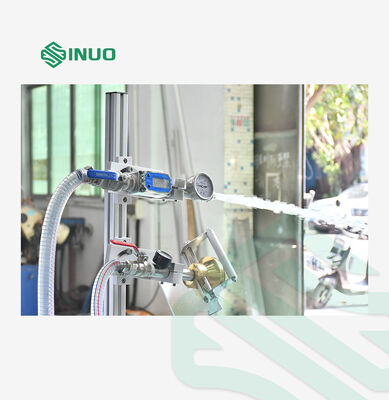

4. IPX5-IPX6 Dźwignia węża

Moduł dyszy węża jest przeznaczony do silnych badań strumieniowych wody i obsługuje oddzielne wymagania przepływu dla IPX5 i IPX6.

Parametry techniczne:

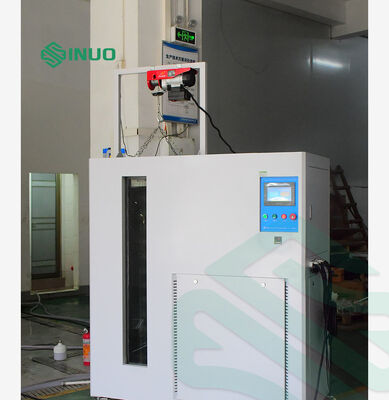

5. IPX7 Zintegrowana komora zanurzania i zbiornik wody i szafa sterująca

Zintegrowana jednostka zasilania wodą służy jako centralna sekcja sterowania dla systemu badań wodoodporności.Zapewnia kontrolowany przepływ wody i temperaturę dla różnych poziomów badań IP, a także funkcjonuje jako komora zanurzenia IPX7 i system dostaw wody IPX8.

Parametry techniczne:

6. IPX8 Zbiornik głębokiego zanurzenia

Zbiornik głębokiego zanurzenia został zaprojektowany i wyprodukowany zgodnie z normą IEC60529 IPX8.

Parametry techniczne:

1 zbiornik ciśnieniowy: zbiornik ze stali nierdzewnej, średnica 0,6 m, wysokość 1,2 m.

2 zakres regulacji ciśnienia: 0 ~ 5 bar (może być dostosowany).

3 system ciśnienia: pompa ze stali nierdzewnej + przetwornik częstotliwości.

4 dokładność miernika ciśnienia: 0,25 stopnia, zakres: 6 bar.

5 czas badania: 0-99 min.

6 maksymalne ciśnienie graniczne: 5 bar.

7 ochrona ciśnienia: ochrona przełącznika ciśnienia.

8 podłączyć do urządzenia wodociągowego przez 3/4 podwyższonego ciśnienia koło stalowe węża podłączenia

7.Turntable

Pozycja obracająca się pod kątem nachylenia jest niezbędnym akcesorium do badania IPX1~IPX6.

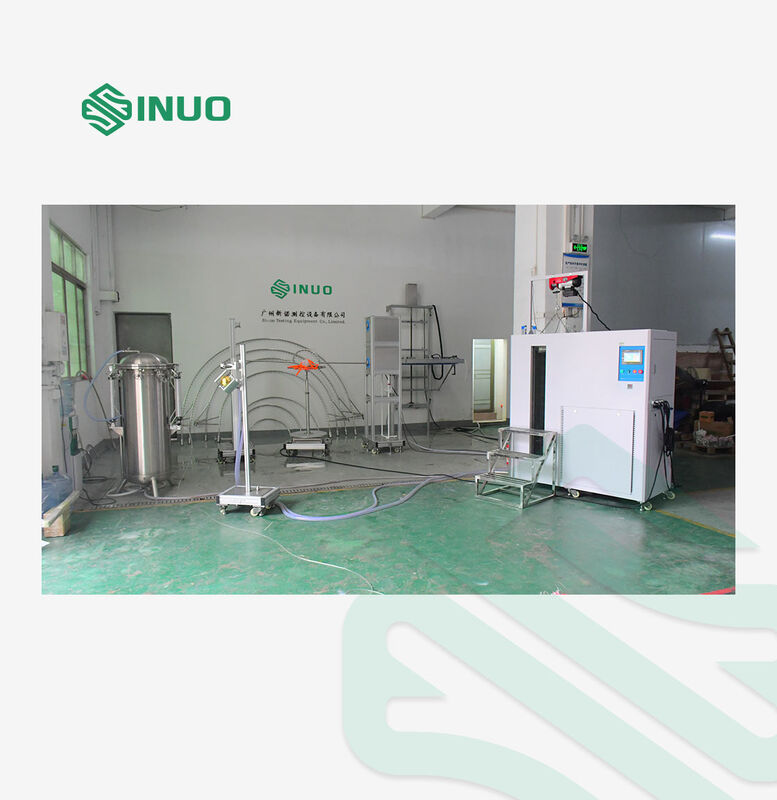

Dlaczego należy wybrać zintegrowany system badań IPX?

Jedna platforma dla IPX1-IPX8

Zamiast instalować oddzielne urządzenia do badań wodoodporności dla każdego poziomu IP, zintegrowana konfiguracja zapewnia wielokrotnemetody badania wnikliwości wodyrazem w jednym roztworze laboratoryjnym.

Kontrolowany przepływ wody i temperatura

System centralizowanego dostaw wody obsługuje zarówno małe, jak i duże przepływy, z programowalną temperaturą wody i kontrolą przepływu.

PLC + działanie ekranu dotykowego

Parametry badań można ustawić i monitorować za pośrednictwem 7-calowego interfejsu ekranu dotykowego sterowanego przez PLC, ułatwiając codzienną pracę i poprawiając powtarzalność badań.

Elastyczna konfiguracja laboratorium

Różne rozmiary oscylujących rur, metody rozpylania, urządzenia zanurzające i konfiguracje gramofonów pozwalają dostosować system do różnych próbek i układów laboratoryjnych.

Zaprojektowane do testowania kodów IP

System został zaprojektowany zgodnie z wymogami badań wodoodporności IEC 60529 IPX1-IPX8, co czyni go odpowiednim dla laboratoriów zajmujących się ochroną przed wejściem w obudowę,badania produktów elektrycznych i badania zgodności.
