Komora do badania temperatury i wilgotności

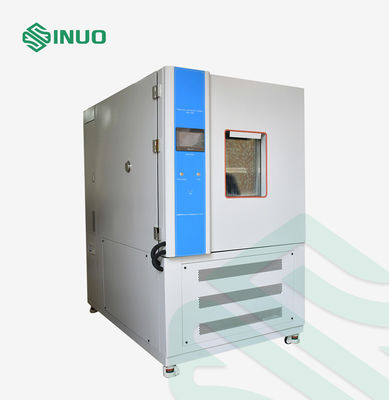

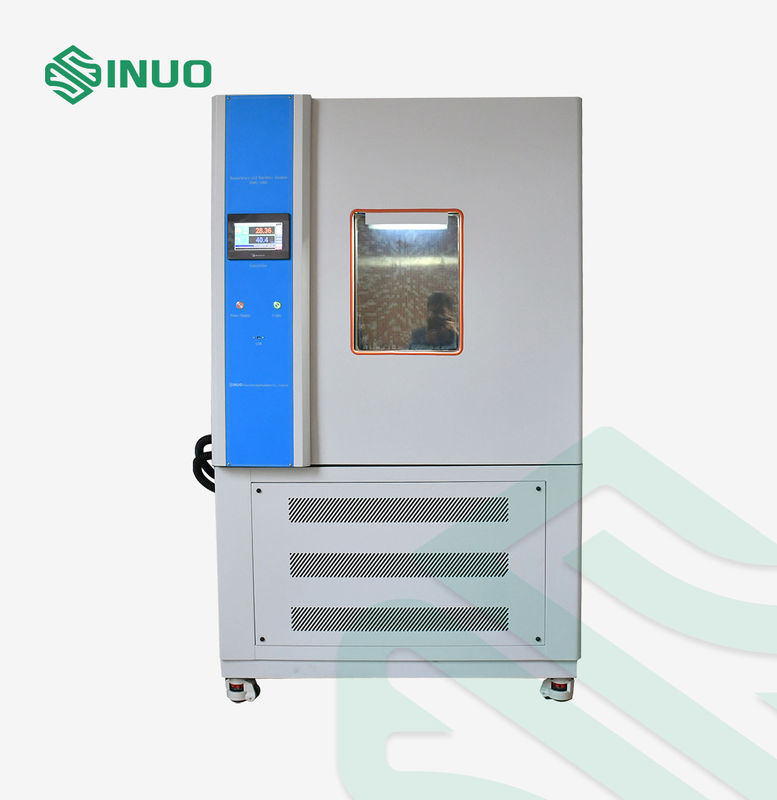

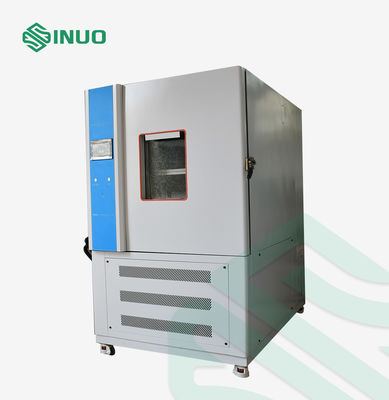

Komora do testów temperatury i wilgotności zgodna z normą IEC 60068 - od -70°C do +150°C Test środowiskowy

Komora do testów temperatury i wilgotności zgodna z normą IEC 60068 - od -70°C do +150°C Test środowiskowy

Nazwa marki:	Sinuo
Numer modelu:	SN881-1000L
MOQ:	1
Cena:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	10 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Rozmiar wewnętrzny:

1000*1000*1000 mm

Rozmiar zewnętrzny:

1280*2150*2050 mm

Zakres temperatur:

-70°C ~+150°C

Zakres wilgotności:

20% ~ 98% wilgotności względnej

Szybkość ogrzewania:

≧2-3°C/min

Szybkość chłodzenia:

≧ 1 ° C/min, średnio bez obciążenia

Szczegóły pakowania:

Obudowa ze sklejki

Możliwość Supply:

10 zestawów miesięcznie

Podkreślić:

-70°C do +150°C Komora do pomiaru temperatury i wilgotności

Komora do badań środowiskowych o wilgotności względnej od 20% do 98%.

Komora do badań klimatycznych o wymiarach 1000 × 1000 × 1000 mm

Opis produktu

IEC 60068 Komora do badania temperatury i wilgotności -70°C do +150°C Test środowiskowy

Komora do badania wilgotności i temperatury przeznaczona jest do testowania niezawodności środowiskowej komponentów elektronicznych, produktów elektrycznych, urządzeń, tworzyw sztucznych, surowców i innych produktów przemysłowych.

Zapewnia kontrolowane warunki testowe w wysokiej, niskiej temperaturze i wilgotności w celu oceny wydajności i niezawodności produktu podczas przechowywania, transportu i narażenia środowiskowego. Dzięki programowalnemu systemowi kontroli temperatury i wilgotności komora może wykonywać zarówno stałe, jak i cykliczne badania środowiskowe.

Komora nadaje się do zastosowań takich jak badania na zimno, badania na sucho, badania na ciepło w stanie ustalonym i cykliczne badania na ciepło w wilgoci, co czyni ją praktycznym rozwiązaniem do opracowywania produktów, kontroli jakości, laboratoriów niezawodności i testowania zgodności.

Komora do testów temperatury i wilgotności zgodna z normą IEC 60068 - od -70°C do +150°C Test środowiskowy

Kluczowe funkcje

Szeroki zakres temperatur od -70°C do +150°C
Zakres regulacji wilgotności od 20% do 98% RH
Komora robocza o wymiarach 1000 × 1000 × 1000 mm
7-calowy kolorowy ekran dotykowy z programowalnym sterowaniem
Obsługuje programy testujące temperaturę i wilgotność
Do 120 programowalnych grup programów
Do 12 000 programowalnych segmentów
Wyświetlanie krzywej temperatury i wilgotności w czasie rzeczywistym
Interfejs komunikacyjny RS-232 / RS-485
Automatyczna regulacja wydajności chłodniczej
Chłodzony powietrzem mechaniczny kompresyjny układ chłodniczy
Wiele funkcji zabezpieczających
Kabel/port przelotowy o średnicy 50 mm
Konfigurowalna pozycja i ilość otworów prowadzących
Angielski/chiński interfejs operacyjny

Obowiązujące standardy

Komora środowiskowa jest przeznaczona do metod badawczych określonych w następujących normach dotyczących badań środowiskowych IEC 60068:

Standard	Metoda testowa	Aplikacja
IEC 60068-2-1:2007	Próba A – Zimno	Testy środowiskowe w niskiej temperaturze
IEC 60068-2-2:2007	Test B – Suche gorąco	Testowanie w wysokiej temperaturze na sucho
IEC 60068-2-30:2005	Test Db – wilgotne ciepło, cykliczne	Cykliczne badanie temperatury i wilgotności
IEC 60068-2-78:2012	Kabina testowa – wilgotne ciepło, stan ustalony	Testy środowiskowe przy stałej wilgotności

Parametry techniczne

Sterowanie i obsługa	Inteligentny system sterowania PLC i ekranu dotykowego
Rozmiar komory	Rozmiar wewnętrzny	Rozmiar zewnętrzny
	100010001000 mm	128021502050 mm
Zakres temperatur	-70°C ~+150°C
Zakres wilgotności	20% ~ 98% wilgotności względnej (Temperatura: 20 ℃ ~ 85 ℃, patrz wykres zakresów regulacji temperatury i wilgotności, brak aktywnego obciążenia cieplnego)
Wahania temperatury	± 0,5 ℃
Wahania wilgotności	≤2,5%
Odchylenie temperatury	≤±2,0 ℃
Odchylenie wilgotności	≤±3%
Szybkość ogrzewania	≧2-3°C/min
Szybkość chłodzenia	≧1°C/min, średnio bez obciążenia
Stan obciążenia	Nic
Hałas pracy	Poziom dźwięku ≤70dB(A) (Pomiar w dźwiękoszczelnym pomieszczeniu o temperaturze otoczenia 25°C i niskim echu. Stosując ważenie A, przetestuj średnią z 9 punktów. Każdy punkt testowy znajduje się 1 metr od źródła hałasu w poziomie i 1 metr nad ziemią.)
Cechy strukturalne
Konstrukcja obudowy izolacyjnej	1. Materiał ściany zewnętrznej: natryskiwanie płyty A3. 2. Materiał ściany wewnętrznej: płyta ze szczotkowanej stali nierdzewnej SUS﹟304. 3. Materiał termoizolacyjny komory: sztywna pianka poliuretanowa odporna na wysokie temperatury o grubości 100 mm. 4. Materiał izolacyjny drzwi komory: sztywna pianka poliuretanowa odporna na wysokie temperatury o grubości 100 mm.
Wytrzymałość konstrukcji dolnej	Nośność toru na dnie komory testowej: ≤100Kg/m² (obciążenie)
Kanał klimatyzacji	1. Długoosiowe wentylatory odśrodkowe ze stali nierdzewnej: 2 zestawy/90W. 2. Wentylator, nagrzewnica, parownik (również osuszacz), urządzenie drenażowe, króciec wyrównoważenia ciśnienia, regulowany deflektor powietrza, czujnik temperatury

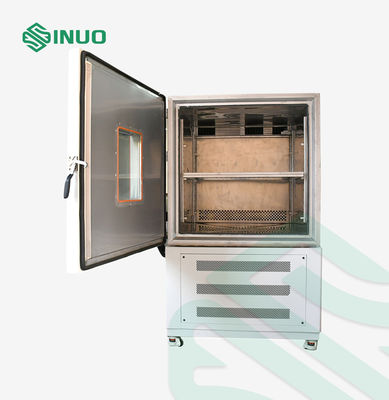

Standardowa konfiguracja komory testowej	1. Okno obserwacyjne: 3-warstwowe szkło hartowane próżniowo o wymiarach 400x600x40mm 2. Płaskie osadzone uchwyty 3. Zawiasy do drzwi: importowane zawiasy SUS #304 4. Energooszczędna lampa wewnątrz komory 5. Otwór prowadzący: φ50mm 1 szt
Drzwi komory	1. Drzwi jednoczęściowe otwierają się na zewnątrz, zawias znajduje się po lewej stronie, a klamka po prawej stronie (patrząc od przodu skrzynki). 2. Wyposażone w mechanizm blokujący drzwi bezpieczeństwa (drzwi można otworzyć w pomieszczeniu testowym), drzwi są wyposażone w ogrzewanie elektryczne zapobiegające kondensacji oraz zasięg widzenia okna obserwacyjnego ze szkła izolacyjnego (szer. 400 × wys. 600 mm). Ościeżnica wyposażona jest w elektryczne urządzenie grzewcze antykondensacyjne.
Panel sterowania	Kontroler 7-calowy ekran wyświetlacza, ekran sterowania temperaturą (wilgotnością), lampka kontrolna działania i przycisk oświetlenia.
Pokój mechaniczny	Agregat chłodniczy, zbiornik na wodę sprężarki, urządzenie nadmiarowe ciśnieniowe, urządzenie grzewcze
Szafka rozdzielcza zasilania	Tablica rozdzielcza, wentylator chłodzący, główny wyłącznik zasilania, transformator, przekaźnik pośredni, przekaźnik czasowy, przekaźnik półprzewodnikowy, stycznik AC, wyłącznik automatyczny
Podgrzewacz	1. Grzejnik elektryczny ze stali nierdzewnej w kształcie grzejnika 2. Metoda sterowania ogrzewaniem: SSR (przekaźnik półprzewodnikowy) bezdotykowa modulacja szerokości impulsu o jednakowym okresie 3. Moc grzewcza: około 4 kW
Otwór na kabel zasilający	Znajduje się z tyłu komory

Programowalne testy środowiskowe

Sterownik umożliwia użytkownikom tworzenie złożonych profili temperatury i wilgotności w celu testowania niezawodności.

System może wyświetlać:

Temperatura ustawiona i temperatura rzeczywista
Ustaw wilgotność i rzeczywistą wilgotność
Aktualny program i segment
Pozostały czas testu
Numer cyklu
Uruchamianie skumulowanego czasu
Krzywe temperatury/wilgotności w czasie rzeczywistym
Stan działania przekaźnika
Informacje o usterkach sprzętu

Programowalny system obsługuje powtarzane cykle testowe i automatyczną kontynuację po przywróceniu zasilania, co pomaga w uproszczeniuzautomatyzowane testy środowiskowedla laboratoriów i działów kontroli jakości produkcji.

Układ chłodniczy

Izba wykorzystuje m.inchłodzony powietrzem mechaniczny kompresyjny układ chłodniczyprzeznaczone do testów środowiskowych w niskich temperaturach.

Element chłodniczy	Konfiguracja
Tryb chłodzenia	Kompresja mechaniczna chłodzona powietrzem
Kompresor	Niskotemperaturowa sprężarka spiralna Hitachi
Konfiguracja sprężarki	3 HP × 2
Chłodziwo	R404A
Skraplacz	Aluminiowy skraplacz lamelowy AC&R
Wyparka	Dostosowany wymiennik ciepła
Wymiennik ciepła	Wysokowydajna konstrukcja typu SWEP
Sterowanie chłodnictwem	Automatyczna regulacja wydajności chłodzenia
Systemu rozbudowy	Układ chłodniczy o kontrolowanej wydajności
Skraplacz wyparny	Wymiennik ciepła z rur miedzianych
Kontrola ciśnienia	Zawór regulujący ciśnienie parowania
Powietrze powrotne	Obieg chłodzenia powietrza powrotnego sprężarki

Układ chłodniczy automatycznie dostosowuje wydajność chłodzenia zgodnie z zaprogramowanymi warunkami testowymi. Pomaga to utrzymać stabilne warunki środowiskowe, jednocześnie zmniejszając niepotrzebne zużycie energii podczas pracy.

System grzewczy

System ogrzewania wykorzystuje lamelowy grzejnik elektryczny ze stali nierdzewnej ze sterowaniem półprzewodnikowym.

Parametr	Specyfikacja
Typ grzejnika	Grzejnik elektryczny ze stali nierdzewnej typu żebrowego
Wydajność grzewcza	Około. 4 kW
Metoda kontroli	Bezkontaktowa modulacja szerokości impulsu SSR
Kontrola temperatury	Inteligentne sterowanie oparte na PID

Systemy ogrzewania i chłodzenia współpracują z systemem kontroli wilgotności, zapewniając kontrolęcykliczne zmiany temperatury i warunki testu klimatycznego.

System cyrkulacji powietrza

W komorze zastosowano długoosiowe wentylatory odśrodkowe ze stali nierdzewnej, które zapewniają cyrkulację klimatyzowanego powietrza w przestrzeni roboczej. System przepływu powietrza zaprojektowano tak, aby zapewniał równomierny rozkład temperatury i wilgotności wewnątrz komory testowej.

Część	Specyfikacja
Wentylator cyrkulacyjny	Długoosiowy wentylator odśrodkowy ze stali nierdzewnej
Ilość	2 zestawy
Moc wentylatora	90 W każdy
Elementy przepływu powietrza	Wentylator, grzejnik, parownik, system osuszania, system drenażowy
Regulacja przepływu powietrza	Regulowany deflektor powietrza
Monitorowanie temperatury	Czujnik temperatury
