Pojazd elektryczny Wiele przenośnych gniazd wtykowych Aparatura do badania wytrzymałości mechanicznej

IEC62196 Pojazd elektryczny Wiele przenośnych gniazdek Urządzenie do testowania wytrzymałości mechanicznej

Przestrzegane normy i klauzule

IEC 62196-1Ed.4CDV: 2020 "Wtyczki, gniazda - gniazda i łączniki do zastosowań przemysłowych i podobnych oraz do pojazdów elektrycznych"paragraf 26.3, rys. 19.

IEC60884-1:2006 „Wtyczki i gniazdka do użytku domowego i podobnego – Część 1: Wymagania ogólne” pkt 24.9 i rysunek 29.

GB2099.1-2008 "Wtyczki i gniazdka do użytku domowego i podobnego - Część 1: Wymagania ogólne" paragraf 24.9 i rysunek 29.

Przegląd sprzętu

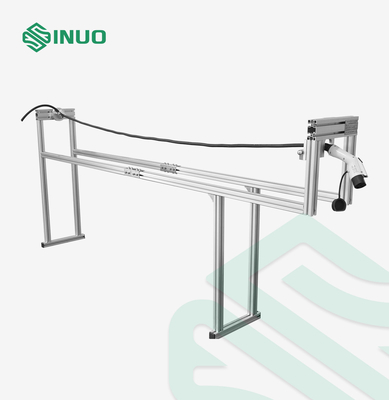

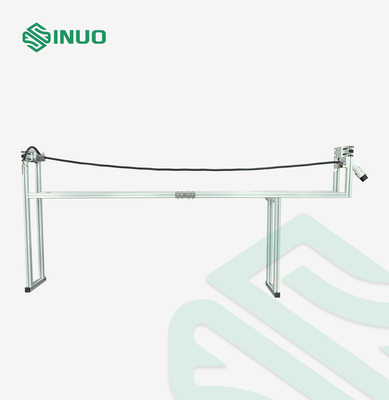

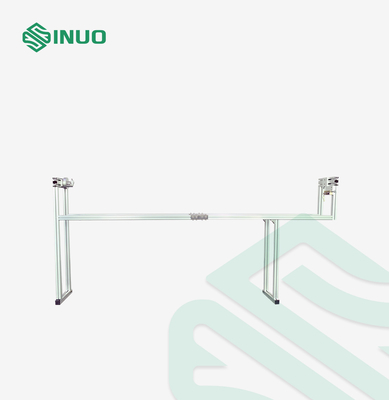

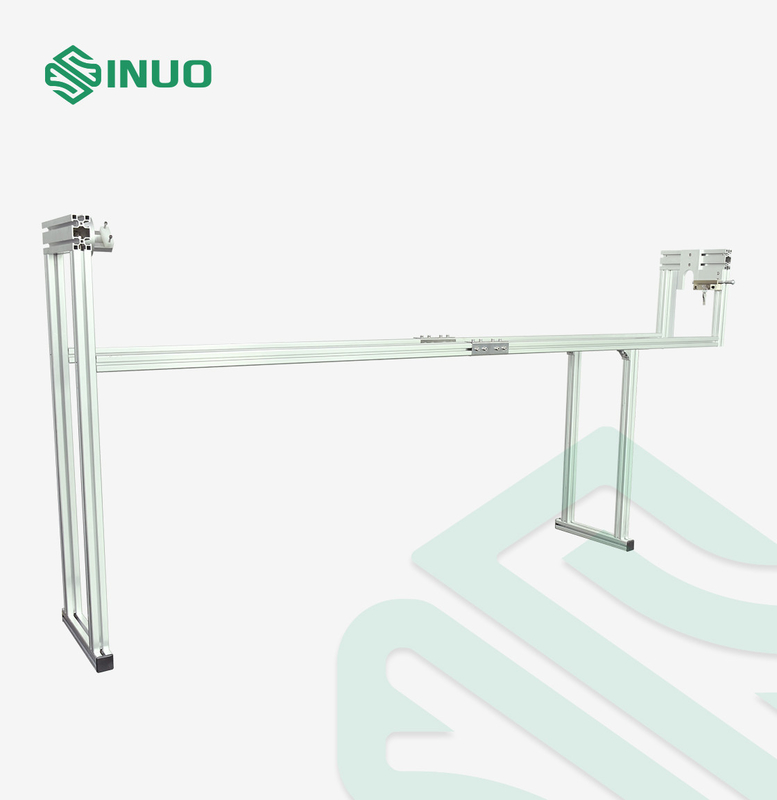

Służy do testowania wytrzymałości mechanicznej wtyczek wymiennych i złącza samochodowego wyposażonego w elastyczny przewód.

Zasada testu: Swobodny koniec liny i dodatkowa lina lub inny elastyczny środek itp. przymocowane do elastycznego kabla, oba o łącznej długości 2,25 m, są przymocowane do ściany na wysokości 1 m powyżej podłoga.

Próbkę trzyma się tak, aby kabel był ułożony poziomo, a następnie może spaść na betonową podłogę.Odbywa się to osiem razy;kabel jest za każdym razem obracany o 45° przy mocowaniu.

Wtyczki wielokrotnego użytku i złącza samochodowe są wyposażone w mały przekrój (około 200 mm) najlżejszego typu elastycznego kabla o najmniejszym przekroju zalecanym przez producenta.

Próbkę trzyma się tak, aby kabel był ułożony poziomo, a następnie może spaść na betonową podłogę.Odbywa się to osiem razy;kabel jest obracany o 45 ° przy jego mocowaniu za każdym razem.
Po badaniu próbki nie mogą wykazywać uszkodzeń w rozumieniu normy IEC 62196-1Ed.4CDV 2020;w szczególności żadna część nie może się odłączyć ani poluzować.Próbki nie mogą odsłaniać części, które mogą stać się pod napięciem.Próbki zachowują klasę IP.
Akcesoria o stopniu ochrony IP44 i wyższym muszą wytrzymać odpowiedni test określony w normie IEC 62196-1Ed.4CDV 2020, klauzula 20.
Akcesoria z obudowami z materiału termoplastycznego muszą wytrzymać test normy IEC 62196-1Ed.4CDV 2020, klauzula 21.4.

Parametry techniczne

Pytania i Odpowiedzi

P: Jaka jest wysokość zrzutu?
Odp .: Wysokość zrzutu wynosi 750 mm.

P: jaki jest rozmiar tego urządzenia?
Odp.: rozmiar urządzenia wynosi około2400 × 850 × 400 (mm) szer. × głęb. × wys..Wagi 50kg.
