Sprzęt do testowania złączy IEC 62196 EV Sprzęt do testowania zdolności łamania

Sprzęt do testowania złączy IEC 62196 EV Sprzęt do testowania zdolności łamania

Nazwa marki:	Sinuo
Numer modelu:	SN1005
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	30 zestawów / miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Zastosowana norma:

IEC62196

Zastosowana klauzula:

punkt 22, 23.2, 23.3

stacja testowa:

Pojedyncza stacja, można dostosować

Wycieczka liniowa:

0-100mm

Częstotliwość testowa:

0-10 razy / min

typ silnika:

Siłownik

Metoda kontroli:

Metoda kontroli

Inne standardy:

IEC 60309-1

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

30 zestawów / miesiąc

Podkreślić:

Sprzęt do testowania złączy IEC62196 EV

Sprzęt do testowania złączy IEC 60309 EV

Sprzęt do testowania zdolności zerwania IEC 62196

Opis produktu

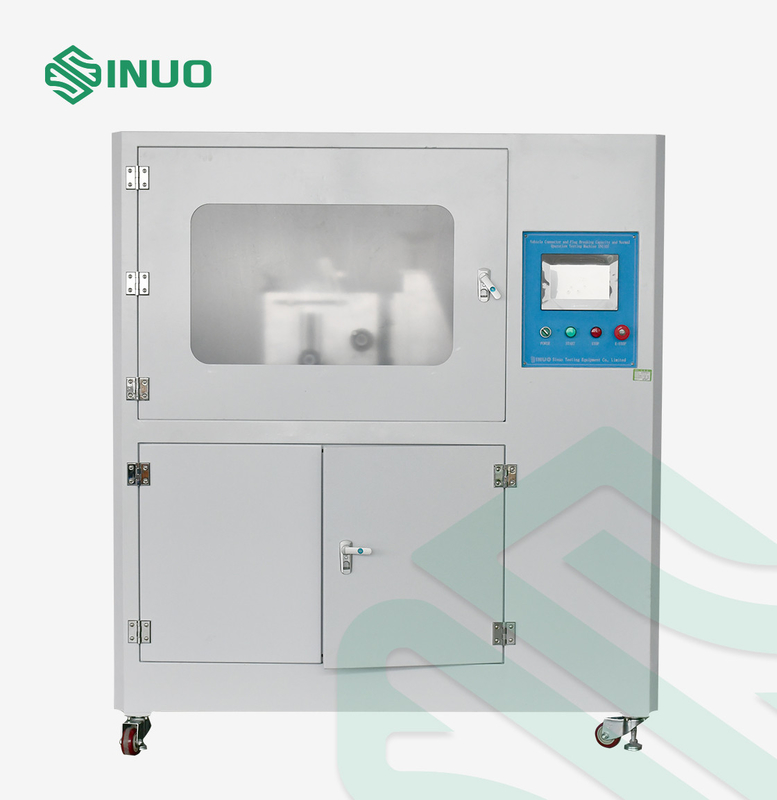

IEC62196 Elektryczny sprzęt do testowania wtyczek i złączy w pojazdach

Przestrzegane normy i klauzule

IEC 62196-1 Ed.4CDV 2020 klauzula 22, 23.2, 23.3, rys. 15, tabela 8 i tabela 9.

IEC 62196-3Ed.4CDV2020 paragraf 22 i 23.

IEC 60309-1: 2012, klauzula 20 i klauzula 21.

Przegląd sprzętu

To urządzenie testowe spełnia wymagania norm IEC 62196-3: 2020, klauzula 22 i 23, IEC62196-1: 2020, klauzula 22 i 23, IEC60309-1: 2012, klauzula 20 i 21 itd.
Służy do sprawdzania, czy akcesoria elektryczne, takie jak interfejsy ładowania pojazdów elektrycznych, wtyczki przemysłowe, gniazdka i złącza, są w stanie wytrzymać naprężenia mechaniczne, elektryczne i termiczne, które wystąpiły podczas normalnej pracy, bez nadmiernego zużycia lub innych szkodliwych skutków.

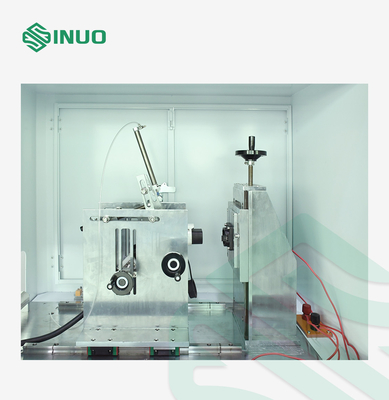

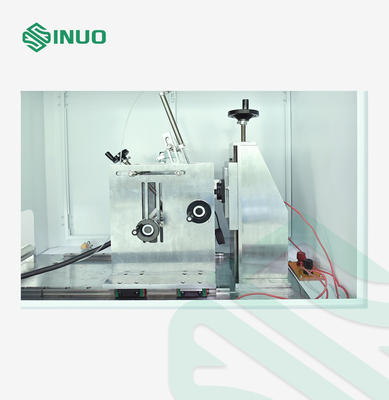

Serwomotor napędza mechanizm, aby próbki testowe powtarzały czynności wkładania i wyjmowania.Do testu wytrzymałości na zrywanie można użyć obciążenia zewnętrznego.Czas włączania/wyłączania, prędkość testu, skok i kąt można ustawić na ekranie dotykowym.
Sprzęt wykorzystuje mechanizm napędu serwomotoru, próbkę do wykonania liniowego wtyku i ciągnięcia powtarzającego się działania, można podłączyć do testu włączania i wyłączania obciążenia.Czas włączenia, prędkość testu, skok i kąt można ustawić za pomocą ekranu dotykowego.

Zasilanie: AC220V±10%/50-60Hz, temperatura pracy 0-40℃ wilgotność 30%-90%;
Rozmiar wyglądu: około W1000 * D750 * H1200mm;Waga: około 180kg

Parametry techniczne

Stacja	Pojedyncza pozycja, konfigurowalna
Tryb sterowania elektrycznego	Inteligentne zintegrowane sterowanie PLC, kolorowy interfejs dotykowy człowiek-maszyna;
Jedź sposób	Napęd serwomotoru
Przykładowy tryb trzymania	Mechaniczne mocowanie, 3 osiowe zaciski mogą regulować położenie punktu mocowania;
Podróż liniowa	0-100mm, wstępnie ustawione (rozstaw wtyczki testowej i gniazda testowego ≥50mm)
Czas przewodzenia	0-99,9s, nastawione (styk elektryczny powinien być utrzymywany nie dłużej niż 4s, nie mniej niż 2s)
Szybkość wstawiania	0-0,85m/s można ustawić wstępnie, wstępnie (0,8±0,1m/s)
Liczba testów	0~999999 razy, zaprogramowane (cykl: jeden suw wsuwania i jeden suw wysuwania)
Częstotliwość testu	0-10 razy /min, wstępnie ustawione (3,75 cykl /min=7,5 skok /min)

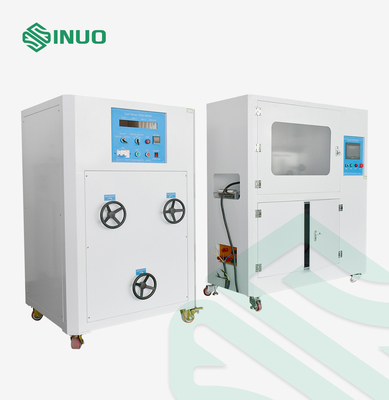

Załaduj	Zewnętrzne, zapewniają standardowe napięcie, prąd i współczynnik mocy, opcjonalną szafę obciążeniową
Opcjonalna szafa ładunkowa	Uwaga: tylko szafa obciążenia AC, napięcie 0-70A, 0-300V
Zawartość testu	Test zdolności wyłączania złącza urządzenia/interfejsu ładowania Łącznik urządzenia/interfejs ładowania normalny test żywotności
Funkcja wykrywania	Alarm otwartego obwodu może zostać zrealizowany podczas testowania pod obciążeniem, a cykle mogą być rejestrowane w czasie rzeczywistym.
Ochrona bezpieczeństwa	Ochrona uziemienia, ochrona przed zwarciem
Zasilacz	Jednofazowy AC220V±10%, 50/60Hz, 10A
Wymiar wyposażenia & Waga	dł. 1430 mm * szer. 600 mm * wys. 1620 mm, ok.180 kg
