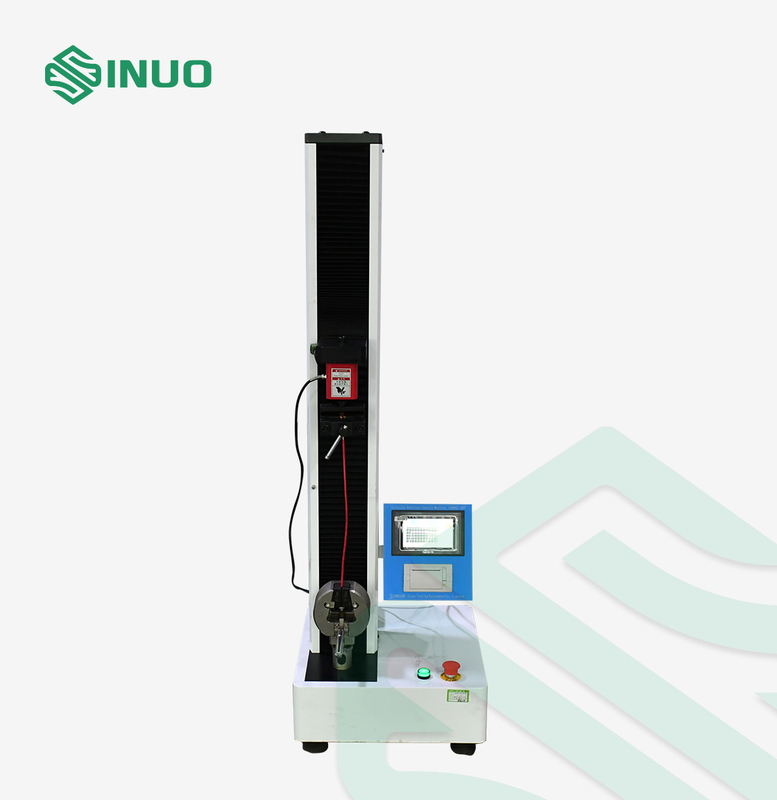

Klauzula 13.3.2 Sprzęt do testowania złączy EV Uniwersalna maszyna do testowania materiałów

IEC 62196 Złącze i wtyczka pojazdu elektrycznego Uniwersalna maszyna do rozciągania materiałów

Przestrzegane normy i klauzule

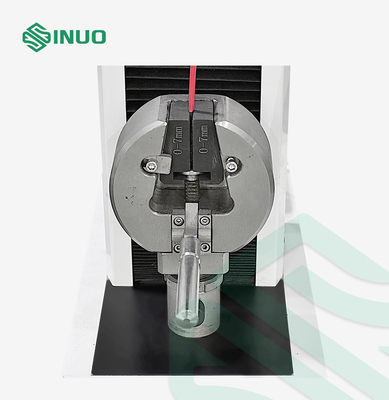

Ta uniwersalna maszyna do prób rozciągania z niestandardowymi uchwytami może przejść testy zgodnie z normą IEC 62196-1Ed.4CDV 2020, paragraf 9, 13.3.2,16.9, 26.7.3, tabela 4.

Przegląd sprzętu

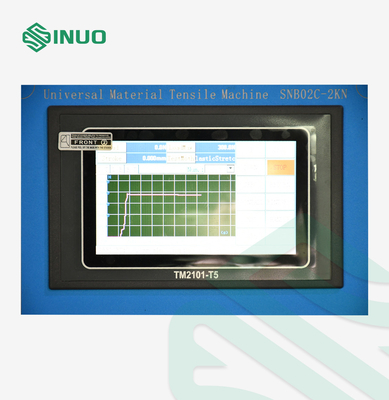

1. Korzystając z platformy roboczej kontrolera wyświetlacza cyfrowego LCD, wszystkie ustawienia parametrów są przetwarzane w formie okna dialogowego, łatwego w obsłudze.

2. Wyświetl wartość siły w czasie rzeczywistym, wartość szczytową, prędkość, czasy testu.

3. Humanizowany projekt, prosta obsługa.

4, przechowywanie przyrządu: 50 wyników testów, operator może usunąć dowolną jedną lub więcej grup.

5. Wydruk: można podłączyć do wyjścia mikro drukarki termicznej.

6. Jednostka siły: N, kN, kgf, gf, lbf są do wyboru.

7, jednostka przemieszczenia: mm, cm, cale są do wyboru

8. Jednostka wytrzymałości: Pa, kPa, Mpa, kgf / cm2, lbf / in2 są do wyboru.

9. Środki ochronne: ochrona przed nadmiernym skokiem, ochrona przed nadmierną siłą, ochrona przed nadmiernym czasem, ochrona granic zewnętrznych i wiele innych metod ochrony.

10. Wysoka czułość, natychmiastowe określenie kruszenia i automatycznego wyłączania

11. Angielski wyświetlacz wizualny

12. Test, wzrost, spadek, prędkość powrotu można ustawić za pomocą dowolnego wejścia i można ją dokładnie kontrolować.

13. Test powraca automatycznie i szybko po jego zakończeniu, unikając długiego oczekiwania i przyspieszając skuteczność testu.

14. Wynik testu: Test jest automatycznie rejestrowany i zapisywany bez ręcznego przechowywania.

15. Dostępnych jest wiele pozycji testowych i wiele jednostek, aby spełnić wiele standardów testowych.

16. Wysoka dokładność: stosując precyzyjny czujnik typu S, maksymalna dokładność może osiągnąć 0,5%.

17. Wbudowany specjalny tryb kalibracji, który jest wygodny dla zewnętrznych instytucji metrologicznych i kalibracyjnych do wykonywania kalibracji i certyfikacji przyrządu.

18. Tajwańska przekładnia śrubowa o wysokiej precyzji TBI, wysoka wydajność, trwałość i wysoka prostoliniowość.

19. Silnik o wysokiej wydajności, niski poziom hałasu, małe wibracje i długa żywotność.

20. Wysokiej jakości czujnik ze stali stopowej typu S, wysoka precyzja, duża odporność na siły zewnętrzne i przeciążenia.

21. Zewnętrzna skrzynia maszyny wykonana jest z blachy stalowej A3, elektrostatycznego natrysku proszkowego i powłoki z tworzywa sztucznego.

Parametry techniczne

P: Co to jestCzęstotliwość próbkowania danychdla tego urządzenia?
Odp.: to jest500 Hz.

P: Co to jestPojemność (kgf)dla tego urządzenia?
Odp.: to jest200 kgf i2 kgf, 5 kgf, 10 kgf, 20 kgf, 50 kgf, 100 kgf, 500 kgf są opcjonalne.

Szczegół:
