DIN 75220 Komora testowa do symulacji słonecznej pojazdu elektrycznego Komora do testowania lamp halogenowych

DIN 75220 Komora testowa do symulacji słonecznej pojazdu elektrycznego Komora do testowania lamp halogenowych

Nazwa marki:	Sinuo
Numer modelu:	SNQC1002H
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1 zestaw/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Zastosowany standard:

DIN 75220 itp.

Długość fali widmowej:

290-2450nm opcjonalnie

Obszar napromieniowania:

1500×1500mm

Odległość napromieniowania:

200-1200 mm (stałe)

Średnia intensywność napromieniowania:

1050W/m2

Temperatura w pomieszczeniu roboczym:

-30 ℃ 85 ℃

Czujnik promieniowania:

1 zestaw

Okres gwarancji:

Rok

Szczegóły pakowania:

Inne

Możliwość Supply:

1 zestaw/miesiąc

Podkreślić:

Komora testowa do symulacji słonecznej evse

komora testowa do symulacji słonecznej pojazdu elektrycznego

sprzęt do testowania DIN75220 ev

Opis produktu

DIN 75220 Komora testowa lampy halogenowej pojazdu elektrycznego na promieniowanie słoneczne

Przestrzegane normy i klauzule

DIN 75220: „Starzenie się komponentów samochodowych w jednostkach symulacji słonecznej”

ISO9060: 2007 „Specyfikacja energii słonecznej i klasyfikacja przyrządów do pomiaru półkulistego i bezpośredniego promieniowania słonecznego”

ISO 12097-2: „Pojazdy drogowe – Elementy poduszek powietrznych – Część 2: Testowanie modułów poduszek powietrznych”

Parametry techniczne

Wymiary robocze: D×W×H		2500 × 2500 × 2500 MM
Wymiary zewnętrzne: D×W×H		4100X3100X3000 MM
Moc (kw)		13KW
Wydajność	Zakres temperatury	Temperatura w pomieszczeniu roboczym: -30 ℃ 85 ℃ (cykl ciemności)
	Zakres wilgotności	1. Cykl świecenia: 10 ～ 60% RH 2. Zakres wilgotności cyklu ciemności: do 100% 3. Dokładność wilgotności: ≤ ± 5%
	Długość fali widmowej	290-2450nm opcjonalnie
	Intensywność promieniowania lampy	1050W/m²dokładność (± 0,01 W/m)²
	Moc lampy lampy	2,5 kW (chłodzona powietrzem lampa halogenowa z pełnym spektrum promieniowania słonecznego) X 4
	Całkowita moc lampy	10KW, żywotność: 1000 godzin
	Temperatura tablicy	Zakres sterowania BST: 80 ℃ (regulowany) Zakres regulacji BPT: 80 ℃ (regulowany)
	Odległość od środka łuku do próbki	1200mm, efektywna powierzchnia ekspozycji ≥ 3000cm2
	Stojak na próbki	1200X1200 MM
	Zakres dokładności	Dokładność ustawienia/wskazania: temperatura 0.1 ℃, wilgotność 1% RH
	Czujnik temperatury i wilgotności	Rezystancja platyny.PT100Ω / MV
	System grzewczy	W pełni niezależny system, grzejnik elektryczny ze stopu niklu i chromu
	System nawilżania	Typ izolacji zewnętrznej, nawilżacz wyparny z płytką powierzchnią ze stali nierdzewnej
	Temperatura tablicy	Bimetaliczny termometr tablicowy
	Kontroler temperatury	Zastosuj kolorowy ekran dotykowy Siemens i niemiecki sterownik modułu PLC Siemens;
	Układ krążenia	Odporny na temperaturę i cichy silnik klimatyzacji.Odśrodkowe koło wiatrowe z wieloma ostrzami
Materiał	Materiał komory zewnętrznej	Wysokiej jakości płyta ze stali węglowej, fosforanowanie elektrostatyczne natryskiwanie / obróbka matowej linii włosów ze stali nierdzewnej SUS304
	Materiał komory wewnętrznej	Wysokiej jakości gładka płyta ze stali nierdzewnej SUS304
	Przykładowy materiał stojaka	Wysokiej jakości pręt ze stali nierdzewnej SUS304
	Izolacja ramy drzwi	Uszczelka drzwi z gumy silikonowej starzejącej się w wysokiej i niskiej temperaturze
Liczba stojaków na próbki		Liczba próbek wynosi 16, zgodnie z czujnikiem temperatury tablicy i napromieniowania
Słońce Oko		Inteligentny system pętli indukcyjnej napromieniania z niemieckim chipem.Automatycznie skoryguj wartość ustawienia intensywności napromieniowania.Jest odporny na wysoką temperaturę i wysoką wilgotność;powłoka wykonana jest z materiału 304.
Standardowa konfiguracja		1 zestaw szklanych okien antyradiacyjnych, 4 lampy
Ochrona bezpieczeństwa		Ochrona przed wyciekiem elektrycznym, zwarciem, nadmierną temperaturą, brakiem wody, przegrzaniem silnika, nadmiernym prądem
Zasilacz		AC380V±10％ 50±0.5Hz trójfazowy pięcioprzewodowy system
Użyj temperatury otoczenia		5℃～＋30℃ ≤85％RH

Przegląd sprzętu

System oświetleniowy

System składa się z inteligentnego zasilacza sterującego, zoptymalizowanej konstrukcji obudowy lampy reflektorowej, metalowych lamp halogenowych Osram 2500W, szafki, miernika natężenia oświetlenia itp. Może doskonale symulować środowisko napromieniowania światłem słonecznym w różnych warunkach.W połączeniu z czynnikami środowiskowymi, takimi jak temperatura, wilgotność, deszcz i śnieg, służy do oceny wpływu bezpośredniego promieniowania słonecznego na próbkę (termiczną, mechaniczną, chemiczną, elektryczną itp.) wzajemne oddziaływanie między różnymi materiałami w efekcie komponentu.System symulacji światła słonecznego może być używany samodzielnie do testowania elektroniki, materiałów i próbek testowych o małej objętości.Wiele zestawów systemów można również połączyć w tablicę świetlną za pomocą profesjonalnego projektu i układu, który jest używany do testowania samochodów, ciężarówek, modułów fotowoltaicznych, a nawet pociągów i samolotów.

Inteligentne zasilanie (EPS):

1) Moduł mocy wykorzystuje wysokowydajny MCU jako rdzeń sterujący, a precyzyjny algorytm sterowania wektorem zapewnia stabilną moc wyjściową energii, dzięki czemu jasność lampy jest stała i nie ma na nią wpływu wejściowe napięcie sieci i chłodzenie.

2) Może realizować bezstopniową regulację mocy wyjściowej od 20% do 100%, ogólne rozpraszanie ciepła jest niewielkie i ma wiele metod kontroli i komunikacji.

Wyświetlacz	Wyświetlacz interfejsu operacyjnego	Stan uruchomienia	Może monitorować napięcie wyjściowe i prąd wyjściowy, ustawić moc temperatury i temperaturę modułu itp.
		Ustawienie parametrów	Odpowiednie wartości parametrów można elastycznie ustawiać zgodnie z rzeczywistymi wymaganiami
Funkcje ochrony/alarmowe			Przetężenie, przepięcie, podnapięcie, przegrzanie, zwarcie, awaria pamięci wewnętrznej itp.
Okolica	Temperatura otoczenia		-10 ℃ do + 50 ℃ (bez zamarzania)
	Wilgotność otoczenia		Mniej niż 90% (bez mrozu)
	Otoczenie		Wewnątrz (bez bezpośredniego światła słonecznego, bez korozji, bez łatwopalnych gazów, bez mgły olejowej, bez kurzu itp.)
	Wysokość		Mniej niż 1000m

3) Kontrola zasilania może monitorować stan lampy w czasie rzeczywistym podczas procesu oświetlania i wydawać odpowiednie ostrzeżenia.Jeśli oświetlenie nie powiedzie się, wyłączy oświetlenie i wyświetli komunikat alarmowy po przekroczeniu pewnego opóźnienia, unikając niebezpiecznej sytuacji nieudanego oświetlenia przez długi czas w celu utrzymania wysokiego napięcia.

Gabinet:

Modułowa konstrukcja zasilacza, z ogólną obudową, z zaletami małej powierzchni, zgrabnymi liniami, wygodnym połączeniem;zasilacz można umieścić w całej szafce w celu ujednoliconego sterowania, zapewnić odpowiedni protokół interfejsu komunikacyjnego w systemie sterowania skrzynką testową i użyć ekranu dotykowego do lokalnego sterowania i obsługi systemu, dokładność sterowania: ≤5%.

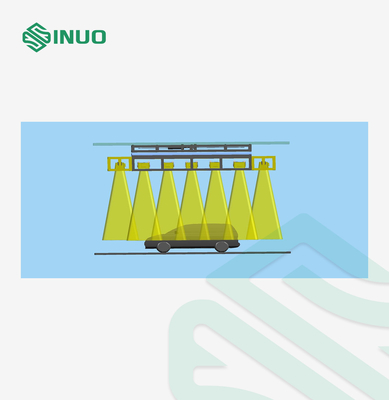

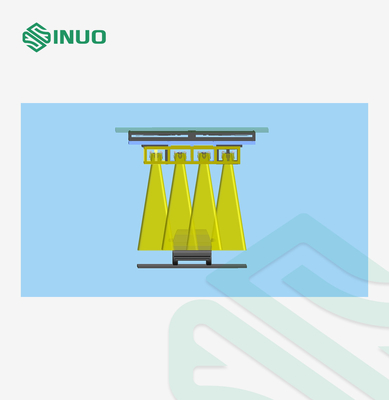

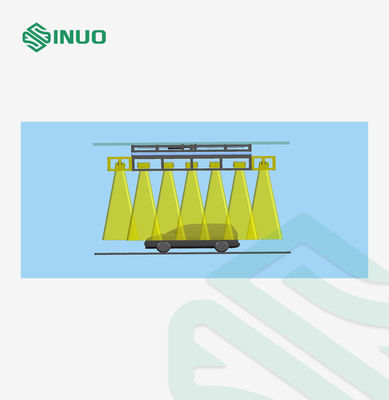

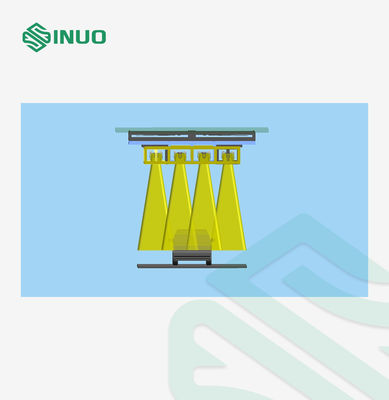

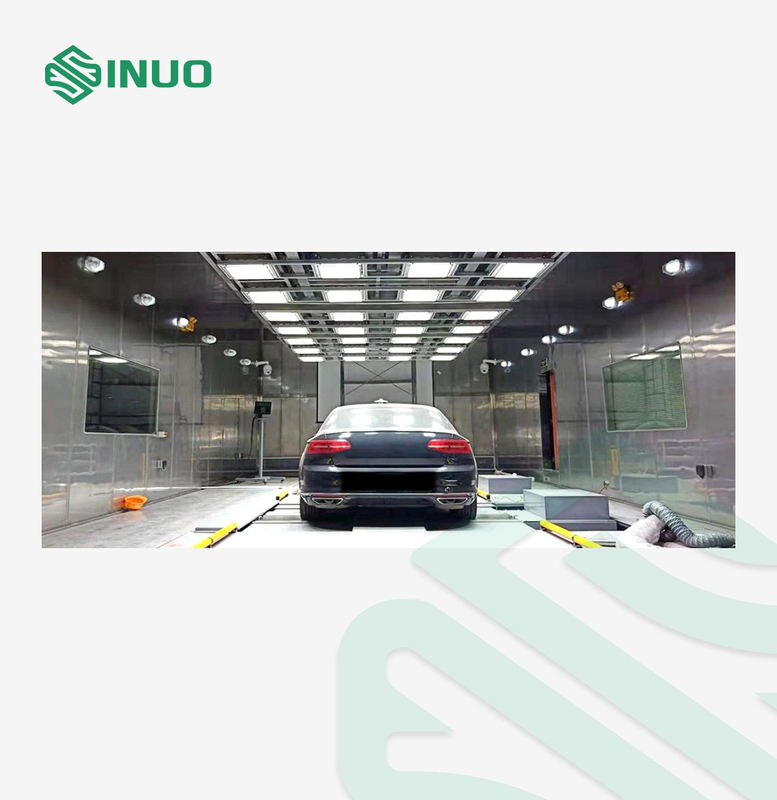

Symulacja światła słonecznego:

Łącznie 98 zestawów źródeł światła, każdy zestaw źródeł światła wyposażony jest w zasilacz sterujący EPS, który może sterować zasilaniem każdego źródła światła z osobna.

DIN 75220 Komora testowa do symulacji słonecznej pojazdu elektrycznego Komora do testowania lamp halogenowych 2

DIN 75220 Komora testowa do symulacji słonecznej pojazdu elektrycznego Komora do testowania lamp halogenowych 3

Pełne spektrum: +/- 10%, na wysokości 1m.
Po symulacji jednolitość symulacji symulacji oświetlenia wynosi około ± 5%, lepiej niż wymaganie ± 10.

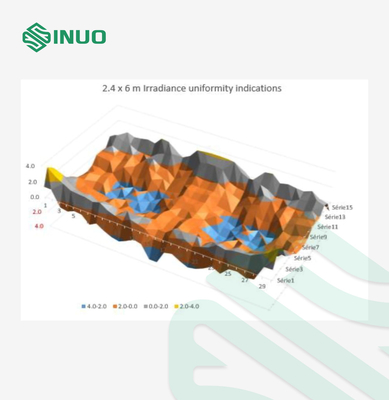

Aby uzyskać szczegółowe informacje, zobacz poniższy rysunek obliczeń symulacyjnych:

DIN 75220 Komora testowa do symulacji słonecznej pojazdu elektrycznego Komora do testowania lamp halogenowych 4

DIN 75220 Komora testowa do symulacji słonecznej pojazdu elektrycznego Komora do testowania lamp halogenowych 5

Układ sterowania:

System symulacji oświetlenia wykorzystuje tryb sterowania w pętli zamkniętej, wyposażony w czujnik oświetlenia o wysokiej czułości KIPP & ZONEN SMP10, który spełnia dwupoziomową normę ISO 9060.Dzięki temu czujnikowi natężenie światła mierzonej powierzchni jest zbierane w czasie rzeczywistym.System sterowania automatycznie dostosowuje moc wyjściową zgodnie z odchyleniem między ustawioną wartością a wartością zebraną, aby zapewnić stabilność światła podczas całego testu.

Zalety:

Szerokie środowisko operacyjne

Ponieważ w odbłyśniku systemu oświetleniowego nie ma elementów elektronicznych lampki startowej, system ma bardzo szeroki zakres pracy temperatury i wilgotności (zakres temperatur to -100℃ -200℃, zakres wilgotności 0-98%).

Wysoki poziom bezpieczeństwa

Ponieważ zapalniczka jest zainstalowana w inteligentnym zasilaczu, inteligentny zasilacz może monitorować napięcie robocze i prąd lampy metalohalogenkowej w czasie rzeczywistym., aby zapewnić automatyczne zatrzymanie zasilania, gdy lampa jest wyłączona, a lampa nie jest wzbudzony i podana jest informacja o alarmie.Ponadto urządzenie nie musi być rozładowywane po użyciu, aby uniknąć niedbałej pracy porażenia prądem o wysokim napięciu.

W zestawie obwód regulatora napięcia BUCK i algorytm sterowania wektorem mocy do sterowania wyjściem, skutecznie unikając zjawiska wygaszania światła spowodowanego fluktuacjami sieci.Z alarmem błędu i automatyczną ochroną, nie ma napięcia na końcu wyjścia, gdy światło jest wyłączone.

Dobra stabilność

W zestawie obwód regulatora napięcia BUCK, który może pracować przy AC340V ～ 440 V;System sterowania jest kontrolowany przez algorytm sterowania wektorem mocy, aby zapewnić stałą i regulowaną moc wyjściową;dzięki automatycznym funkcjom kompensacji, takim jak kompensacja wyciągu powietrza, monitorowanie nieprawidłowości w czasie rzeczywistym i automatyczna regulacja, niezależnie od wahań napięcia i wahań temperatury otoczenia, energia wyjściowa jest nadal stała;kompleksowa ochrona bezpieczeństwa: ochrona przed błędami parametrów lampy, ochrona przed odłączeniem lampy, ochrona przed zwarciem lampy itp.;przy użyciu niemieckiego Siemensa IGBT, japońskiego rdzenia magnetycznego, amerykańskiego MCU.(Może pracować przy 100 ℃);wszystkie urządzenia przeszły 100% testy funkcjonalne i testy procesu starzenia.

Szeroki zakres regulacji

Sterowanie mikrokomputerowe, z automatycznymi funkcjami kompensacji, takimi jak kompensacja wentylacji, monitorowanie nieprawidłowości w czasie rzeczywistym i automatyczna regulacja, dzięki czemu system ma możliwość bezstopniowej regulacji od 10% do 100% energii.Dzięki sterowaniu liniowemu i fali prostokątnej uzyskuje się najwyższą wydajność, niezależnie od wahań napięcia i wahań temperatury otoczenia, energia wyjściowa jest nadal stała.

1. System symulacji światła słonecznego

Ten system testowy składa się w sumie z 98 jednostek symulacji światła słonecznego (14 × 7).Każda jednostka symulacji światła słonecznego ma taką samą moc i 4 kW.Szczegółowa dystrybucja jest następująca:

Obszar widmowy	Pasmo (nm)	Promieniowanie (% całości)	Tolerancja Min	Tolerancja Maks.	Napromieniowanie (W/m²)	Obszar widmowy Natężenie promieniowania (W/m²)
UVB	280 do 320	0,5	0,3	0,7	5,6	5,6
UVA	320 do 360	2,4	1,8	3	26,9	62,7
UVA	360 do 400	3.2	2,4	4.4	35,8	62,7
VIS	400 do 520	17,9	16,1	19,7	200,5	580,2
	520 do 640	16,6	14,9	18,3	185,9
	640 do 800	17,3	12,8	19	193,8
IR	800 do 3000	42,1	33,7	50,5	471,5	471,5
Całkowity					1120	1120

DIN 75220 Komora testowa do symulacji słonecznej pojazdu elektrycznego Komora do testowania lamp halogenowych 6

DIN 75220 Komora testowa do symulacji słonecznej pojazdu elektrycznego Komora do testowania lamp halogenowych 7

DIN 75220 Komora testowa do symulacji słonecznej pojazdu elektrycznego Komora do testowania lamp halogenowych 8

DIN 75220 Komora testowa do symulacji słonecznej pojazdu elektrycznego Komora do testowania lamp halogenowych 9

2. Efektywny obszar napromieniowania: 1500×1500mm

3. Odległość napromieniowania: 1200mm (stałe)

4. Średnia intensywność napromieniowania: 1050W/m2

(Regulowana płynnie w zakresie 600-1200W/m2, dokładność modulacji nie większa niż 50W/m2. Może być stosowana do eksperymentów o niskim napromieniowaniu 200W/m2. Dzięki EPS można płynnie regulować w zakresie 50% -100% , w przypadku eksperymentu z niskim napromieniowaniem 200 W, siatka powinna zostać zwiększona, a natężenie promieniowania kontrolowane przez szybkość transmisji siatki (60%, 80% dwie specyfikacje), aby natężenie światła mogło osiągnąć 200 W / m2).

5. Lekkie wsparcie

Wspornik lampy wykonany jest z przemysłowych profili aluminiowych.

Klosz wykonany jest ze stopu aluminium i magnezu.

Na wsporniku lampy zainstalowane są 4 komplety statywów.Stojaki na lampy podzielone są na 2 poziome rzędy, po 4 świetlówki w każdym rzędzie, a każda żarówka ma moc 2500W.Odległość między przodem, tyłem, lewą i prawą rurą lampy wynosi 1200 MM, a każda żarówka ma niezależne sterowanie przełącznikiem.Na rysunkach pokazano układ żarówki.Zakres regulacji mocy lampy to bezstopniowa regulacja w zakresie od 10% do 100%, całkowita moc lampy to 10KW.

DIN 75220 Komora testowa do symulacji słonecznej pojazdu elektrycznego Komora do testowania lamp halogenowych 10

DIN 75220 Komora testowa do symulacji słonecznej pojazdu elektrycznego Komora do testowania lamp halogenowych 11

6. Czujnik natężenia światła

Do pomiaru mocy promieniowania w W/m² służą trzy czujniki natężenia światła.
Czujnik natężenia światła jest odporny na wysokie temperatury i może być instalowany w pojeździe podczas całej procedury testowej.
Czujnik natężenia światła jest wyposażony w odporny na wysoką temperaturę przewód przyłączeniowy o długości 10 m.
Czujnik natężenia światła jest podłączony i odłączany w skrzynce połączeniowej.

DIN 75220 Komora testowa do symulacji słonecznej pojazdu elektrycznego Komora do testowania lamp halogenowych 12

Intensywność lampy metalohalogenkowej można regulować do 50% za pomocą EPS.Jeśli wymagany jest test niskiego napromieniowania, można to osiągnąć, wyłączając źródło światła.

1120 W/m² elektryczne ściemnianie wszystkich lamp WŁ
1040 W/m² przyciemniane elektrycznie wszystkie lampy włączone
915 W/m² przyciemniane elektrycznie wszystkie lampy włączone
730 W/m² przyciemniane elektrycznie wszystkie lampy włączone
505 W/m² ściemniające elektrycznie połowę lamp WŁĄCZONE
270 W/m² ściemniające elektrycznie połowę lamp WŁĄCZONE

55 W/m² Niemożliwe

Jednolitość
W zakresie 600-1200W/m² równomierność w obrębie efektywnego obszaru napromieniowania wynosi mniej niż 10%.Gdy przeprowadzany jest test niskiego napromieniowania, wymagania jednorodności nie są wymagane.Metoda badania jednorodności: podziel efektywny obszar napromieniowania 4000x6000mm na 384 kwadraty, powierzchnia każdego kwadratu wynosi 250x250mm, umieść radiometr na środku każdego kwadratu.

7. Tryb sterowania oświetleniem

Automatyczne sterowanie poprzez informację zwrotną o natężeniu światła, można również ręcznie dostosować do wymaganego natężenia i ma funkcję alarmu / zatrzymania, gdy zmierzona wartość parametru przekroczy limit.

8. Dane techniczne

Zakres temperatur pracy systemu: -20°C do +60°C
Zakres temperatur przechowywania systemu: -40°C do +60°C
Obszar napromieniowania: 1200 mm x 5000 mm
Moc napromieniowania: maksymalnie 1200 W/m² na płaszczyźnie odniesienia
Odległość napromieniowania: Żarówkę można regulować w zakresie 200-1200 mm od płaszczyzny odniesienia.
Kontrola intensywności napromieniowania: 10% ~ 100%
Jednorodność: powierzchnia odniesienia wynosi ± 10%
Czujnik natężenia światła: łącznie 1 zestaw

Wyposażony w komputer (komputer przemysłowy)

Rysunki projektowe komory

Pytania i Odpowiedzi

P: Jaką temperaturę może osiągnąć to urządzenie?
A: Zakres temperatur pracy systemu: -20°C do +60°C
Zakres temperatur przechowywania systemu: -40°C do +60°C.

P: Jaki jest rozmiar obszaru napromieniowania?
Odp.:Obszar napromieniowaniawyposażenia to 1200 mm x 5000 mm.
