| Nazwa marki: | Sinuo |
| Numer modelu: | SN1101 |
| MOQ: | 1 |
| Cena £: | Customized |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 30 zestawów miesięcznie |

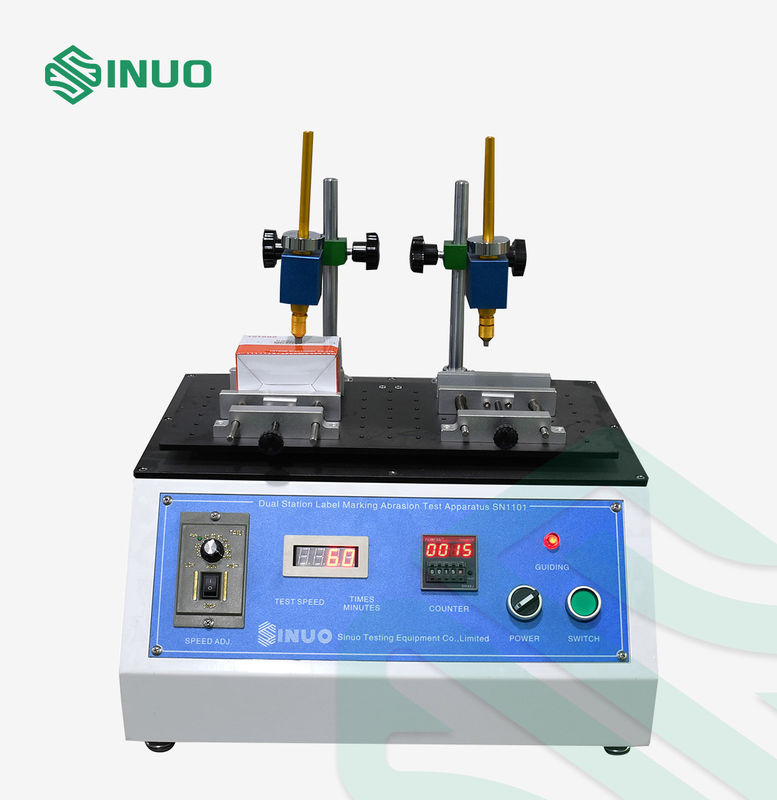

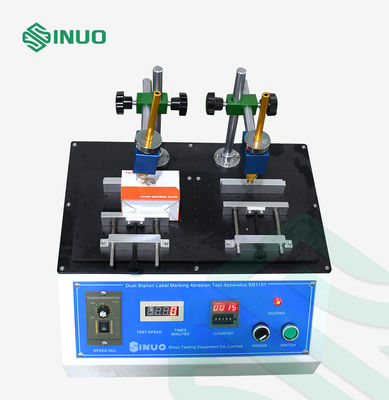

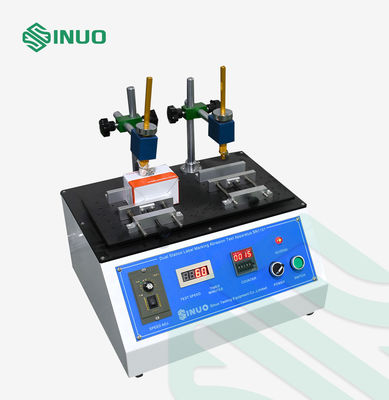

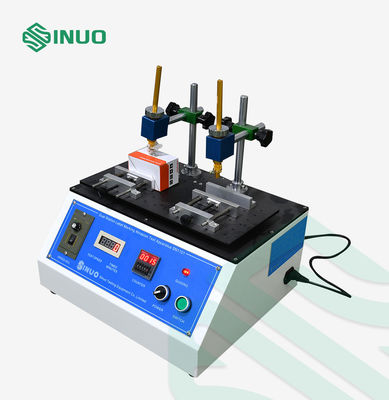

IEC62196 Urządzenie do oznaczania etykiet pojazdów elektrycznych na ścieranie
Przestrzegane normy i klauzule
IEC 62196-1: 2020 Ed.4CDV, klauzula 8.7, rysunek 8.
Przegląd sprzętu
Ta etykieta oznaczająca urządzenie do badania ścieralności jest zgodna z normą IEC 62196-1Ed.4CDV, klauzula 8.7, rysunek 8. Służy do weryfikacji trwałości oznakowania.
Test wykonuje się poprzez pocieranie oznaczenia przez 15 s kawałkiem tkaniny bawełnianej nasączonej wodą i ponownie przez 15 s kawałkiem tkaniny bawełnianej nasączonej 95 % n-heksanem (numer rejestru Chemical Abstracts Service, CAS RN, 110- 54-3).
Badaną powierzchnię znakowania należy po badaniu osuszyć wodą.
Tarcie należy rozpocząć natychmiast po namoczeniu kawałka bawełny, stosując siłę ściskającą (5 ± 1) N z szybkością około jednego cyklu na sekundę (cykl obejmujący ruch do przodu i do tyłu wzdłuż długości znakowania).W przypadku oznaczeń dłuższych niż 20 mm tarcie można ograniczyć do części oznaczenia na ścieżce o długości co najmniej 20 mm.
Siłę ściskającą przykłada się za pomocą tłoka testowego, który jest owinięty bawełną zawierającą watę pokrytą kawałkiem bawełnianej gazy medycznej.
Tłok testowy powinien mieć wymiary określone na rysunku 8 i powinien być wykonany z elastycznego materiału, który jest obojętny na ciecze testowe i ma twardość w skali Shore'a 47 ± 5 (na przykład guma syntetyczna).
Parametry techniczne
| Stacja testowa | 2 stacje |
| Metoda sterowania elektrycznego | Sterowanie przyciskiem |
| Tryb jazdy | Elektryczny |
| Przykładowa metoda mocowania | Mocowanie mechaniczne, pozycja punktu mocowania jest regulowana; |
| Cykl testowy | 0-9999 cykli, można ustawić; |
| Test prędkości | Jeden cykl/cykle (cykl składający się z ruchu do przodu i do tyłu wzdłuż długości znakowania) |
| Zmuszać | 5 ± 1N, nakładany przez odważnik |
| Testuj tłok |
N C 61-314 rysunek 48, sztuczny jedwab, Shore-A twardość Shore A 47± 5 |
