IEC 62196 Urządzenie do testowania złącza EV z połączeniem palcowym

IEC 62196 Urządzenie do testowania złącza EV z połączeniem palcowym

Nazwa marki:	Sinuo
Numer modelu:	SN2210-2
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	30 zestawów / miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Zastosowany standard:

IEC 62196-1 Ed.4 CDV 2020

Długość palca:

80±0,2 mm

Wspólne 1:

30±0,2mm

Wspólne 2:

60±0,2 mm

Opuszek palca:

180±0,2mm

cylindryczny:

R2 ± 0,05 mm

Szczegóły pakowania:

Karton

Możliwość Supply:

30 zestawów / miesiąc

Podkreślić:

Sprzęt do testowania złączy EV IEC62196

Sprzęt do testowania złącz EV IEC 61032

Palec testowy IEC 62196

Opis produktu

Łączona sonda testowa IEC 62196 do testu złącza pojazdu elektrycznego

Przestrzegane normy i klauzule

IEC 62196-1Ed.4CDV 2020, punkt 10.1.

Przegląd sprzętu

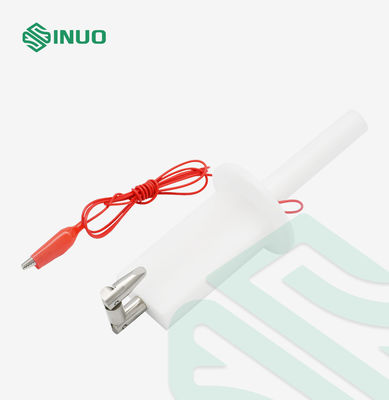

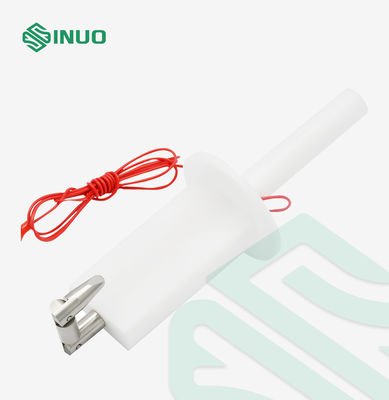

Jest to precyzyjny palec testowy wykonany zgodnie z wieloma normami, takimi jak IEC 62196-1Ed.4CDV 2020 klauzula 10.1.Sonda ta jest przeznaczona do weryfikacji podstawowej ochrony przed dostępem do części niebezpiecznych.Służy również do weryfikacji zabezpieczenia przed dostępem palcem.Ta sonda z palcem testowym składa się z dito, palca, podstawy i izolowanego uchwytu, który symuluje cechy ludzkiej dłoni.Posiada dwa ruchome przeguby, które można wygiąć pod kątem 90°.

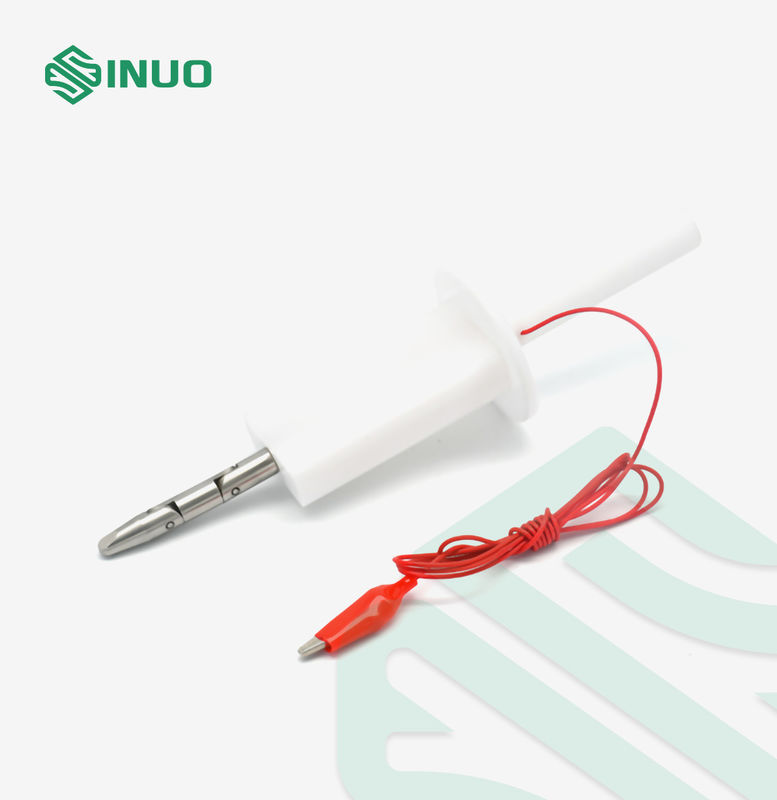

Konfigurowalny: może być używany do testu przeciwporażeniowego, gdy jest wyposażony w zacisk krokodylkowy na końcu rękojeści, lub używany do testu ochrony obudowy po otwarciu gwintowanego otworu M6 na końcu rękojeści (połączony z dynamometrem ).

Parametry techniczne

Model	SN2210-2
Nazwa	Sonda testowa B
Wspólne 1	30±0,2mm
Wspólne 2	60±0,2mm
Długość palca	80±0,2mm
Końcówka palca do przegrody	180±0,2mm
Cylindryczny	R2 ± 0,05 mm
Kulisty	R4 ± 0,05 mm
Kąt ukosu cięcia palcami	37^o0 -10′
Stożek na czubek palca	14^o0 -10′
Średnica palca testowego	Ф12 0 -0,05
Średnica przekroju AA	Ф50 mm
AA Szerokość przekroju	20 ± 0,2 mm
Średnica przegrody	Ф75±0,2mm
Grubość przegrody	5±0,5 mm
Zastosowany standard	IEC 61032, IEC60529-1 itp.

Detale:

IEC 62196 Urządzenie do testowania złącza EV z połączeniem palcowym 0
