| Nazwa marki: | Sinuo |
| Numer modelu: | SN1013 |
| MOQ: | 1 |
| Cena £: | Customized |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 30 zestawów / miesiąc |
IEC62196 Urządzenie do testowania siły wycofania pojazdu elektrycznego i blokowania urządzenia testowego
Przestrzegane normy i klauzule
IEC 62196-1:2020, klauzula 14.1.5, 14.1.6, rys. 13, rys. 14.
IEC 62196-1:2014, punkt 17.2.
Przegląd sprzętu
To urządzenie testowe jest zgodne z normą IEC 62196-1:2020, klauzula 14.1.5, 14.1.6, rys.13, rys.14.IEC 62196-1:2014, punkt 17.2.Służy do sprawdzania maksymalnej siły wymaganej, gdy wtyczka testowa jest wyciągana z gniazdka lub złącza pojazdu, oraz minimalnej siły wymaganej, gdy jednostopniowy wtyk jest wyciągany z gniazda.Służy również do sprawdzenia, czy konstrukcja rurek kontaktowych może zapewnić odpowiednią ciągłość kontaktu przed i po liczbie operacji odpowiadających ich żywotności.
Parametry techniczne
AMaksymalna siła wyciągania
Maksymalna siła wyciągania gniazdka powinna spełniać wymagania Tabeli 1.
Przyłożyć maksymalną siłę wyciągania określoną w normie (całkowita siła obciążnika głównego, obciążnika dodatkowego, haka (zacisku) do wtyczki pomiarowej, gdy obciążnik dodatkowy spada z wysokości 50mm, wtyczka powinna wychodzić z gniazda .
Użytkownik powinien dobrać odpowiednią masę do testu zgodnie z poniższą tabelą:
|
Typ próbki (AC A) |
Wycofanie N |
Waga główna N |
Waga dodatkowa N |
| 6-40 | 165 | 148,5 | 16,5 |
| 41-80 | 300 | 270 | 30 |
| 81-150 | 440 | 396 | 44 |
| 151-250 | 660 | 396+148,5+49,5 | 66 |
|
Typ próbki (DC A) |
|||
| Każdy | 750 | 396+148,5+49,5+15 | 75 |
| Klauzula 17.2 A | |||
| <59 | 150 | 135 | 15 |
| 60-99 | 275 | 247,5 | 27,5 |
| 100-125 | 400 | 270+90 | 40 |
| Uwaga: główny ciężar zawiera już wtyczkę testową i ciężar haka | |||
BMinimalna siła wyciągania
Do każdego włożyć sprawdzian z minimalną siłą wyciągania określoną w normie (tj. kołek testowy (pojedynczy kołek) spełniający wymagania tej normy, całkowita masa kołka powinna być równa wartości podanej w tabeli). pojedyncze gniazdo w gniazdku.Miernika nie wolno wyjmować z gniazda w ciągu 30 sekund.
|
Średnica nominalna sworznia mm |
Średnica miernika mm +0 -0,01 |
Minimalna siła całkowita N |
| 5 | 4,80 | 2,5 |
| 6 | 5,80 | 5 |
| 7 | 6.80 | 5 |
| 8 | 7,80 | 10 |
| 10 | 9.80 | 15 |
| 12 | 11,80 | 20 |
| Uwaga: Minimalna siła wyciągania zawiera już wagę miernika | ||
CCechy struktury

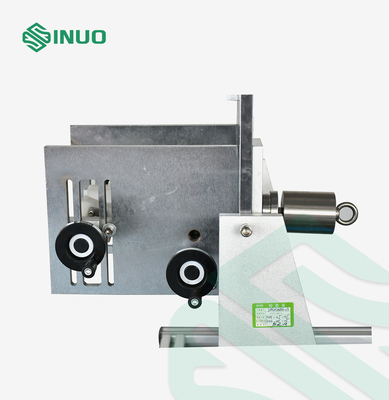

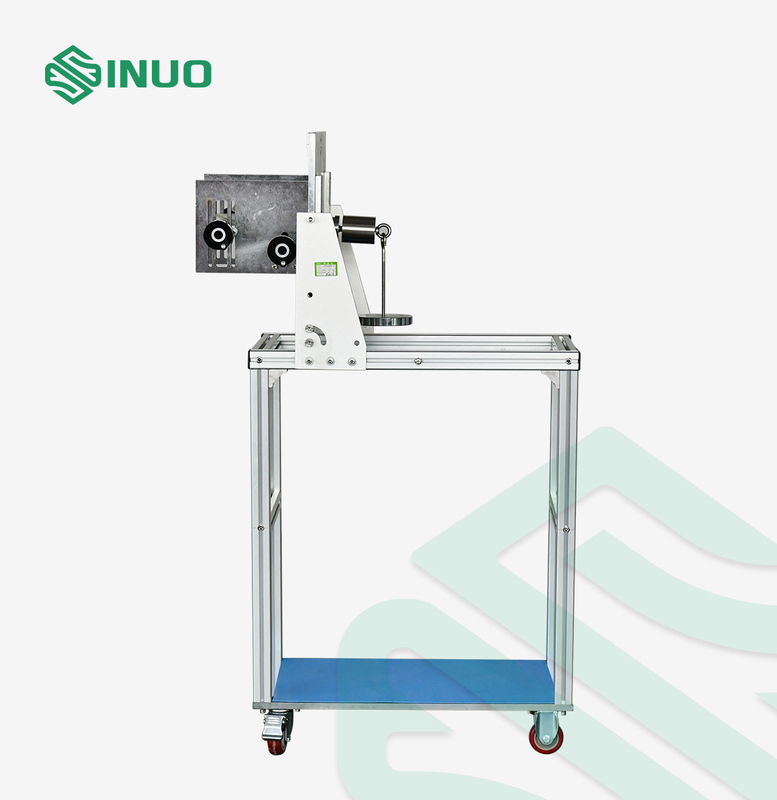

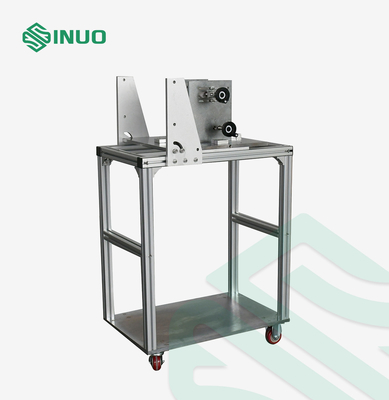

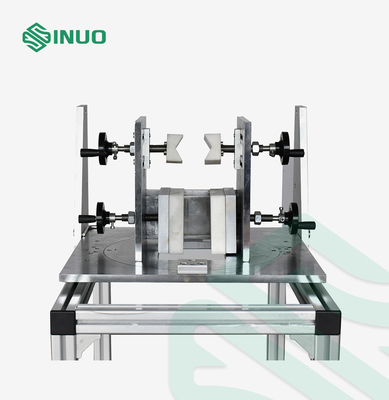

To urządzenie składa się głównie z uchwytu instalacyjnego, urządzenia mocującego, ciężarka głównego, ciężarka dodatkowego i wtyczki testowej.Bazując na doświadczeniu, zacisk jest zamieniany na przeciwwagę, hak obciążnika jest bezpośrednio podłączony do wtyczki testowej, a uchwyt do trzymania próbki jest skonfigurowany.Konkretny kształt pokazano na rysunku 1.
![]()
DWtyczka testowa
Wtyczka testowa, zgodnie z odpowiednimi arkuszami norm, powinna mieć styki dokładnie zeszlifowane z hartowanej stali, o chropowatości powierzchni nieprzekraczającej 0,8 µm na ich długości czynnej i w odstępach nominalnych, z tolerancją ±0,05 mm .
Wymiary styków wtyku lub odległość między powierzchniami styku dla innych typów styków wtyku powinny być zgodne z minimalnymi wymiarami podanymi w odpowiednich arkuszach norm, z tolerancją+0,010mm
Wtyczki pomiarowe nie są zawarte w tej aparaturze testowej, należy użyć tych wtyczek testowych, które klient już zamówił osobno, w następujący sposób:
| Nie.: | Standard | Rysunek nr: | Nazwa | ILOŚĆ |
| 1 | IEC62196-2/Ed.3/CDV © IEC(E) | STANDARD ARKUSZ 2-I arkusz 1 | Wtyczka testowa1: 32A,250 V AC WLOT POJAZDU | 1 |
| 2 | IEC62196-2/Ed.3/CDV © IEC(E) | STANDARDOWY ARKUSZ 2-Ilb arkusz 1 | Wtyk pomiarowy 1:63 A, 480 V TRÓJFAZOWY LUB 70 A, 250 V JEDNOFAZOWY | 1 |
| 3 | IEC62196-2/Ed.3/CDV © IEC(E) | ARKUSZ STANDARDOWY 2-Ild arkusz 1 | WLOT POJAZDU2: 63 A, 480 V TRÓJFAZOWY LUB 70 A, 250 V JEDNOFAZOWY | 1 |
| 4 | IEC62196-2/Ed.3/CDV © IEC(E) | ARKUSZ STANDARDOWY 2-Ilf arkusz 1 | WLOT POJAZDU3: 63 A, 480 V TRÓJFAZOWY LUB 70 A, 250 V JEDNOFAZOWY | 1 |
| 5 | IEC62196-2/Ed.3/CDV © IEC(E) | KARTA STANDARDOWA 2-Illa arkusz 1 | Wtyk testowy 4: WTYCZKA JEDNOFAZOWA 16 A, 250 V Z 1 STYKIEM PILOTOWYM | 1 |
| 6 | IEC62196-2/Ed.3/CDV © IEC(E) | STANDARDOWY ARKUSZ 2-Illb arkusz 1 | Wtyk testowy 6: WTYCZKA JEDNOFAZOWA 32 A, 250 V Z 2 STYKAMI PILOTA | 1 |
| 7 | IEC62196-2/Ed.3/CDV © IEC(E) | STANDARDOWY ARKUSZ 2-Illc arkusz 1 | Wtyczka testowa 8: WTYCZKA TRÓJFAZOWA 63 A, 480 V Z 2 STYKAMI PILOTA | 1 |
| 8 | IEC62196-3/Ed.2/CDV © IEC(E) | KARTA STANDARDOWA 3-Ib Arkusz 1 |
Sprawdź ZŁĄCZE SAMOCHODOWE 10 | 1 |
| 9 | IEC62196-3/Ed.2/CDV © IEC(E) | ARKUSZE STANDARDOWE KONFIGURACJA BB ZACZEP POJAZDOWY 250 A 900 V DC ARKUSZ STANDARDOWY 3-IIa Arkusz 1 |
Sprawdź ZŁĄCZE SAMOCHODOWE 11 | 1 |
| 10 | IEC62196-3/Ed.2/CDV © IEC(E) | STANDARDOWY ARKUSZ 3-IIIa Arkusz 2 | Przetestuj WLOT POJAZDU 12 | 1 |
| 11 | IEC62196-3/Ed.2/CDV © IEC(E) | STANDARDOWY ARKUSZ 3-Iva VEHICLE INLETMODES 2, 3 I 4 Arkusz 2 | Przetestuj WLOT POJAZDU 13 | 1 |
| 12 | IEC62196-3/Ed.2/CDV © IEC(E) | ARKUSZ STANDARDOWY 3-Ivb WLOT POJAZDU WSZYSTKIE TRYBY Arkusz 1 | Przetestuj WLOT POJAZDU 14 | 1 |
miPiny testowe
Styki testowe nie są zawarte w tym aparacie testowym, należy użyć tych styków testowych, które klient już zamówił osobno, w następujący sposób:
|
Średnica nominalna sworznia mm |
Średnica miernika mm +0 -0,01 |
Minimalna siła całkowita N |
| 5 | 4,80 | 2,5 |
| 6 | 5,80 | 5 |
| 7 | 6.80 | 5 |
| 8 | 7,80 | 10 |
| 10 | 9.80 | 15 |
| 12 | 11,80 | 20 |
| Uwaga: Minimalna siła wyciągania zawiera już wagę miernika | ||
