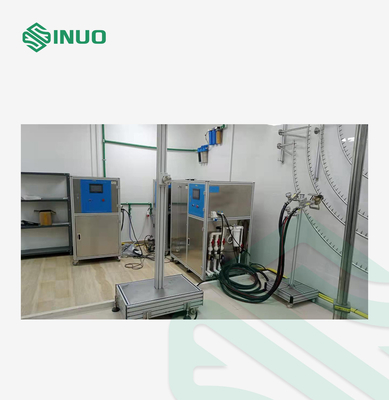

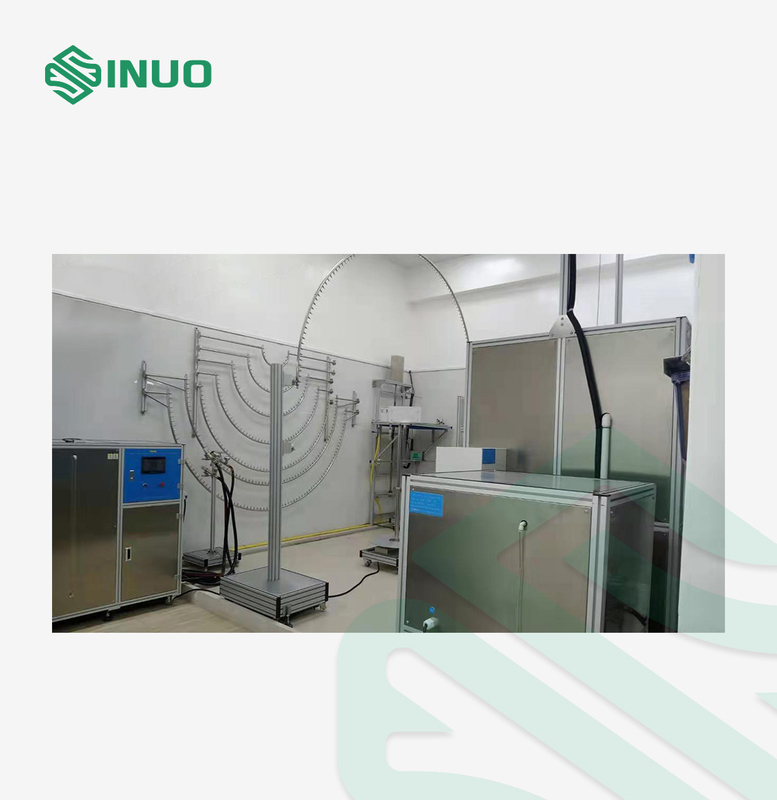

Zintegrowany wodoodporny system testowania pojazdów elektrycznych IPX1-8 EV Sprzęt do testowania złączy

Aparatura do badania kropli deszczu w pionie

Przegląd:

To urządzenie testowe ma na celu zweryfikowanie ochrony przed pionowo spadającymi kroplami wody.Został zaprojektowany i wyprodukowany zgodnie ze standardowymi wymaganiami IEC60529 IPX1 i IPX2.

1. Podnoszenie i opadanie ociekacza jest kontrolowane przez silnik.

2. Filtr dokładny ze stali nierdzewnej do filtrowania zanieczyszczeń.

3. Przyjmuje sprężone powietrze, aby wydmuchać wodę z igły, aby zapobiec substancjom reagującym z wodą i igle blokującej ciśnienie atmosferyczne.

4. Ogólna medyczna dysza igłowa ze stali nierdzewnej, łatwa do kupienia, niełatwa do rdzewienia.

5. Dyszę igłową i gniazdo dyszy igłowej za pomocą połączenia stożkowego można łatwo wymienić bez użycia narzędzia, a pojedyncze uszkodzenia dyszy igłowej można łatwo i szybko wymienić.

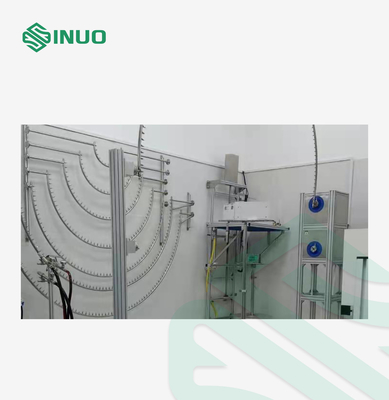

Tester rur oscylacyjnych został zaprojektowany i wyprodukowany zgodnie ze standardowymi wymaganiami norm IEC60529 IPX3 i IPX4.

Oscylująca rurowa część tego urządzenia jest sterowana przez silnik o regulowanej prędkości i mechanizm korbowy.Urządzenie to wykonuje ruch posuwisto-zwrotny z miejsca ±60° na drugie ±175° z prędkością wymaganą przez normę poprzez ustawienie kąta ustawienia maszyny.

Regulacja kąta jest dokładna.Konstrukcja jest stabilna i trwała.Współpracuje z obrotnicą, dzięki której można uzyskać obrót o 90°.

Parametr techniczny:

1. Inteligentny system zaopatrzenia w wodę i sterowania ma zastosowanie do:

(a) Doprowadzenie wody do testu wodoodporności IPX1~IPX6

(b) Test zanurzenia w wodzie IPX7

(c) Przechowywanie wody do testu wodoszczelności IPX8

(d) Automatyczne sterowanie całym sprzętem wodoodpornym

2. Metoda zaopatrzenia w wodę: zaopatrzenie w wodę o stałej temperaturze, zaopatrzenie w wodę o stałym przepływie, zaopatrzenie w wodę o stałym ciśnieniu

3. Proces kontroli zaopatrzenia w wodę: Po ustawieniu przez użytkownika wartości temperatury wody, wartości przepływu wody i wartości ciśnienia wody na ekranie dotykowym, system kontroli temperatury, mierniki elektroniczne lub cyfrowy manometr monitorują w czasie rzeczywistym aktualne wartości, odczytują wartości do PLC poprzez konwersję danych, a następnie automatycznie dostosuj prędkość obrotową pompy przez przetwornicę częstotliwości.

4. Kontrola temperatury wody: system PID automatycznie kontroluje i wykrywa temperaturę wody, zakres: temperatura pokojowa ~ 65 ℃ (± 3 ℃).

5. Istnieje duży przepływ i mały przepływ na dwa sposoby zaopatrzenia w wodę.

6. Zaopatrzenie w wodę o dużym przepływie:

(a) Ma zastosowanie do testu silnego rozpylania wody IPX5 ~ IPX6 i wtrysku wody IPX8

(b) Zakres przepływu: 10 ~ 100 l/min

(c) Dokładność przepływu: ±0,5 l/min

(d) Przepływomierz: przepływomierz turbinowy

(e) Pompa wodna: pompa odśrodkowa ze stali nierdzewnej

7. Zaopatrzenie w wodę o małym przepływie:

(a) Ma zastosowanie do testu wodoodporności IPX1 ~ IPX4

(b) Zakres przepływu: 1 ~ 10 l/min

(c) Dokładność przepływu: ±0,5 l/min

Przepływomierz: przepływomierz turbinowy

(d) Pompa wodna: pompa odśrodkowa ze stali nierdzewnej

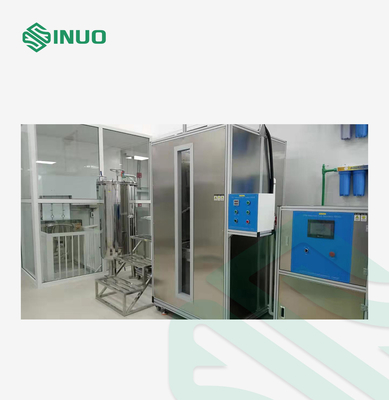

8. Zbiornik na wodę:

(a) Ma zastosowanie do przechowywania wody w teście silnego rozpylania wody IPX5 ~ IPX6, wtrysku wody IPX8, zanurzenia IPX7

(b) Okno obserwacyjne: okno ze szkła hartowanego

(c) Głębokościomierz: stal nierdzewna

(d) Kontrola poziomu cieczy: wyłącznik pływakowy + rura przelewowa

9. Automatyczny wspornik podnoszący zanurzeniowy IPX7

10. Kontrola IPX8

(a) Zakres ciśnienia: 0 ~ 0,6 MPa

(b) Zakres czasu: 0~999999s

11. Szafa sterownicza:

(a) Wykrywanie przepływu: sprzężenie zwrotne sygnału przepływu przez przepływomierz elektroniczny

(b) Ustawienie przepływu: ustawić na ekranie dotykowym

(c) Wykrywanie temperatury: PID

(d) Kontroler: Mitsubishi PLC

(e) Przyjazny interfejs: 7-calowy, kolorowy ekran dotykowy

(f) Funkcja kontrolna: zaopatrzenie w wodę o stałej temperaturze, zaopatrzenie w wodę o stałym przepływie, zaopatrzenie w wodę o stałym ciśnieniu i kontrola czasu testu.

(g) Funkcja ochrony: ochrona przed wyciekiem, ochrona przed przeciążeniem, ochrona przed zwarciem

12. Filtr: obudowa ze stali nierdzewnej, drobny rdzeń filtra

13. Materiał korpusu: przemysłowy stop aluminium

14. Wymiar zewnętrzny: 1400mmX750mmX1600mm

Przegląd:

Dysza natryskowa została zaprojektowana i wyprodukowana zgodnie z normą IEC60529 IPX8.

Parametry techniczne:

1 zbiornik ciśnieniowy: zbiornik ze stali nierdzewnej.

2 zakres regulacji ciśnienia: 0 ~ 5bar (można dostosować).

3 systemy ciśnieniowe: pompa ze stali nierdzewnej + przetwornica częstotliwości.

4 dokładność manometru: 0,25 stopnia, zakres: 6 bar.

5 czas testu: 0-99 min.

6 maksymalne ciśnienie graniczne: 5 bar.

7 ochrona ciśnienia: ochrona wyłącznika ciśnieniowego.

8 podłączyć do urządzenia dostarczającego wodę za pomocą 3/4 połączenia węża z drutu stalowego pod wysokim ciśnieniem

Obrotnica

Przegląd:

Obrotowy stolik obrotowy jest niezbędnym akcesorium do testu IPX1~IPX6.

Parametr techniczny

Detale:
