IEC62196 Sprzęt do testowania złączy EV Wtyczki System testowania wzrostu temperatury

IEC62196 Złącza i wtyczki pojazdów elektrycznych i wtyki System testowania wzrostu temperatury

Przestrzegane normy i klauzule

IEC 62196-1 Ed.4CDV 2020, punkt 24.

IEC 62196-3Ed.4CDV2020 pkt 24.

IEC 60309-1: 2012, klauzula 22.

...

Parametry techniczne

Przegląd sprzętu

Sprzęt testowy używany do weryfikacji akcesoriów powinien być tak skonstruowany, aby wzrost temperatury podczas normalnego użytkowania nie był nadmierny.

Służy do sprawdzania przyrostu temperatury wtyczek, gniazdek i złączy samochodowych po przejściu prądu znamionowego, warunków nagrzewania się powierzchni osprzętu elektrycznego przy podłączonym prądzie obciążenia oraz czy przyrost temperatury zacisków spełnia wymagania normy.

Dostarcza do próbki niskie napięcie, a następnie wzrost temperatury jest gromadzony w określonym przedziale czasu, który jest porównywany z wymaganiami normy.

Skład systemu:

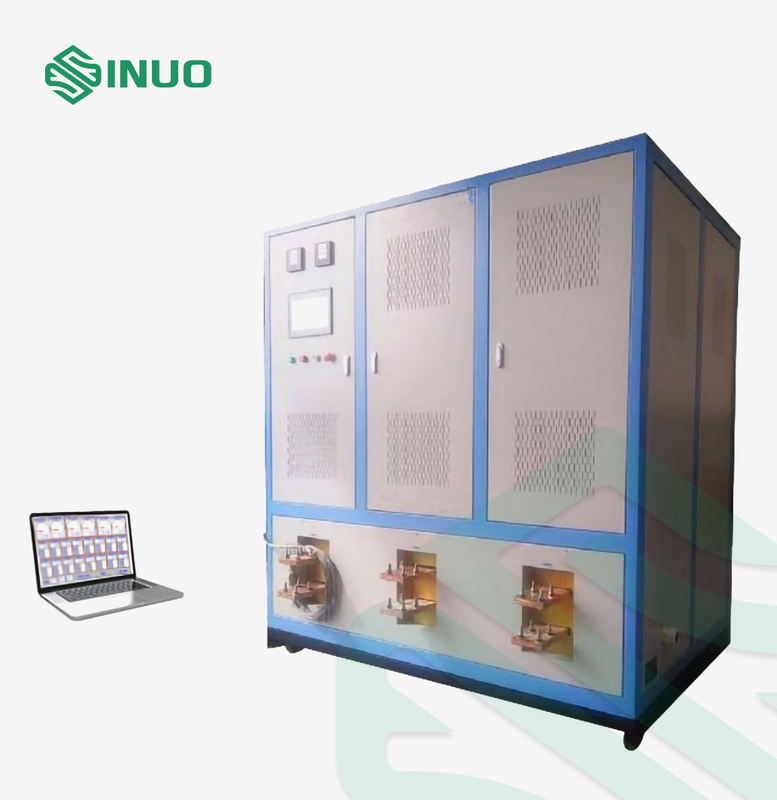

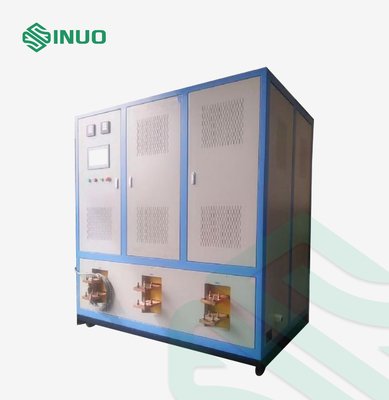

12 sposobów prądu jednofazowego w jednej maszynie (tj. wszystkie instrumenty elektryczne znajdują się w jednej obudowie),każdy z 3 sposobów jednofazowy stanowi zasilanie trójfazowe (zasilany z zasilacza trójfazowego, całe urządzenie jest połączone w gwiazdę).Składa się z elektrycznego regulatora napięcia, nadajnika prądu, programowalnego sterownika PLC, czujnika prądu, interfejsu dotykowego i zdejmowanej obudowy.W szczególności: zasilacz prądu stałego AC, który może stabilnie wyprowadzać prąd testowy, eliminować wpływ prądu testowego z powodu wahań napięcia zasilania, przewodów łączących lub szyn miedzianych oraz wartości rezystancji testowanego produktu i poprawiać dokładność wyniki testu.Zasilacz charakteryzuje się niskimi stratami, wysoką wydajnością, łatwą obsługą oraz pełną funkcją kontroli i wykrywania.

Cechy systemu:

1. Dzięki prawdziwie kolorowemu dotykowemu ekranowi LCD bieżące ustawienia i monitorowanie można wykonać na ekranie dotykowym, z pełnym angielskim interfejsem, ustawienie jest proste, a obsługa wygodna.

2. Dzięki przyjaznemu interfejsowi interakcji człowiek-komputer zapewnia liczne funkcje alarmowe i diagnostyczne.Główna jednostka sterująca wybiera sterownik programowalny (PLC), który może automatycznie regulować wiele prądów obciążenia w tym samym czasie, aby uzyskać kompleksowe monitorowanie i sterowanie w pętli zamkniętej, a stopień automatyzacji jest wysoki.

3. Inteligentne oprogramowanie do sterowania programem, wysoka niezawodność, silne zdolności przeciwzakłóceniowe, z cyfrową kontrolą logiki, kontrolą ruchu, kontrolą procesu w pętli zamkniętej, przetwarzaniem danych, sieciami komunikacyjnymi i innymi funkcjami, kompletnym gromadzeniem, wyświetlaniem i kontrolą danych bieżących.Zapewnij bezprzewodowy interfejs komunikacyjny (WIFI) i może realizować funkcję komunikacji bezprzewodowej z monitorowaniem komputera w tle, realizować scentralizowane ustawienie i automatyczną kontrolę prądu testowego każdej pętli, a humanizacja jest silniejsza.

4. Wykorzystanie inteligentnych czujników napięcia i prądu, które obsługują technologię fieldbus, w celu realizacji pełnej cyfryzacji transmisji danych, poprawy dokładności danych i niezawodności produktu.

5. Dzięki kompensacji punktu zerowego i funkcji samokalibracji korekcji prądu może generować wielosegmentowe współczynniki korekcji w regulowanym zakresie urządzenia, aby zapewnić stabilność sprzętu zasilającego prądem stałym AC.

6. Funkcja ochrony: z odwrotną kolejnością faz, funkcją zabezpieczenia nadprądowego, pozwalającą na brak obciążenia.Ochrona urządzenia regulującego napięcie prądu przemiennego powinna przyjmować podwójną ochronę komputerowej automatycznej kontroli ochrony i mechanicznego wyłącznika krańcowego mikroruchu, aby zapewnić normalne działanie urządzeń zasilających prądem stałym AC oraz zapewnić bezpieczeństwo i niezawodność produktu.

7. Na stabilność prądu testowego nie ma wpływu zewnętrzne środowisko testowe, a prąd wyjściowy jest zawsze utrzymywany w ustawionym zakresie dokładności podczas testu.

8. Przy zastosowaniu inteligentnego chłodzenia powietrzem, długotrwałej pracy przy prądzie znamionowym, wzrost temperatury urządzenia obwodu głównego nie przekracza ich odpowiednich norm.

9. Każde urządzenie poziomu prądu może być używane jako samo źródło zasilania lub wiele prądów może być używanych równolegle w dowolnej kombinacji, a całkowity prąd powinien spełniać wymagania testu wzrostu temperatury.

System akwizycji temperatury:

1. Wymagania dotyczące czujnika temperatury:

A. Zasilanie robocze: DC24V.

B. Obwód wejściowy: 16 kanałów.

C. Typ sygnału wejściowego: typ T (termopara).

D. Dokładność pomiaru: ≤ ± 1 ℃.

E. Czas próbkowania: <0,5 sekundy.

F. Wytrzymałość izolacji: Izolacja wysokiego napięcia między kanałami może bezpośrednio mierzyć przewody pod napięciem 380 V.

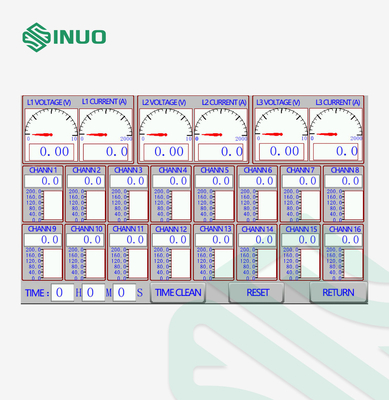

G. Obsługa wyświetlacza: za pomocą 10-calowego ekranu dotykowego LCD.

H. Funkcja komunikacji;zdalny monitoring może być realizowany przez interfejs bezprzewodowy WIFI lub interfejs RS485.

I. Przechowywanie danych: pamięć dyskowa interfejsu USB U.

2. Kontroler wykrywania i oprogramowanie

A. Funkcje gromadzenia i przetwarzania danych: poprzez gromadzenie i przetwarzanie danych w czasie rzeczywistym przez inteligentne urządzenia niższego poziomu.Informacje w czasie rzeczywistym obejmują: sygnały analogowe, takie jak prąd i temperatura, oraz sygnały przełączników, takie jak położenie przełącznika i stan pracy.

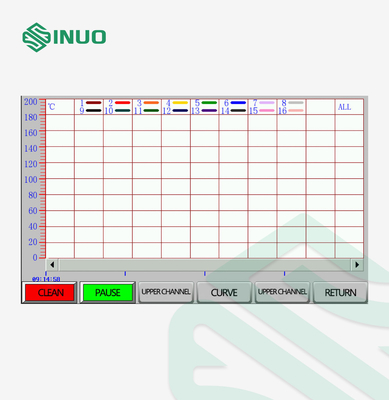

B. Funkcja wyświetlania: Po przetworzeniu wszelkiego rodzaju informacji wysyłanych przez inteligentne urządzenia niższego poziomu, różne ekrany informacyjne mogą być wyświetlane w czasie rzeczywistym, a parametry operacyjne, informacje o alarmach i zapisy historyczne systemu można w dowolnym momencie uzyskać za pośrednictwem interfejs tła.

C. Funkcja sterowania: Zgodnie z zebranymi danymi i statusem, operacje zdalnego sterowania mogą być wykonywane na inteligentnych urządzeniach niższego poziomu.

D. Funkcja ustawiania: parametry wymagane podczas działania urządzenia inteligentnego niższego poziomu są wprowadzane do systemu za pośrednictwem oprogramowania do monitorowania w tle.Ustawienie podzielone jest na dwa poziomy użytkownika i poziom fabryczny oraz posiada funkcję ochrony hasłem.

E. Funkcja alarmu: Informacje alarmowe generowane przez każde inteligentne urządzenie niższego poziomu są wysyłane do tła przez sieć bezprzewodową (WIFI), a oprogramowanie do monitorowania tła automatycznie wyświetla informacje o alarmie, a także może analizować i gromadzić odpowiednie informacje o alarmie zgodnie z zebranymi danymi.

F. Funkcja nagrywania: przechowuj niektóre ważne stany i dane podczas działania systemu zgodnie z czasem i innymi warunkami zapytania oraz wysyłaj raport danych do drukarki w określonym formacie.

Parametry:

Główna konfiguracja sprzętu

1. Zasilanie AC: zasilacz prądu stałego AC jednofazowy 400A, 2 wyjścia 2 zestawy.

2. Test wzrostu temperatury standardowy pręt miedziany 30*5*2000mm, ilość 12 szt.

3. Miękkie połączenie testu wzrostu temperatury służy do podłączenia przewodu łączącego między wyjściowym końcem urządzenia do pomiaru wzrostu temperatury a standardowym prętem miedzianym lub produktem testowym, który jest wykonany z miękkiego przewodu miedzianego.Wymagania jakościowe: Rurka miedziana (grubość ścianki 2 mm) i oplot miedziany ocynowany (φ0,2 mm) są tłoczone na zimno, ocynowane na obu końcach, bez tolerancji.Pole przekroju 250 kwadrat, długość 1000mm, liczba 6 kpl.

Linie do testu wzrostu temperatury: 1,1,5,2,.5,4,6, kwadrat, każda specyfikacja ma 2 metry długości, po 2 sztuki;10,16,25,50,70, kwadrat, długość każdej specyfikacji to 2 metry, ilość to 2 sztuki;95 120 240 kwadratów, każda długość specyfikacji wynosi 1 metr, ilość to 2 sztuki każdego;

4. System akwizycji temperatury: 16-kanałowy system akwizycji temperatury z 1 zestawem zdejmowanej obudowy, w tym 16 importowanych termopar w kształcie litery T o długości 3m.

5. 1 laptop (w tym oprogramowanie do monitorowania komputera, 1 system wifi).
